Lieferumfang

3 Lieferumfang
Lieferumfang auf Unversehrtheit prüfen. Nur einwandfreie Teile einbau-
en
> 2000 m
NHN
1
3 4x
4
5

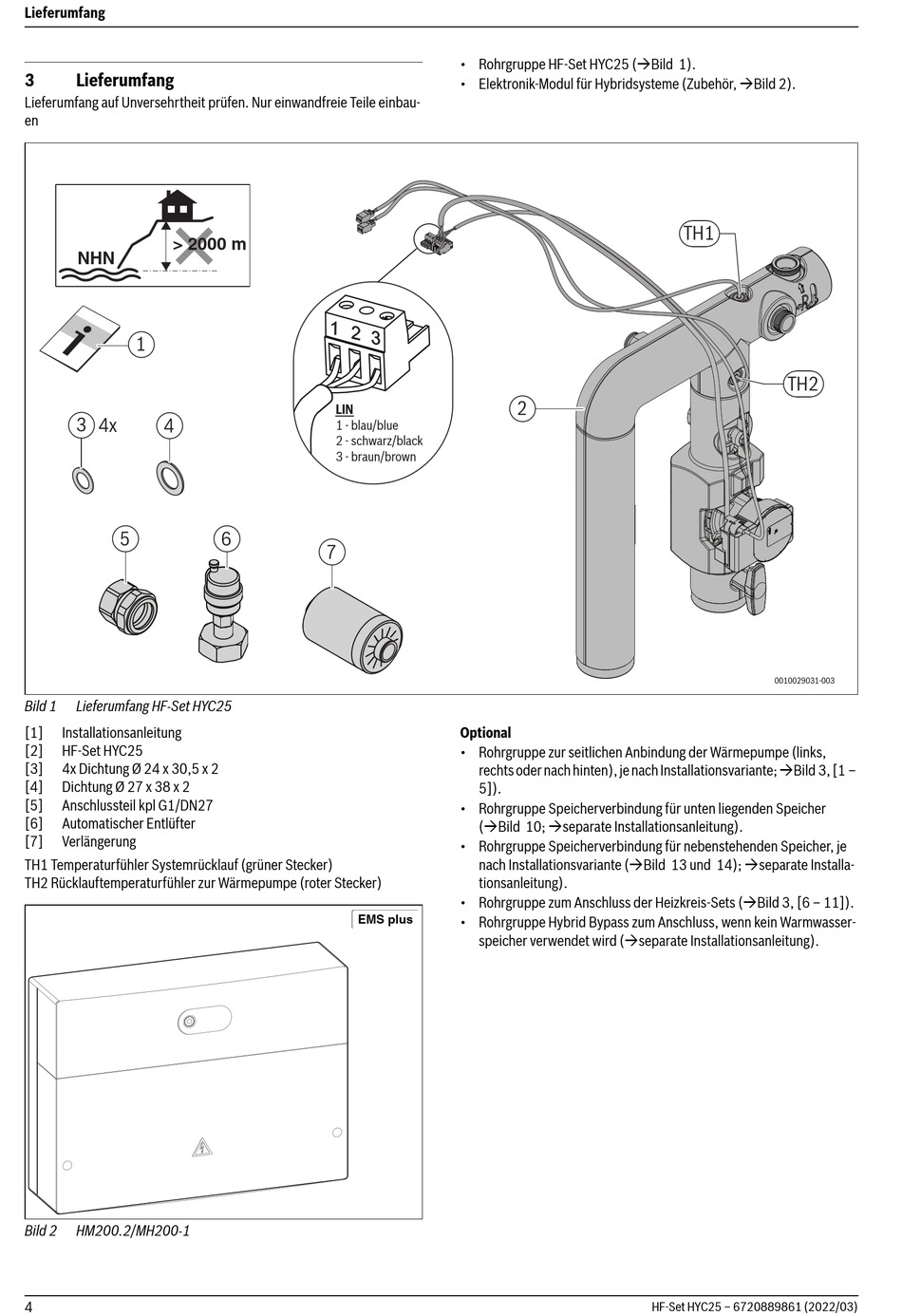

Bild 1 Lieferumfang HF-Set HYC25
[1] Installationsanleitung
[2] HF-Set HYC25
[3] 4x Dichtung Ø 24 x 30,5 x 2
[4] Dichtung Ø 27 x 38 x 2
[5] Anschlussteil kpl G1/DN27
[6] Automatischer Entlüfter
[7] Verlängerung
TH1 Temperaturfühler Systemrücklauf (grüner Stecker)
TH2 Rücklauftemperaturfühler zur Wärmepumpe (roter Stecker)
Bild 2 HM200.2/MH200-1
4
LIN
1 - blau/blue
2 - schwarz/black
3 - braun/brown
6
7
• Rohrgruppe HF-Set HYC25 (Bild 1).
• Elektronik-Modul für Hybridsysteme (Zubehör, Bild 2).
2
Optional
• Rohrgruppe zur seitlichen Anbindung der Wärmepumpe (links,
rechts oder nach hinten), je nach Installationsvariante; Bild 3, [1 –
5]).
• Rohrgruppe Speicherverbindung für unten liegenden Speicher
(Bild 10; separate Installationsanleitung).
• Rohrgruppe Speicherverbindung für nebenstehenden Speicher, je
nach Installationsvariante (Bild 13 und 14); separate Installa-
tionsanleitung).
• Rohrgruppe zum Anschluss der Heizkreis-Sets (Bild 3, [6 – 11]).
• Rohrgruppe Hybrid Bypass zum Anschluss, wenn kein Warmwasser-
speicher verwendet wird (separate Installationsanleitung).
TH1
TH2
0010029031-003
