2 Hinweise zur Dokumentation
2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt – Artikelnummer
VC 406/5-5 (E-DE)
ecoTEC plus
VC 406/5-5 (LL-DE)
ecoTEC plus
VC 476/5-5 (E-DE)
ecoTEC plus
VC 476/5-5 (LL-DE)
ecoTEC plus
VC 636/5-5 (E-DE)
ecoTEC plus
VC 636/5-5 (LL-DE)
ecoTEC plus
3
Produktbeschreibung
Dieses Produkt ist ein Gas-Wandheizgerät mit Brennwert-
technik.
6
0010021647
0010021648
0010021516
0010021517
0010021518
0010021519

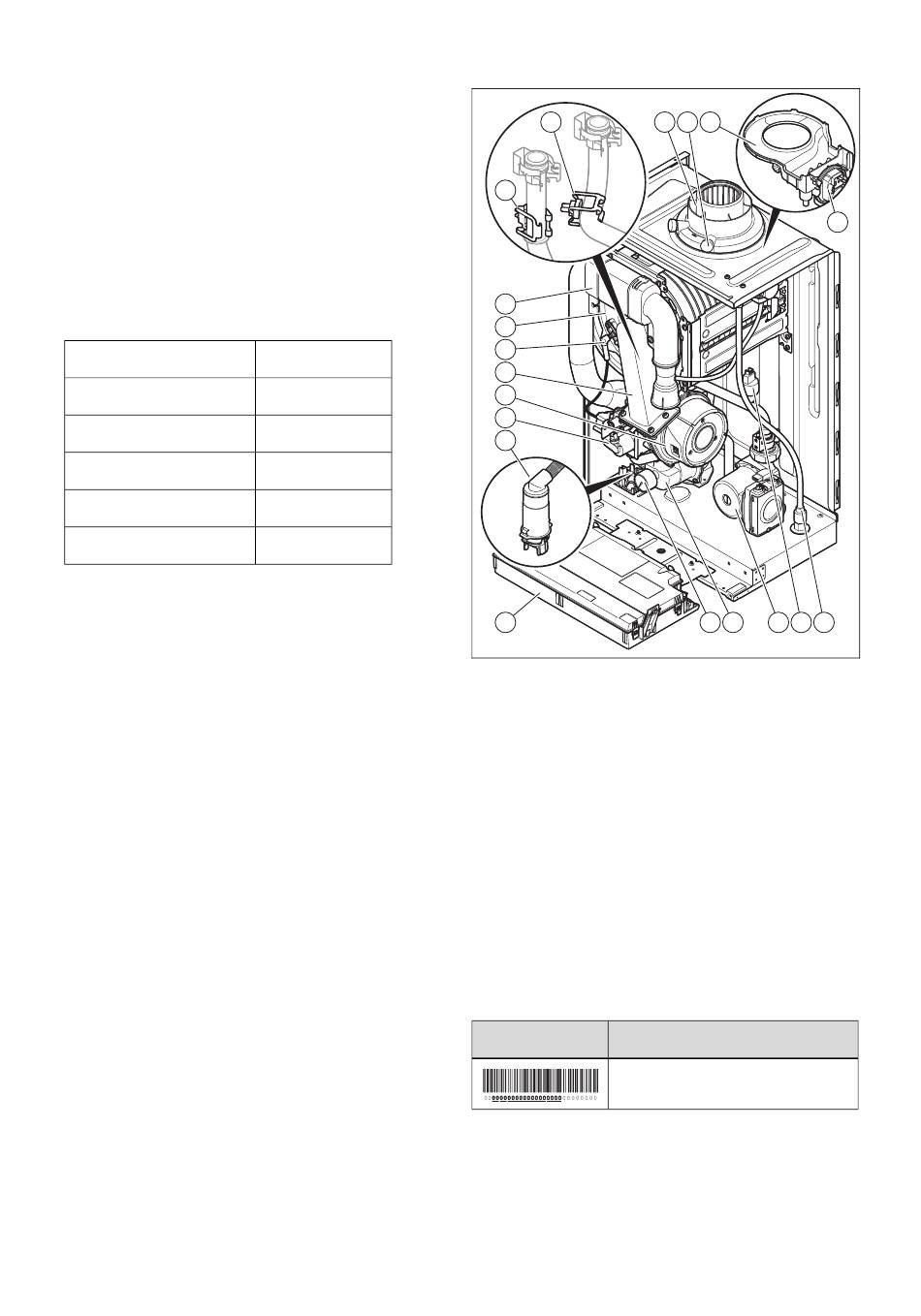

3.1
Aufbau des Produkts
15
14
13
12
11
10
9
8
7
6
1
Regenwasser-Ablauf-
schlauch
2
Wasserdrucksensor
3
Heizungspumpe
4
Dynamisches Luftab-
scheidesystem
5
Wasserdruckmanometer
6
Schaltkasten
7
Kondensatsiphon
8
Gasarmatur
9
Gebläse
10
Thermo-Kompaktmodul
3.2
Typenschild
Das Typenschild ist werksseitig an der Unterseite des Pro-
dukts angebracht.
Angabe auf dem
Bedeutung
Typenschild
Barcode mit Serialnummer
Installations- und Wartungsanleitung ecoTEC plus 0020261188_00
16 17 18
19
5
4
3
2
1
11
Zündelektrode
12
Integral-Kondensations-
Wärmetauscher
13
Luftansaugrohr
14
Temperaturfühler des
Heizungsvorlaufs
15
Temperaturfühler des
Heizungsrücklaufs
16
Anschluss für Luft-
Abgas-Führung
17
Abgas-Messstutzen
18
Regenwasser-Sammel-
vorrichtung
19
Druckschalter
