Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o la solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877-
90SUNNY (877-907-8669).
15
6
10 38*L65*M16 1PC
7
9
#5 OD22*ID8
#33 M8*12
#3 M8*42
A
3
5
33
#3 M8*42 1PC
#6 M8*13 1PC
A 1PC
3
31
10
2PCS
2PCS
2PCS
1PC
3
4
5
33
7

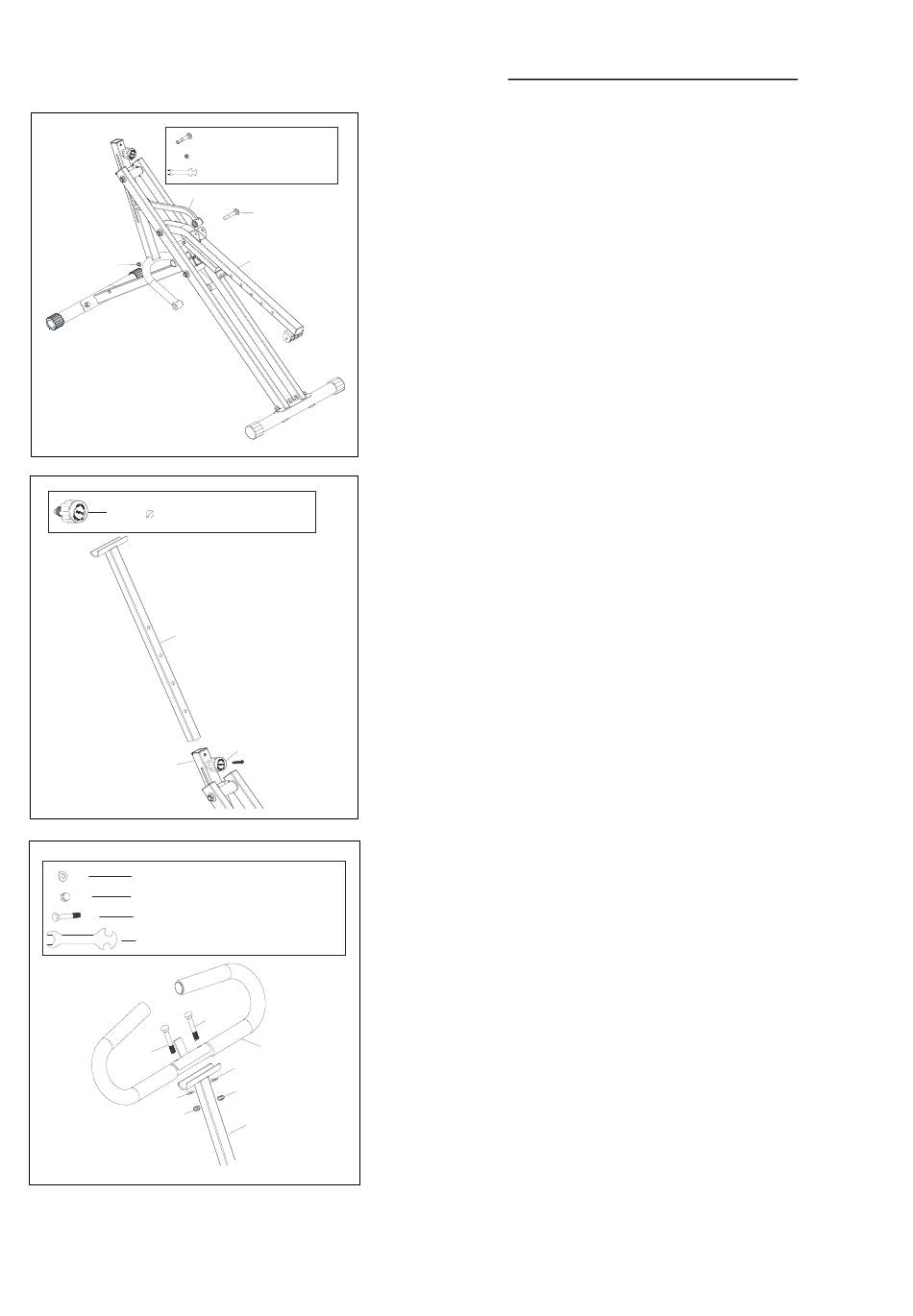

PASO 3:
Saque el Perno (n.° 3) y la Tuerca (n.° 6) de la bolsa
manual. Inserte el Tubo de Conexión (n.° 15) en la ranura
del soporte metálico del Tubo de Conexión del Asiento
(n.° 31). Inserte el Perno (n.° 3) en el Tubo de Conexión
del Asiento (n.° 31) y asegure la Tuerca (n.° 6) con Llave
Inglesa (n.° A).
PASO 4:
Afloje y extraiga la Perilla (n.° 10) del Tubo de Conexión
del Pedal (n.° 9), inserte el Tubo del Manubrio (n.° 7) en
el Tubo de Conexión del Pedal (n.° 9). Luego inserte y
asegure con la Perilla (n.° 10) después de ajustar a la
altura adecuada.
PASO 5:
Retire los 2 Pernos (n.° 3), 2 Arandelas (n.° 5) y 2
Tuercas (n.° 33) premontados del Manubrio (n.° 4) y
conecte el Manubrio (n.° 4) al Tubo del Manubrio (n.° 7),
usando 2 Pernos (n.° 3), 2 Arandelas (n.° 5) y 2 Tuercas
(n.° 33) que se quitaron y asegúrelos con una Llave
Inglesa (n.° A).
