Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o la solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877-
90SUNNY (877-907-8669).
28
28
15
9
29
32
#5 OD22*ID8
#33 M8*12
#35 M8*48
A
35
36 5 33
#5 OD22*ID8
#33 M8*12
#35 M8*48
A
28
33
5
38

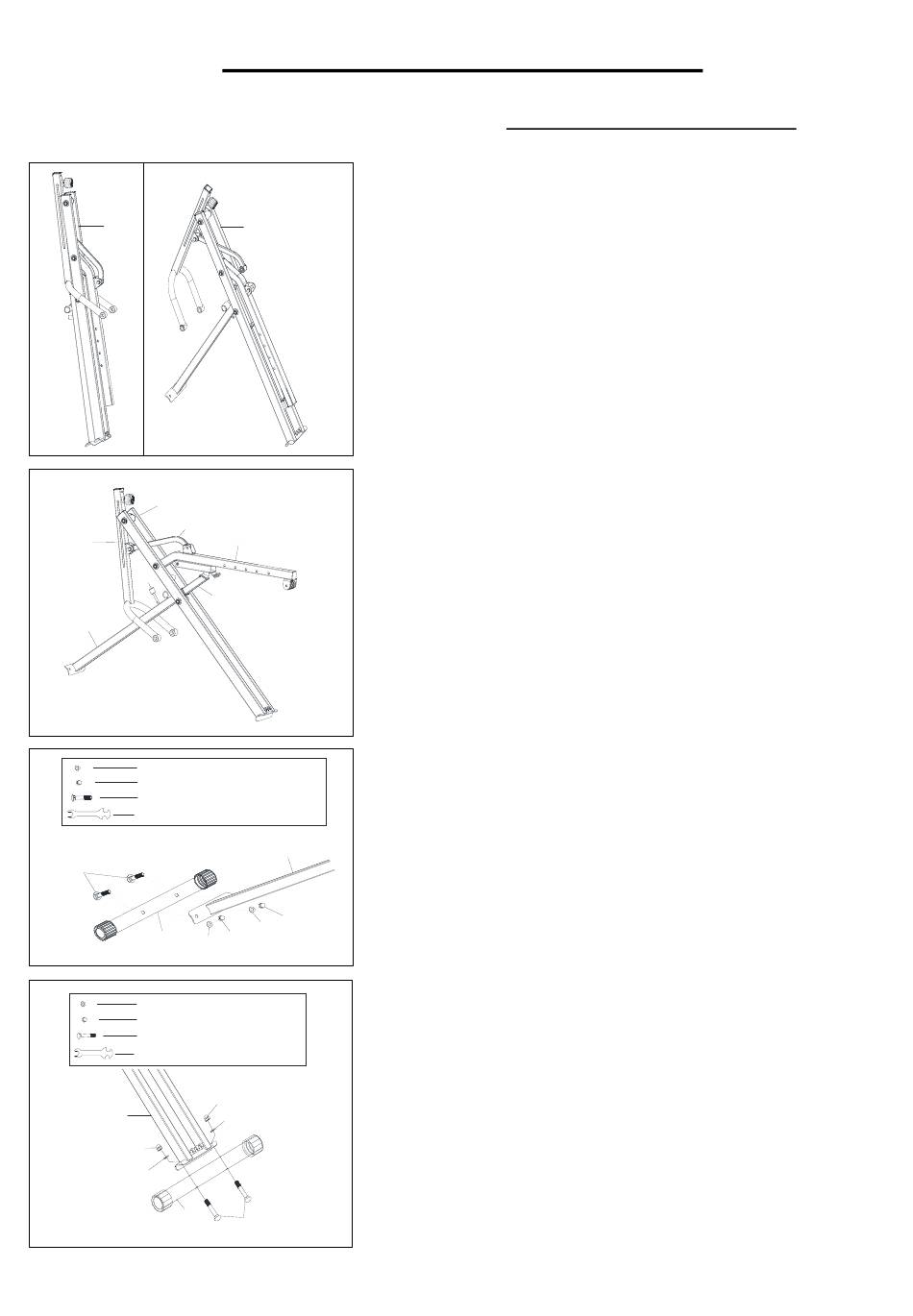

INSTRUCCIONES DE ARMADO
28
31
25
2PCS
2PCS
2PCS
1PC
32
5 33
2PCS
2PCS
2PCS
1PC
33
5
35
PASO 1:
Abra la Estructura Principal (n.° 28) como se muestra
en la imagen de la izquierda.
Nota: El Pasador (n.° 29) se insertó en el Tubo de
Conexión Frontal (n.° 32).
PASO 2:
Retire 4 Pernos (n.° 35), 4 Tuercas (n.° 33) y 4
Arandelas (n.° 5) de los Estabilizadores Delantero Y
Trasero (n.° 36 y n.° 38) con Llave Inglesa (n.° A).
Conecte el Estabilizador Delantero (n.° 36) al Tubo de
Conexión Frontal (n.° 32) usando 2 Pernos (n.° 35), 2
Tuercas (n.° 33) y 2 Arandelas (n.° 5) que se quitaron.
Apriete y asegure con la Llave Inglesa (n.° A).
Conecte el Estabilizador Trasero (n.° 38) al Estructura
Principal (n.° 28) usando 2 Pernos (n.° 35), 2 Tuercas
(n.° 33) y 2 Arandelas (n.° 5) que se quitaron. Apriete y
asegure con la Llave Inglesa (n.° A).
