Verwandte Anleitungen für Alphacool EISBLOCK AURORA XP3 LIGHT
Inhaltszusammenfassung für Alphacool EISBLOCK AURORA XP3 LIGHT

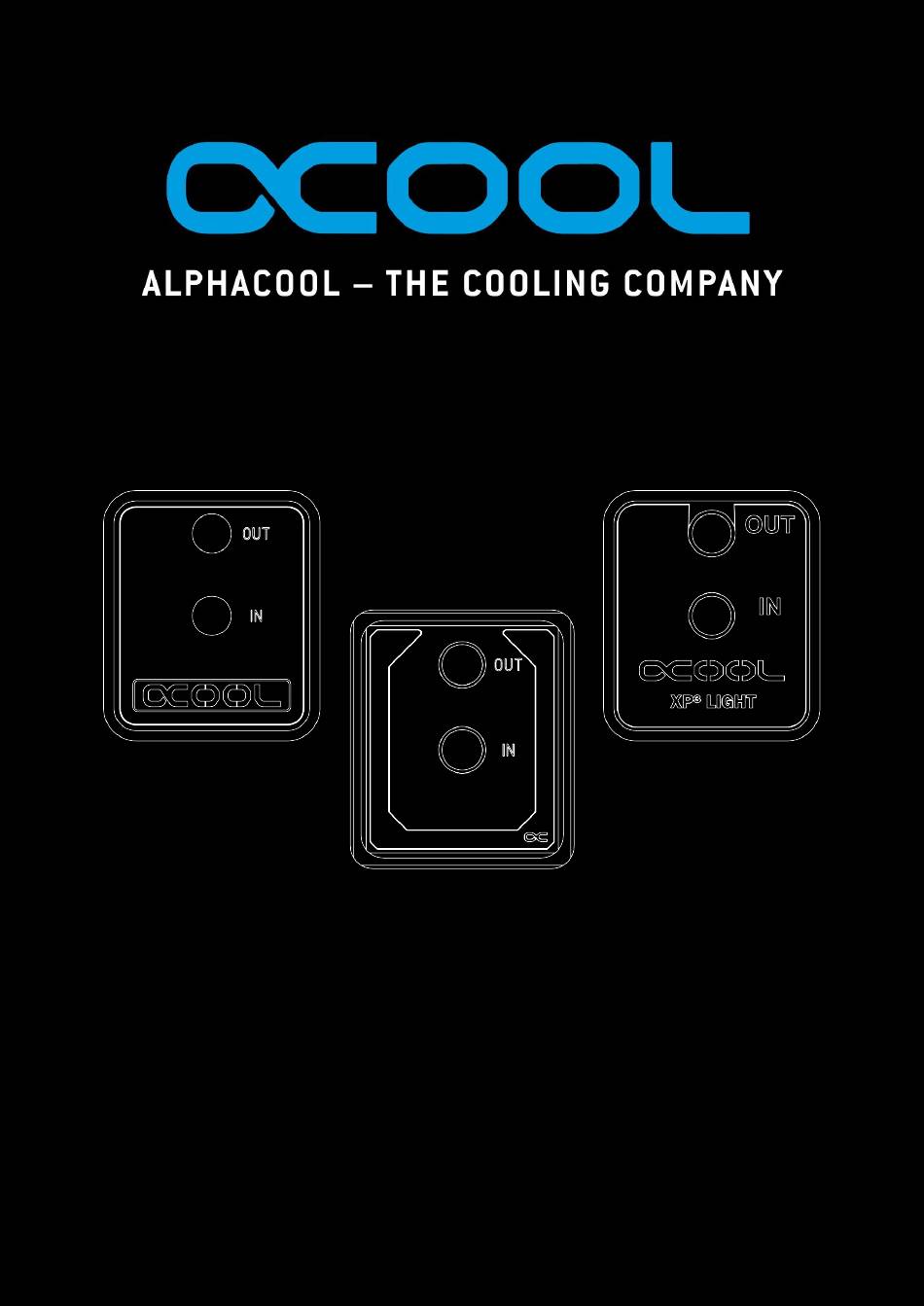

- Seite 1 NexXxoS XP³ Light Alphacool International GmbH NEXXXOS XP³ LIGHT NEXXXOS XP³ LIGHT V.2 EISBLOCK AURORA XP³ LIGHT...
- Seite 2 NexXxoS XP³ Light Alphacool International GmbH...
-
Seite 3: Inhaltsverzeichnis
NexXxoS XP³ Light Alphacool International GmbH V. 3.003 - 11.2021 DEUTSCH ........................3 SICHERHEITSHINWEISE ..............................3 MONTAGEMATERIAL ................................4 TECHNISCHE DETAILS ................................ 5 CPU - KÜHLERMONTAGE ..............................8 INTEL 1156 / 1155 / 1151 / 1150 / 1200 / 1366 / 1700 ................8 INTEL 2011 / 2011-3 / 2066 ........................... -
Seite 4: Deutsch
INTERNATIONAL GMBH über den Gewährleistungsanspruch. 4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über. -
Seite 5: Montagematerial
NexXxoS XP³ Light Alphacool International GmbH MONTAGEMATERIAL XP³ LIGHT KÜHLER 0,5 mm 0,5 mm Druck- Rändel- Wärmeleitpaste Unterleg- Unterleg- Muttern federn muttern scheiben scheiben 4x AMD 1x Halterung Bolzen INTEL 4x 115X 4x 2011 1x Halterung 1x Backplate 1x Klebepad... -
Seite 6: Technische Details
NexXxoS XP³ Light Alphacool International GmbH TECHNISCHE DETAILS KÜHLER NexXxoS XP³ Light AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 INTEL: 2011 / 2011-3 / 2066 / 1156 / 1155 / 1151 / Die Halterung für Intel 2011-3... -
Seite 7: Halterung Amd
NexXxoS XP³ Light Alphacool International GmbH HALTERUNG AMD: SCHRAUBE INTEL 115X: GEWINDEBOLZEN INTEL 2011:... - Seite 8 NexXxoS XP³ Light Alphacool International GmbH GEWINDEBOLZEN AMD: BACKPLATE INTEL:...
-
Seite 9: Cpu - Kühlermontage
NexXxoS XP³ Light Alphacool International GmbH CPU - KÜHLERMONTAGE INTEL 1156 / 1155 / 1151 / 1150 / 1200 / 1366 / 1700 Legen Sie folgendes Zubehör bereit: Beginnen Sie mit der Vorbereitung der Backplate und des Kühlers: • Entfernen Sie die Folie des Klebepads und und platzieren Sie diesen Abstandhalter... - Seite 10 NexXxoS XP³ Light Alphacool International GmbH • Entfernen Sie die Schutzfolie am Kühlerboden: Bereiten Sie Ihre CPU vor: • Entfernen Sie Reste der Wärmeleitpaste von der CPU. • Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf. • Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer...
- Seite 11 NexXxoS XP³ Light Alphacool International GmbH Montieren Sie den Kühler auf Ihrem Sockel: Kein Werkzeug benutzen nur handfest anziehen! 4x Rändelmuttern 4x Druckfedern 4x Unterlegscheiben 1x Intel Halterung 4x Muttern 4x Unterlegscheiben 1x Backplate mit Klebepad 4x Unterlegscheiben 4x Schrauben Intel 115X •...
-
Seite 12: Intel 2011 / 2011-3 / 2066
NexXxoS XP³ Light Alphacool International GmbH INTEL 2011 / 2011-3 / 2066 Legen Sie folgendes Zubehör bereit: Beginnen Sie mit der Vorbereitung des Kühlers: • Entfernen Sie die Schutzfolie am Kühlerboden: Bereiten Sie Ihre CPU vor: • Entfernen Sie Reste der Wärmeleitpaste von der CPU. - Seite 13 NexXxoS XP³ Light Alphacool International GmbH Montieren Sie den Kühler auf Ihrem Sockel: Kein Werkzeug benutzen nur handfest anziehen! 4x Rändelmuttern 4x Druckfedern 4x Unterlegscheiben 1x Intel Halterung 4x Bolzen Intel 2011 • Drehen Sie zunächst die Gewindebolzen, mit dem kurzen Ende, in den Sockel ein.
-
Seite 14: Amd Am4 / Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34
NexXxoS XP³ Light Alphacool International GmbH AMD AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 Legen Sie folgendes Zubehör bereit: Sie benötigen außerdem die Original Backplate Ihres AMD Mainboards: Beginnen Sie mit der Vorbereitung des Kühlers:... - Seite 15 NexXxoS XP³ Light Alphacool International GmbH Bereiten Sie Ihre CPU vor: • Entfernen Sie Reste der Wärmeleitpaste von der CPU. • Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf. • Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer...
-
Seite 16: Sockelmontage Mit Amd Backplate
NexXxoS XP³ Light Alphacool International GmbH SOCKELMONTAGE MIT AMD BACKPLATE Sollte es keine Backplate für Ihr Mainboard geben, Kein Werkzeug benutzen beachten Sie das Montagebeispiel auf der nächsten Seite. nur handfest anziehen! 4x Rändelmuttern 4x Druckfedern 4x Unterlegscheiben 1x AMD Halterung... -
Seite 17: Sockelmontage Ohne Amd Backplate
NexXxoS XP³ Light Alphacool International GmbH SOCKELMONTAGE OHNE AMD BACKPLATE • Entfernen Sie zunächst das Retention – Modul: Kein Werkzeug benutzen nur handfest anziehen! 4x Rändelmuttern 4x Druckfedern 4x Unterlegscheiben 1x AMD Halterung 4x Bolzen AMD 4x Gewindehülsen des Retention - Moduls •... -
Seite 18: Digital - Rgb Beleuchtung Anschließen (Nur Eisblock Aurora Xp 3 )
NexXxoS XP³ Light Alphacool International GmbH DIGITAL - RGB BELEUCHTUNG ANSCHLIEßEN (NUR EISBLOCK AURORA XP Versorgung und Steuerung der Erweiterung der Digital – RGB Digital – RGB LEDs über den 3 - Beleuchtung über den 3 - Pin male Pin female Anschluss Anschluss “ALPHACOOL... - Seite 19 NexXxoS XP³ Light Alphacool International GmbH...
-
Seite 20: English
• Ensure that the cooler is touching all components to be cooled through thermal grease and thermal pads. • Only use distilled water or ALPHACOOL CAPE KELVIN CATCHER in your cooling circuit. Damage caused by unsuitable coolant is not covered by the warranty! -
Seite 21: Mounting Material
NexXxoS XP³ Light Alphacool International GmbH MOUNTING MATERIAL XP³ LIGHT COOLER 1x thermal 0,5 mm 0,5 mm knurled 4x nuts grease springs washers washers nuts 4x AMD 1x bracket threaded bolt INTEL 4x 2011 4x 115X 1x bracket 1x backplate... -
Seite 22: Technical Details
NexXxoS XP³ Light Alphacool International GmbH TECHNICAL DETAILS COOLER NexXxoS XP³ Light AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 INTEL: 2011 / 2011-3 / 2066 / 1156 /... - Seite 23 NexXxoS XP³ Light Alphacool International GmbH BRACKET AMD: SCREW INTEL 115X: BOLT INTEL 2011:...
- Seite 24 NexXxoS XP³ Light Alphacool International GmbH BOLT AMD: BACKPLATE INTEL:...
-
Seite 25: Cpu - Cooler Installation
NexXxoS XP³ Light Alphacool International GmbH CPU – COOLER INSTALLATION INTEL 1156 / 1155 / 1151 / 1150 / 1200 / 1366 / 1700 Prepare the following accessories: Start preparing the backplate and cooler: • Remove the foil from the adhesive pad and place this spacer as shown with the... - Seite 26 NexXxoS XP³ Light Alphacool International GmbH • Remove the protective film from the cooler bottom: Prepare your CPU: • Remove any remaining thermal paste from the CPU. • Apply a pea-sized blob of thermal paste to the center of the CPU.
- Seite 27 NexXxoS XP³ Light Alphacool International GmbH Mount the cooler on your socket: Do not use tools. Tighten only by hand! 4x knurled nuts 4x springs 4x washers 1x Intel bracket 4x nuts 4x washers 1x backplate with distance pad 4x washers 4x screws Intel 115X •...
-
Seite 28: Intel 2011 / 2011-3 / 2066
NexXxoS XP³ Light Alphacool International GmbH INTEL 2011 / 2011-3 / 2066 Prepare the following accessories: Start preparing the cooler: • Remove the protective film from the cooler bottom: Prepare your CPU: • Remove any remaining thermal paste from the CPU. - Seite 29 NexXxoS XP³ Light Alphacool International GmbH Mount the cooler on your socket: Do not use tools. Tighten only by hand! 4x knurled nuts 4x springs 4x washers 1x Intel bracket 4x bolts Intel 2011 • First screw the threaded bolts with the short end into the base.
-
Seite 30: Amd Am4 / Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34
NexXxoS XP³ Light Alphacool International GmbH AMD AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 Prepare the following accessories: You also need the original backplate of your AMD motherboard: Start preparing the cooler: •... - Seite 31 NexXxoS XP³ Light Alphacool International GmbH Prepare your CPU: • Remove any remaining thermal paste from the CPU. • Apply a pea-sized blob of thermal paste to the center of the CPU. • Spread the paste using a spatular, or similar to an even, thin layer (< 0.5 mm layer...
-
Seite 32: Socket Mounting With Amd Backplate
NexXxoS XP³ Light Alphacool International GmbH SOCKET MOUNTING WITH AMD BACKPLATE If there is no backplate for your mainboard, please note Do not use tools. the mounting example on the next page. Tighten only by hand! 4x knurled nuts 4x springs... -
Seite 33: Socket Mounting Without Amd Backplate
NexXxoS XP³ Light Alphacool International GmbH SOCKET MOUNTING WITHOUT AMD BACKPLATE • First remove the retention module: Do not use tools. Tighten only by hand! 4x knurled nuts 4x springs 4x washers 1x AMD bracket 4x bolts AMD 4x threaded bushes... -
Seite 34: Connect Digital - Rgb Lighting
NexXxoS XP³ Light Alphacool International GmbH CONNECT DIGITAL - RGB LIGHTING (EISBLOCK AURORA XP ONLY) Supply and control of the digital Extension of the digital - RGB RGB LEDs via the 3 - pin female lighting via the 3 - pin male... - Seite 35 NexXxoS XP³ Light Alphacool International GmbH...
-
Seite 36: Français
(§13 du Code civil). Si vous êtes entrepreneur, la période de prescription sera fixée à seulement un an (§14 du Code civil). 3. La garantie est valable qu’avec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d’ALPHACOOL INTERNATIONAL GMBH. -
Seite 37: Materiel D'installation
NexXxoS XP³ Light Alphacool International GmbH MATERIEL D‘INSTALLATION XP³ LIGHT CPU BLOC 1x pâte 0,5 mm 0,5 mm écrous 4x écrous thermique ressorts rondelles rondelles moletés 4x AMD 1x fixation boulons filetés INTEL 4x 2011 4x 115X 1x coussin de... -
Seite 38: Details Techniques
NexXxoS XP³ Light Alphacool International GmbH DETAILS TECHNIQUES REFROIDISSEUR NexXxoS XP³ Light AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 La fixation pour Intel 2011-3 INTEL: 2011 / 2011-3 / 2066 / 1156 / 1155 / 1151 / Narrow ILM (Réf. - Seite 39 NexXxoS XP³ Light Alphacool International GmbH FIXATION AMD: VIS INTEL 115X: BOULONS INTEL 2011:...
- Seite 40 NexXxoS XP³ Light Alphacool International GmbH BOULONS AMD: PANNEAU ARRIERE INTEL:...
-
Seite 41: Installation De Refroidisseur Processeur
NexXxoS XP³ Light Alphacool International GmbH INSTALLATION DE REFROIDISSEUR PROCESSEUR INTEL 1156 / 1155 / 1151 / 1150 / 1200 / 1366 / 1700 Préparez les accessoires suivants: Commencez à préparer la plaque arrière et le refroidisseur: • Retirez le film de protection du coussin adhésif et placez cette pièce... - Seite 42 NexXxoS XP³ Light Alphacool International GmbH • Retirez le film de protection du fond du refroidisseur: Préparez votre CPU: • Enlevez les résidus de pâte thermique du processeur. • Posez la pâte thermique à taille d’un petit pois sur le processeur.
- Seite 43 NexXxoS XP³ Light Alphacool International GmbH Montez le refroidisseur sur votre socle: Ne pas utilizer d’outils! Serrer qu’a la main! 4x écrous moletés 4x ressorts 4x rondelles 1x fixation Intel 4x écrous 4x rondelles 1x panneau arriere avec coussin de distance...
-
Seite 44: Intel 2011 / 2011-3 / 2066
NexXxoS XP³ Light Alphacool International GmbH INTEL 2011 / 2011-3 / 2066 Préparez les accessoires suivants: Commencez à préparer le refroidisseur: • Retirez le film de protection du fond du refroidisseur: Préparez votre CPU: • Enlevez les résidus de pâte thermique du processeur. - Seite 45 NexXxoS XP³ Light Alphacool International GmbH Montez le refroidisseur sur votre socle: Ne pas utilizer d’outils! Serrer qu’a la main! 4x écrous moletés 4x ressorts 4x rondelles 1x fixation Intel 4x boulons filetés Intel 2011 • Vissez d'abord les boulons filetés dans le socle.
-
Seite 46: Amd Am4 / Am3+ / Am3 / Am2+ / Am2 / Fm2+ / Fm2 / Fm1 / C32 / G34
NexXxoS XP³ Light Alphacool International GmbH AMD AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 Préparez les accessoires suivants: Vous avez également besoin de la plaque arrière originale de votre carte mère AMD : Commencez à... - Seite 47 NexXxoS XP³ Light Alphacool International GmbH Préparez votre CPU: • Enlevez les résidus de pâte thermique du processeur. • Posez la pâte thermique à taille d’un petit pois sur le processeur. • Etalez la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir...
-
Seite 48: Installation Au Socle Avec Plaque Arriere
NexXxoS XP³ Light Alphacool International GmbH INSTALLATION AU SOCLE AVEC PLAQUE ARRIERE S'il n'y a pas de plaque arrière pour votre carte mère, Ne pas utilizer d’outils! veuillez suivre l'exemple de montage à la page suivante. Serrer qu’a la main! 4x écrous moletés... -
Seite 49: Installation Au Socle Avec Plaque Arriere
NexXxoS XP³ Light Alphacool International GmbH INSTALLATION AU SOCLE AVEC PLAQUE ARRIERE • Ne pas utilizer d’outils! Retirez d'abord le module de rétention: Serrer qu’a la main! 4x écrous moletés 4x ressorts 4x rondelles 1x fixation AMD 4x boulons filetés AMD 4x douilles filetées... -
Seite 50: Branchement L'éclairage Digital - Rgb (Seulement Eisblock Aurora Xp 3 )
NexXxoS XP³ Light Alphacool International GmbH BRANCHEMENT L'ÉCLAIRAGE DIGITAL – RGB (SEULEMENT EISBLOCK AURORA XP Alimentation et contrôle des LED Extension de l'éclairage digital - digital - RGB via le connecteur RGB via le connecteur mâle à 3 femelle 3 broches broches “ALPHACOOL... - Seite 52 Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Germany Support: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com https://www.alphacool.com General Manager: Andreas Rudnicki, Fabian Noelte WEEE-Reg.-Nr.: DE 54464644 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.: DE270458421...
