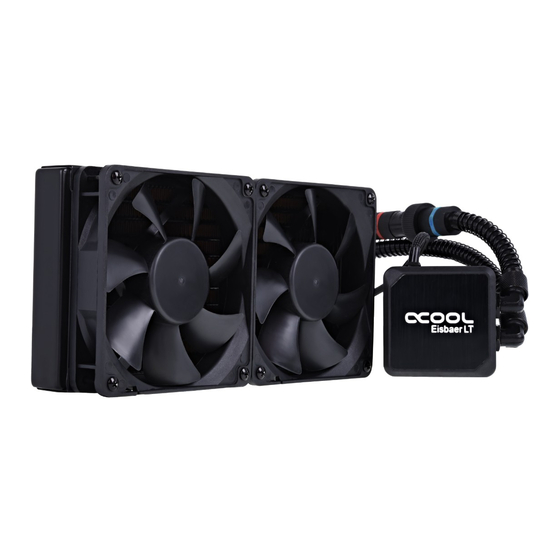

Inhaltszusammenfassung für Alphacool EISBAER LT
-
Seite 2: Inhaltsverzeichnis
DEUTSCH ........................3 SICHERHEITSHINWEISE ........................3 MONTAGEMATERIAL ......................... 4 TECHNISCHE DETAILS ........................5 EISBAER LT MONTAGE ........................7 VORBEREITUNG CPU ......................7 775 / 1156 / 1155 / 1150 / 1151 / 1366 ................8 2011 / 2011-3 / 2066 ......................10 AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / C32 / G34 ....... -
Seite 4: Deutsch
ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch. 4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über. -
Seite 5: Montagematerial
Eisbaer LT Alphacool International GmbH MONTAGEMATERIAL RADIATOR & LÜFTER M3x30 PWM- Schrauben Adapter M3x5 Schrauben Anzahl variiert Version variiert Anzahl variiert je je nach je nach nach erworbenem erworbenem erworbenem Produkt Produkt Produkt KÜHLER 4x 0.8 mm Wärmeleitpaste Druckfedern Muttern... -
Seite 6: Technische Details
Eisbaer LT Alphacool International GmbH TECHNISCHE DETAILS [Maße in mm] CPU KÜHLER Einlass Auslass PUMPE DC-LT 2600 Ultra Low Noise Ceramic Leistungsaufnahme: 3,2 W max. Förderhöhe: 1 m Spannungsbereich: 7-13,5 V Anschluss: 3-Pin Maximaler Durchfluss: 72 l/h 120MM RADIATOR... - Seite 7 Eisbaer LT Alphacool International GmbH 240MM RADIATOR 360MM RADIATOR...
-
Seite 8: Eisbaer Lt Montage
Eisbaer LT Alphacool International GmbH EISBAER LT MONTAGE VORBEREITUNG CPU Nachdem Sie Ihren alten Kühler demontiert haben, reinigen Sie zunächst die Hardware: • Entfernen Sie Reste der Wärmeleitpaste von der CPU. • Nehmen Sie ein Tuch oder Wattestäbchen zur Hilfe. Mit Spiritus lässt sich auch eingetrocknete Wärmeleitpaste entfernen. - Seite 9 Eisbaer LT Alphacool International GmbH 775 / 1156 / 1155 / 1150 / 1151 / 1366 Wählen Sie die passende Halterung + Schrauben Stecken Sie zunächst die Halterung zusammen: Stecken Sie im zweiten Schritt die Druckfedern und Unterlegscheiben auf die Schrauben auf...
- Seite 10 Eisbaer LT Alphacool International GmbH Montieren Sie den Kühler - mit Hilfe der beiliegenden Backplate - am Sockel. Die Schrauben dabei kreuzweise, handfest anziehen: Kein Werkzeug benutzen. Nur handfest anziehen!
- Seite 11 Eisbaer LT Alphacool International GmbH 2011 / 2011-3 / 2066 Wählen Sie die passende Halterung + Schrauben Stecken Sie zunächst die Halterung zusammen: Stecken Sie im zweiten Schritt die Druckfedern und Unterlegscheiben auf die Schrauben auf und befestigen Sie diese mit den Muttern an der Halterung:...
- Seite 12 Eisbaer LT Alphacool International GmbH Montieren Sie den Kühler am Sockel. Die Schrauben dabei kreuzweise, handfest anziehen: Kein Werkzeug benutzen. Nur handfest anziehen! Beachten Sie: Einige Mainboards des Sockel 2011/- 3 haben keine durchgehenden Montagebohrungen im Sockelbereich. Drehen Sie die Schrauben in diesem Fall nicht...
-
Seite 13: Am2 / Am2+ / Am3 / Am3+ / Fm1 / Fm2 / Fm2+ / C32 / G34
Eisbaer LT Alphacool International GmbH AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / C32 / G34 Wählen Sie die passende Halterung + Schrauben UNC 6-32 10,5 Stecken Sie zunächst die Halterung zusammen: Stecken Sie im zweiten Schritt die Druckfedern und Unterlegscheiben auf die Schrauben auf... - Seite 14 Eisbaer LT Alphacool International GmbH Montieren Sie den Kühler - mit Hilfe der AMD Backplate (liegt dem Mainboard bei) - am Sockel. Die Schrauben dabei kreuzweise, handfest anziehen: Kein Werkzeug benutzen. Nur handfest anziehen!
-
Seite 15: Am4 [Ryzen]
Eisbaer LT Alphacool International GmbH AM4 [RYZEN] Wählen Sie die passende Halterung + Schrauben UNC 6-32 10,5 Stecken Sie zunächst die Halterung zusammen: Stecken Sie im zweiten Schritt die Druckfedern und zwei verschiedene Unterlegscheiben auf die Schrauben auf und befestigen Sie diese mit den Muttern an der Halterung:... - Seite 16 Eisbaer LT Alphacool International GmbH Montieren Sie den Kühler - mit Hilfe der AMD Backplate (liegt dem Mainboard bei) - am Sockel. Die Schrauben dabei kreuzweise, handfest anziehen: Kein Werkzeug benutzen. Nur handfest anziehen!
-
Seite 17: Radiator Montage
Eisbaer LT Alphacool International GmbH RADIATOR MONTAGE 1. Wählen Sie die passende Öffnung im Gehäuse 2. Montieren Sie den Radiator mit M3 Schrauben Die Ausrichtung der Lüfter kann individuell gewählt werden. Wir empfehlen, die Lüfter so zu montieren, dass sie aus dem Gehäuse heraus blasen. Achten Sie bei Push&Pull Betrieb darauf, dass die Lüfter in die gleiche Richtung blasen. -
Seite 18: Lüfter & Pumpe Anschließen
Eisbaer LT Alphacool International GmbH LÜFTER & PUMPE ANSCHLIEßEN Verbinden Sie die Lüfter mit dem PWM Adapter: Anschließend schließen Sie den Lüfter und die Pumpe am Mainbard an: Pumpe Lüfteradapter... -
Seite 19: Inbetriebnahme
Eisbaer LT Alphacool International GmbH INBETRIEBNAHME Sollte Ihre Eisbaer AiO bei der Inbetriebnahme ungewöhnlich laut sein, hilft es das komplette PC Gehäuse ein wenig hin und her zu kippen. Der erhöhte Geräuschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen. -
Seite 20: Erweitern Mit Eiswolf Aio
5. Radiatoren zu geschlossenem Kreislauf verbinden Es werden immer rote mit blauen Schnellverschlussteilen gekoppelt 6. Flüssigkeit nachfüllen Nutzen Sie ausschließlich Alphacool Cape Kelvin Catcher (Art. Nr.: 18188) oder reines destilliertes bzw. Osmose gefiltertes Wasser zum Auffüllen. Bei Verwendung anderer Flüssigkeiten erlischt die Herstellergarantie. -
Seite 21: Mehr Erweiterungsmöglichkeiten
Eisbaer LT Alphacool International GmbH MEHR ERWEITERUNGSMÖGLICHKEITEN Alle Eisbaer - Ready Produkte sind mit Schnellverschlüssen ausgestattet und damit im Handumdrehen kombinierbar. Alphacool Eiswand 360 CPU Externer Radiator mit eingebautem Ausgleichsbehälter und zwei Pumpen. Schnellverschlüsse liegen lediglich dem CPU Bundle bei.
