Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ..........................4 MONTAGEMATERIAL ..........................4 TECHNISCHE DETAILS ..........................5 DIMENSIONEN.............................. 6 MONTAGE EISBAER PRO AURORA ..................... 10 VORBEREITUNG CPU KÜHLER ..................10 VORBEREITUNG CPU ...................... 10 INTEL LGA 2066 UND LGA 2011/2011-3 ..............11 INTEL LGA 3647 NARROW / SQUARE ............... 12 AMD TR4 / SP3 / STRX4 .................... - Seite 3 Alphacool International GmbH MATÉRIEL D’INSTALLATION ........................36 DÉTAILS TECHNIQUES..........................37 DIMENSIONS ............................... 38 INSTALLATION EISBAER PRO AURORA..................... 42 PRÉPARER BLOC CPU ...................... 42 PRÉPARER CPU........................42 INTEL LGA 2066 UND LGA 2011 .................. 43 INTEL LGA 3647 NARROW / SQUARE ............... 44 AMD TR4 / SP3 / STRX4 ....................
-
Seite 4: Deutsch

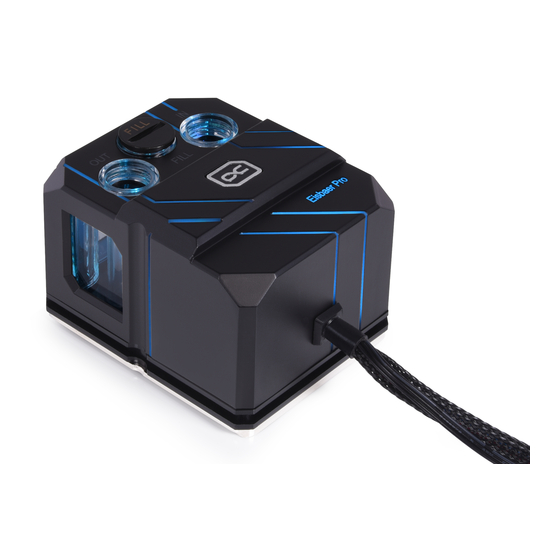

EISBAER PRO AURORA Alphacool International GmbH DEUTSCH SICHERHEITSHINWEISE Lesen Sie die Sicherheitshinweise bevor Sie mit der Montage beginnen. MONTAGEMATERIAL 1x Set 1x Set 1x Set 1x Set 2066 / 2011 Halterung 3647 Narrow TR4 / SP3 / sTRX4 AMD AM4... -
Seite 5: Technische Details
EISBAER PRO AURORA Alphacool International GmbH TECHNISCHE DETAILS KOMPATIBILITÄT INTEL LGA 2066, 2011-3, 3647-0 Narrow/Square TR4, sTRX4, SP3, AM4 Max. Durchmesser Anschlüsse: 18mm Spezifikationen Pumpe (getestet mit demineralisiertem Wasser): Modelreihe DC-LT 2 Spannung 12V DC Drehzahl (+/- 10%) 2600 U/min... -
Seite 6: Dimensionen
EISBAER PRO AURORA Alphacool International GmbH DIMENSIONEN [ Maße in mm] Eisbaer Pro Aurora... - Seite 7 EISBAER PRO AURORA Alphacool International GmbH INTEL LGA 2066, 2011, 2011-3 INTEL LGA 3647 Square...
- Seite 8 EISBAER PRO AURORA Alphacool International GmbH INTEL LGA 3647 Narrow AMD TR4 / SP3 / sTRX4...
- Seite 9 EISBAER PRO AURORA Alphacool International GmbH AMD AM4...
-
Seite 10: Montage Eisbaer Pro Aurora
EISBAER PRO AURORA Alphacool International GmbH MONTAGE EISBAER PRO AURORA VORBEREITUNG CPU KÜHLER Entfernen sie die Schutzfolie von dem Kühlerboden: Nutzen sie bei Bedarf den Fillport zum Befüllen der Eisbaer Pro. Nutzen sie das Verschlussschrauben-Tool. VORBEREITUNG CPU Nachdem sie Ihren alten Kühler demontiert haben, reinigen Sie zunächst die Hardware: •... -
Seite 11: Intel Lga 2066 Und Lga 2011/2011-3
EISBAER PRO AURORA Alphacool International GmbH INTEL LGA 2066 UND LGA 2011/2011-3 Entsprechende Halterahmen wählen und zusammenstecken. Beide Halterungen werden identisch montiert. SOCKELMONTAGE 2066 / 2011 Bolzen in den Sockel eindrehen. Kühler mit Halterung auf den Sockel setzen und mit Druckfedern und Muttern fixieren. -
Seite 12: Intel Lga 3647 Narrow / Square
EISBAER PRO AURORA Alphacool International GmbH INTEL LGA 3647 NARROW / SQUARE Entsprechende Halterung wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. SOCKELMONTAGE Kühler mit Halterung auf den Sockel setzen. Mit den 3647 Schrauben fixieren. Drehen sie zunächst die Schrauben in den äußeren Ecken ein, anschließend die seitlichen Schrauben. -
Seite 13: Amd Tr4 / Sp3 / Strx4
EISBAER PRO AURORA Alphacool International GmbH AMD TR4 / SP3 / sTRX4 Entsprechende Halterahmen wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. SOCKELMONTAGE TR4 / SP3 / sTRX4 Bolzen in den Sockel eindrehen. Kühler mit Halterung auf den Sockel setzen und mit den Druckfedern und Muttern fixieren. -
Seite 14: Amd Am4
EISBAER PRO AURORA Alphacool International GmbH AMD AM4 Entsprechende Halterahmen wählen und zusammenstecken. Beide Halterungen werden Identisch montiert. SOCKELMONTAGE AM4 Schrauben werden durch die Federn, Unterlegscheiben und Halter gesteckt und mit der M4 Mutter fixiert, anschließend wird alles auf den Sockel montiert. -
Seite 15: Pumpe Anschliessen
EISBAER PRO AURORA Alphacool International GmbH PUMPE ANSCHLIESSEN Schließen sie den 3 - Pin Anschluss der Pumpe an den beiliegenden Digital-RGB Controller an. Stromversorgung Pumpe (3-Pin) Digital – RGB male (vgl. nächste Seite) Digital – RGB female (vgl. nächste Seite) Möchten sie den Controller nicht nutzen, können sie die Pumpe auch direkt an ihr... -
Seite 16: Lüfter Und Beleuchtung Anschliessen
EISBAER PRO AURORA Alphacool International GmbH LÜFTER UND BELEUCHTUNG ANSCHLIESSEN 4-Pin PWM Stromversorgung / Drehzahlregelung über das Mainboard oder Ihre Lüftersteuerung Digital – RGB female Digital – RGB Beleuchtungssteuerung male über das Mainboard Schließen sie weitere oder den beiliegenden Digital – RGB Digital - RGB Controller Elemente an für... -
Seite 17: Anschluss Der Beleuchtung An Das Mainboard
EISBAER PRO AURORA Alphacool International GmbH ANSCHLUSS DER BELEUCHTUNG AN DAS MAINBOARD Möchten sie den beiliegenden Controller nicht verwenden, können sie die Beleuchtung auch direkt über ihr Mainboard anschließen und steuern. Wählen sie die korrekte Verkabelung, in Abhängigkeit von ihrem Mainboard:... -
Seite 18: Radiator Und Lüfter Montage
EISBAER PRO AURORA Alphacool International GmbH RADIATOR UND LÜFTER MONTAGE M3 x 5 Lüfter drückend M3 x 30 Lüfter saugend... -
Seite 19: Eisbaer Pro Kombinieren
Verbinden sie die Schläuche der einzelnen Komponenten. Dies kann zum Beispiel ein zusätzlicher Radiator sein. IN und OUT können nicht verwechselt werden. Hinweis: Alphacool bietet vorbefüllte Radiatoren mit vormontierten Schnellverschlüssen zur direkten Montage für die Eisbaer Pro an. Bitte informieren sie sich darüber bei ihrem Händler oder direkt im Alphacool Shop:... - Seite 52 EISBAER PRO AURORA Alphacool International GmbH Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Support: +49 (0) 531 28874 – 0 Fax: +49 (0) 531 28874 – 22 E-Mail: INFO@ALPHACOOL.COM General Managers: Andreas Rudnicki, Nathanael Draht, Fabian Noelte WEEE-Reg.-Nr.: DE 544444 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.: DE27058421...
