Hinweise zum Anschluss
Power via CAN

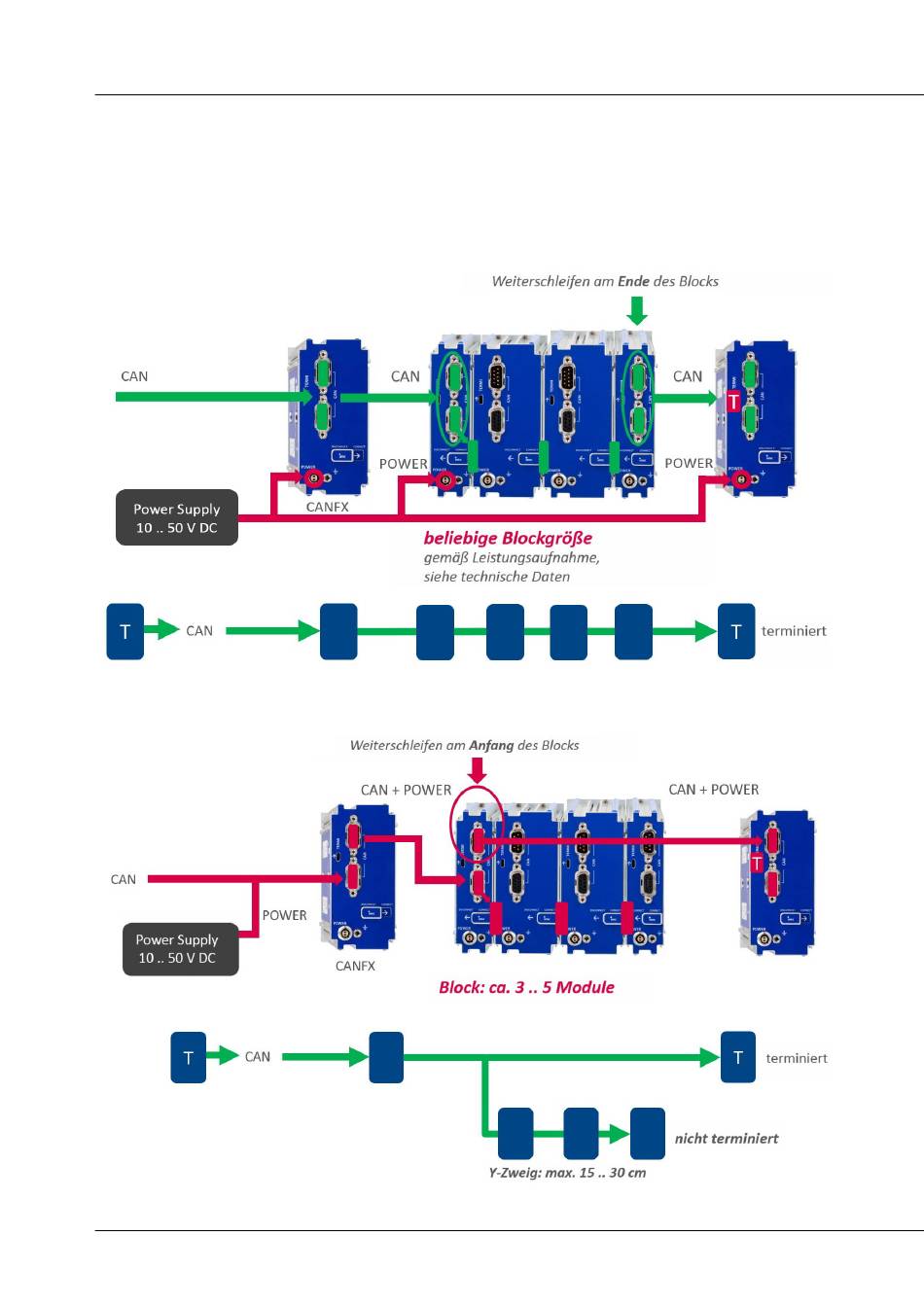

Die folgenden Darstellungen: A) und B) zeigen Anschlussmöglichkeiten, abhängig von der Verwendung
von Power via CAN. Wenn Ihr Gerät ü
ber die Power via CAN Funktionalität verfügt, ist der DSUB Anschluss auf Ihrem Gerät mit dem Zusatz
"Power via
CAN" gekennzeichnet.
A) Keine Nutzung von Power via CAN: keine Stichleitung, keine Blocklimitierung
B) Nutzung von Power via CAN: max. Länge von Stichleitungen (Y-Zweig), gemäß CiA®
