Pinbelegung der Feldbusse

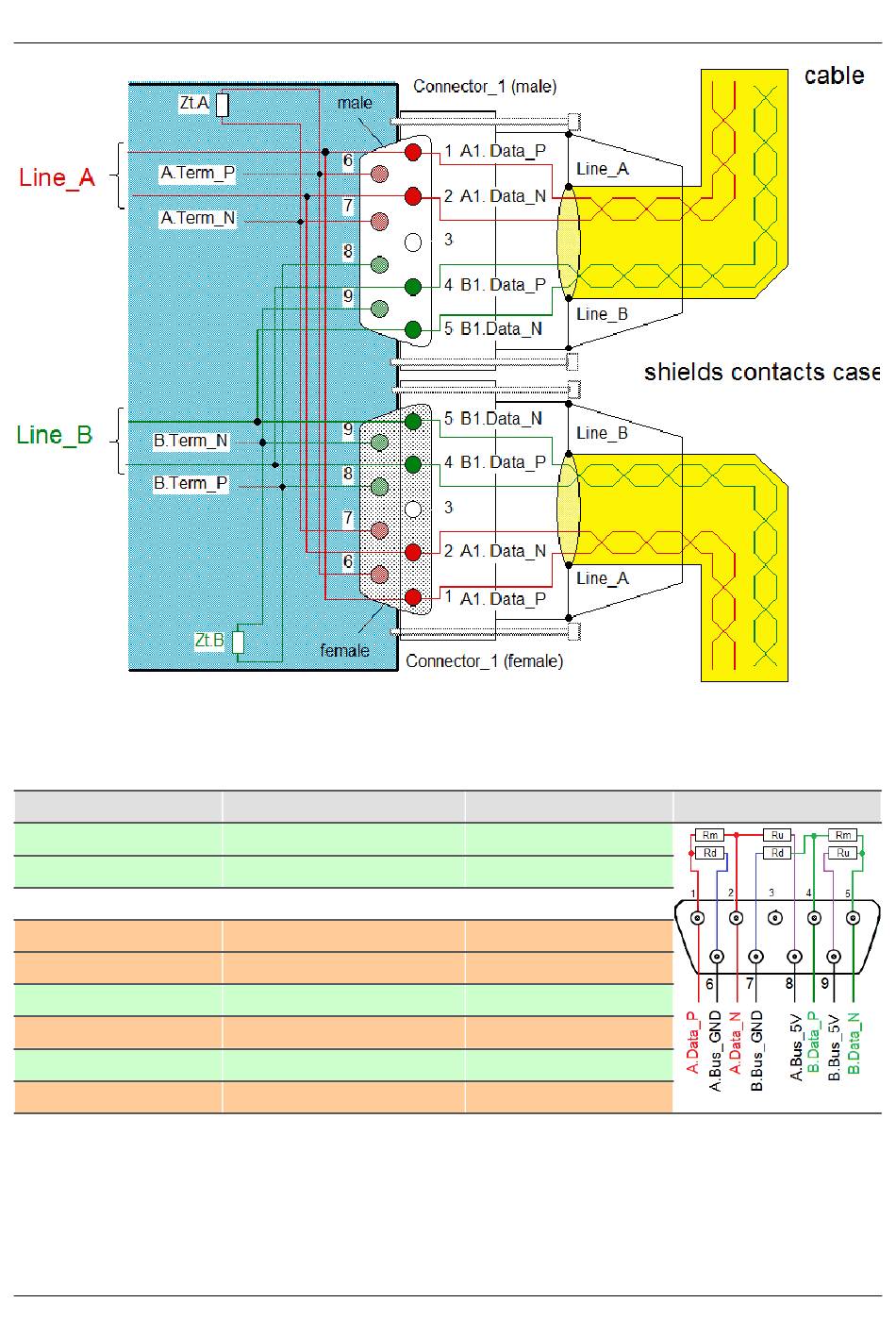

6.5.7.2 ESD Steckerbelegung - DSUB-9

ESD Anschluss. Es werden Standard DSUB-9 Stecker verwendet.
DSUB-PIN
1
2
3
4
5
6
7
8
9
© 2022 imc Test & Measurement GmbH
Interne Verdrahtung bei EMD Anschluss
Signal
A. Data_P
A. Data_N
NC
B. Data_P
B. Data_N
A.Bus_GND
B.Bus_GND
A.Bus_5V
B.Bus_5V
Beschreibung
Datenleitung A
Datenleitung A
nicht angeschlossen
Datenleitung B
Datenleitung B
Ground A
Ground B
5V Supply A
5V Supply B
imc SPARTAN - Erste Schritte, Edition 11 - 08.07.2022
Kapitel 6
Terminierung
Rm = 143 Ω; Ru = Rd = 383 Ω
