Tastsensor 4 Standard / Komfort System 55

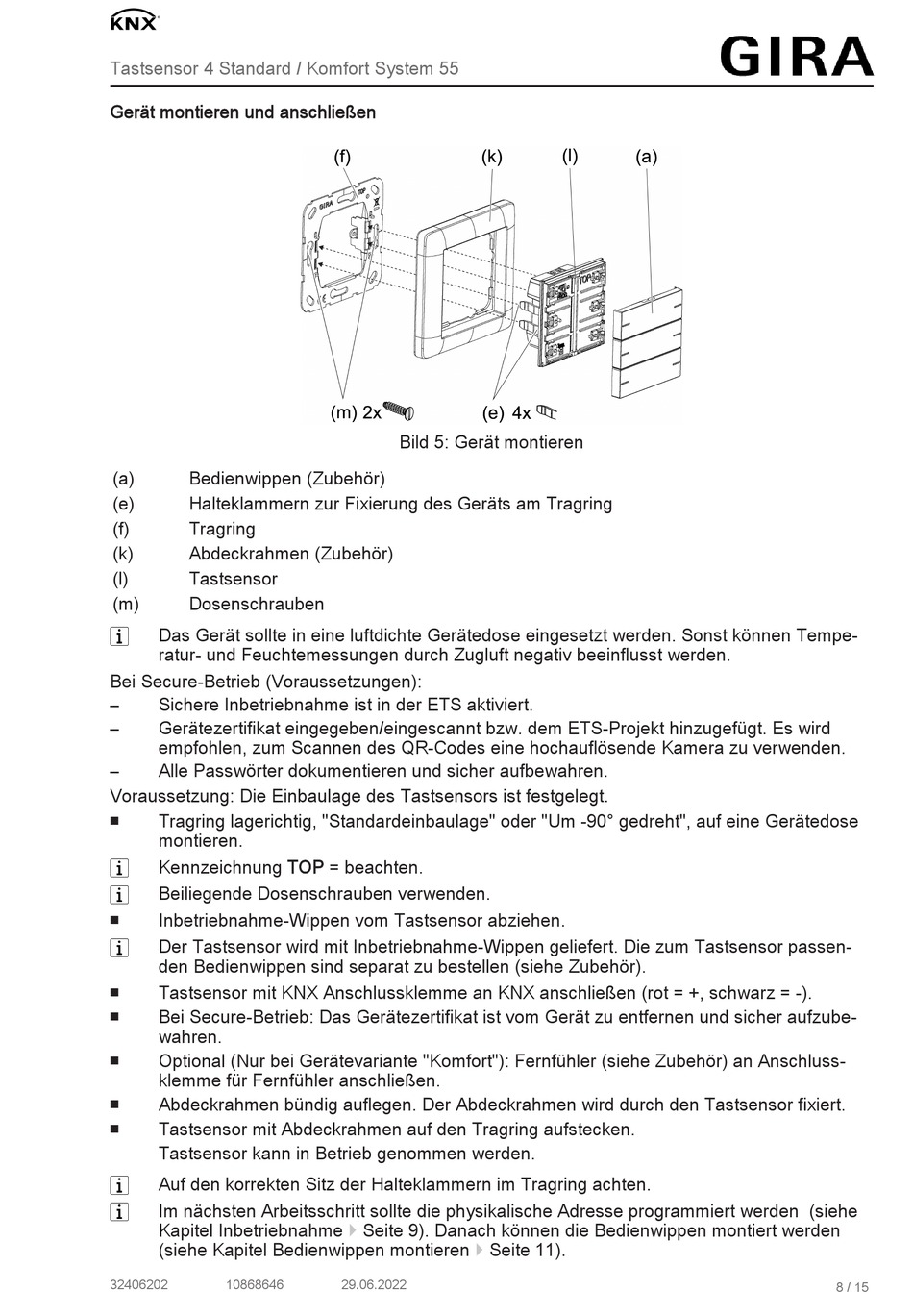

Gerät montieren und anschließen
(a)
Bedienwippen (Zubehör)
(e)
Halteklammern zur Fixierung des Geräts am Tragring
(f)
Tragring
(k)
Abdeckrahmen (Zubehör)
(l)
Tastsensor
(m)
Dosenschrauben
Das Gerät sollte in eine luftdichte Gerätedose eingesetzt werden. Sonst können Tempe-
ratur- und Feuchtemessungen durch Zugluft negativ beeinflusst werden.
Bei Secure-Betrieb (Voraussetzungen):
–
Sichere Inbetriebnahme ist in der ETS aktiviert.
–
Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt. Es wird
empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden.
–
Alle Passwörter dokumentieren und sicher aufbewahren.
Voraussetzung: Die Einbaulage des Tastsensors ist festgelegt.
￭
Tragring lagerichtig, "Standardeinbaulage" oder "Um -90° gedreht", auf eine Gerätedose
montieren.
Kennzeichnung TOP = beachten.
Beiliegende Dosenschrauben verwenden.
￭
Inbetriebnahme-Wippen vom Tastsensor abziehen.
Der Tastsensor wird mit Inbetriebnahme-Wippen geliefert. Die zum Tastsensor passen-
den Bedienwippen sind separat zu bestellen (siehe Zubehör).
￭
Tastsensor mit KNX Anschlussklemme an KNX anschließen (rot = +, schwarz = -).
￭
Bei Secure-Betrieb: Das Gerätezertifikat ist vom Gerät zu entfernen und sicher aufzube-
wahren.
￭
Optional (Nur bei Gerätevariante "Komfort"): Fernfühler (siehe Zubehör) an Anschluss-
klemme für Fernfühler anschließen.
￭
Abdeckrahmen bündig auflegen. Der Abdeckrahmen wird durch den Tastsensor fixiert.
￭
Tastsensor mit Abdeckrahmen auf den Tragring aufstecken.
Tastsensor kann in Betrieb genommen werden.
Auf den korrekten Sitz der Halteklammern im Tragring achten.
Im nächsten Arbeitsschritt sollte die physikalische Adresse programmiert werden (siehe
Kapitel Inbetriebnahme } Seite 9). Danach können die Bedienwippen montiert werden
(siehe Kapitel Bedienwippen montieren } Seite 11).
32406202
10868646
Bild 5: Gerät montieren
29.06.2022
8 / 15
