Über Diese Anleitung; Geräteaufbau; Sicherheit - hymer Backrack+ Sicherheits- Und Montageanleitung

ÜBER DIESE ANLEITUNG
Diese Montageanleitung beschreibt die sichere und sach-
gerechte Montage des Backrack+ an einem Fiat Ducato
X250 ab Fahrzeughöhe H2 und baugleichen Chassis und
die dazu notwendige Verstärkung der Hecktür.
Vor Beginn aller Arbeiten die in dieser Anleitung aufge-
führten Arbeitsschritte, Maßangaben und Sicherheitshin-
weise sorgfältig lesen. Für Schäden, die aus Missachtung
der Anleitung entstehen, erlischt jeglicher Garantiean-
spruch gegenüber dem Hersteller.

SICHERHEIT

Bestimmungsgemäße Verwendung
Das Backrack+ ist für die Montage an dem Fahrzeugmo-
dell Fiat Ducato X250 ab Fahrzeughöhe H2 und bauglei-
chen Chassis vorgesehen. Jede andere Verwendung ist
nicht bestimmungsgemäß.
Backrack+ nur gemäß Montageanleitung anbringen.
X
Hecktür vor Montage des Backrack+ wie in dieser An-
X
leitung beschrieben verstärken.
Zielgruppe
Diese Anleitung richtet sich an für die Montage qualifi-
ziertes Fachpersonal. Die Montage darf nur von Werkstät-
ten durchgeführt werden, die vom Hersteller autorisiert
worden sind.
Vorhersehbarer Fehlgebrauch
• Backrack+ ist nicht für die Montage durch Laien aus-
gelegt.
• Montage ohne Verstärkung der Hecktür führt zu Scha-
den am Fahrzeug.
• Montage an einem anderen Fahrzeugmodell als an
einem Fiat Ducato X205 oder baugleichen Chassis führt
zu Schaden am Fahrzeug und am Backrack+.
• Durch Umbauten und Änderungen am Backrack+ er-
lischt die Betriebserlaubnis.
• Das Einfahren in Waschstraßen inklusive der montier-
ten Aufbaukomponenten ist nicht zulässig.
Allgemeine Sicherheitshinweise
Alle einzuhaltenden Vorgaben seitens des Fahrzeug-
X
herstellers beachten, die der jeweiligen Fahrzeugan-
leitung entnehmbar sind (z. B. max. Traglast, vorgege-
bene Montagepunkte, vorgegebene Abstands- bzw.
Einstellwerte).

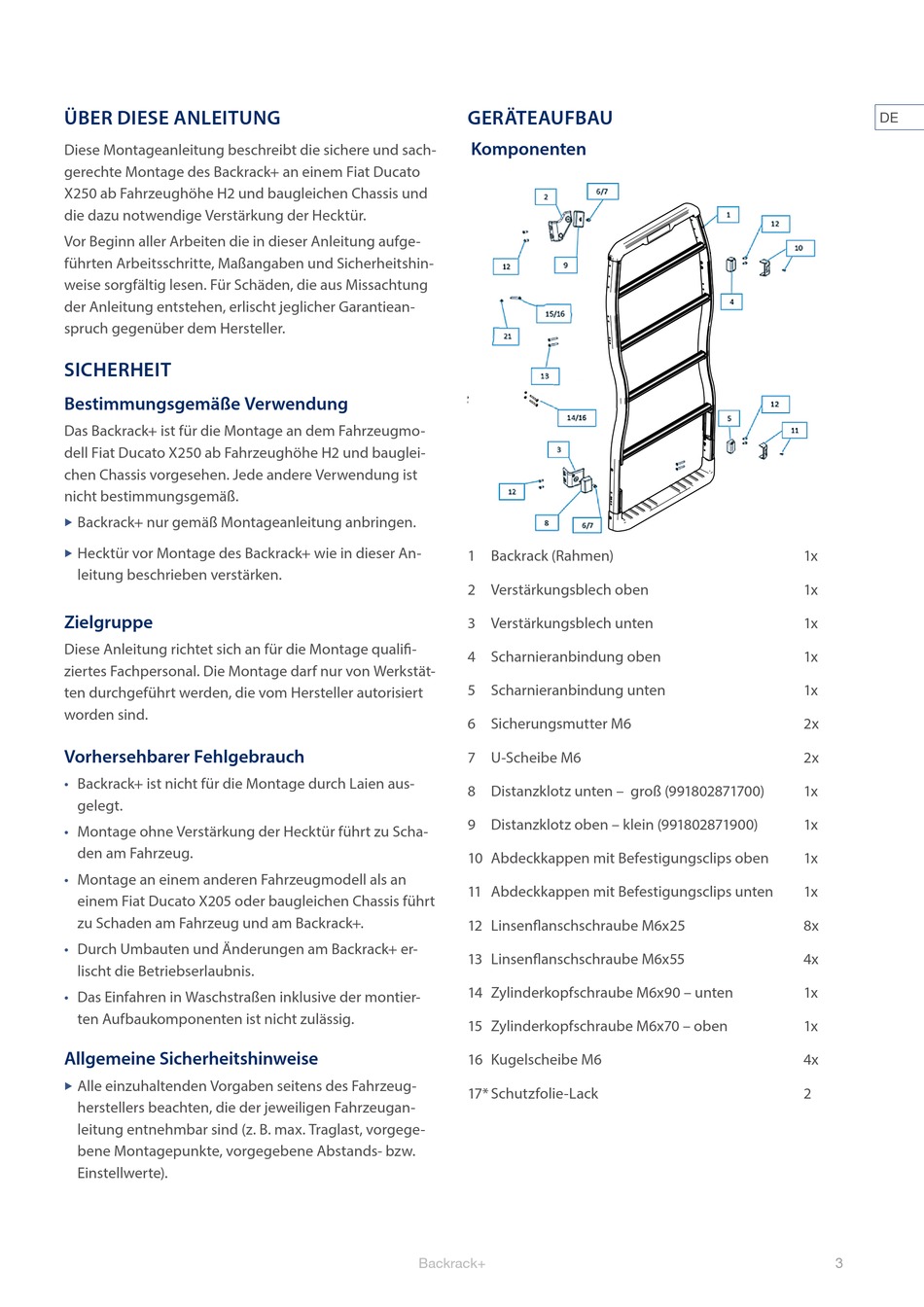

GERÄTEAUFBAU
Komponenten
1 Backrack (Rahmen)
2 Verstärkungsblech oben
3 Verstärkungsblech unten
4 Scharnieranbindung oben
5 Scharnieranbindung unten
6 Sicherungsmutter M6
7 U-Scheibe M6
8 Distanzklotz unten – groß (991802871700)
9 Distanzklotz oben – klein (991802871900)
10 Abdeckkappen mit Befestigungsclips oben
11 Abdeckkappen mit Befestigungsclips unten
12 Linsenflanschschraube M6x25
13 Linsenflanschschraube M6x55
14 Zylinderkopfschraube M6x90 – unten
15 Zylinderkopfschraube M6x70 – oben
16 Kugelscheibe M6
17* Schutzfolie-Lack
Backrack+
DE
1x
1x
1x
1x
1x
2x
2x
1x
1x
1x
1x
8x
4x
1x
1x
4x
2
3
