CZ
ORIGINÁLNÍ MANUÁL (SERVIS)
DEMOLIČNÍ KLADIVO
POZNÁMKA: PŘED PRVNÍM POUŽITÍM NAPÁJECÍHO NÁSTROJE SI
PŘEČTĚTE TENTO NÁVOD K POUŽITÍ A UCHOVÁVEJTE SI
BUDOUCÍ REFERENCI.
PODROBNÉ BEZPEČNOSTNÍ PŘEDPISY
BEZPEČNOSTNÍ OPATŘENÍ PRO POUŽITÍ ROTAČNÍHO KLADIVA
•
Používejte chrániče sluchu. Vystavení hluku může způsobit ztrátu
sluchu.
•
Používejte pomocné rukojeti, pokud jsou dodávány s nářadím.
Ztráta kontroly může způsobit zranění osob.
•
Při provádění operací, při nichž se řezací příslušenství může
dotýkat skrytého vedení nebo vlastního kabelu, držte elektrické
nářadí za izolované uchopovací povrchy. Řezné příslušenství,
které by se dostalo do kontaktu s „živým" vodičem, by mohlo způsobit
odhalení kovových částí elektrického nářadí „pod napětím" a mohlo
by vést k úrazu elektrickým proudem.
•
K vyhledání skrytých elektrických vedení použijte vhodné
vybavení. Kontakt s vodiči pod napětím může způsobit požár nebo
úraz elektrickým proudem. Poškození plynového instalačního potrubí
může způsobit výbuch. Vniknutí do vodovodního potrubí může
způsobit úraz elektrickým proudem a způsobit velké škody na
majetku.
•
Před každým připojením elektrického nářadí zkontrolujte
napájecí kabel, v případě poškození předejte autorizovanému
servisu k výměně.
•
Při používání držte elektrické nářadí oběma rukama a udržujte
stabilní polohu těla. Udržujte rukojeti čisté.Elektrické nářadí je
bezpečnější, pokud ho držíte dvěma rukama.
•
Když pracujete s elektrickým nářadím drženým vysoko, postavte
se pevně na zem a zajistěte, aby dole nebyli žádní kolemjdoucí.
•
Nedotýkejte se rotujících částí. Dotyk rotujících částí elektrického
nářadí, zejména zařízení, může způsobit poranění těla.
•
Než nářadí odložíte, počkejte, až se zcela zastaví. Pracovní nástroj
se může zaseknout a způsobit ztrátu kontroly nad elektrickým
nářadím.
•
Nesměrujte elektrické nářadí na jiné osoby ani na sebe.
•
Během provozu používejte protiprachovou masku k ochraně
dýchacího systému.
UPOZORNĚNÍ: Toto zařízení je určeno k provozu uvnitř budov.
Předpokládá se, že konstrukce je bezpečná, používají se ochranná
opatření a doplňkové bezpečnostní systémy, nicméně při práci je
vždy malé riziko zranění.
1 2
5 6

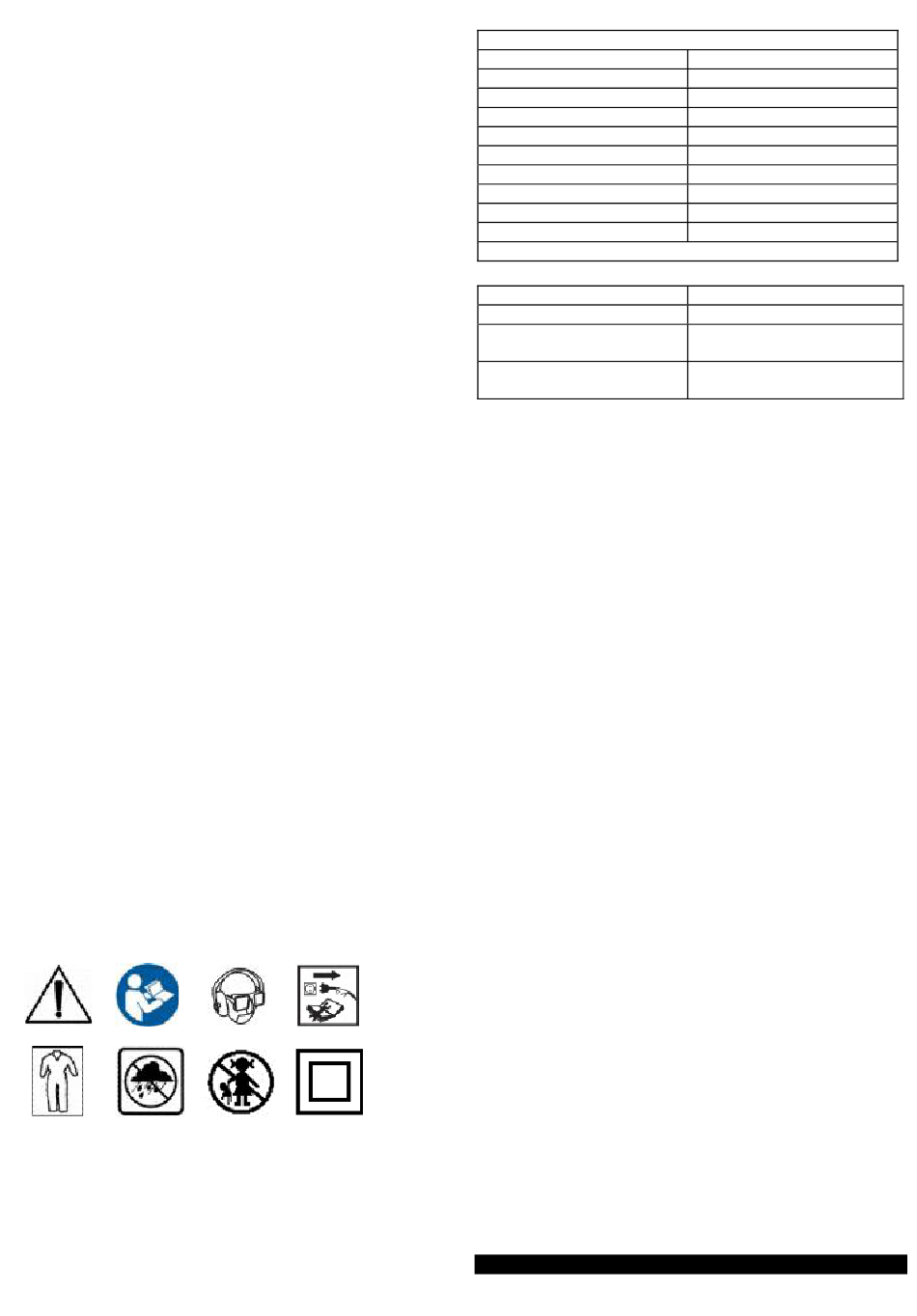

POZORNOST! Proveďte zvláštní opatření!
1.
Přečtěte si návod k obsluze, dodržujte v něm uvedená varování a
2.
bezpečnostní podmínky!
Používejte osobní ochranné prostředky (ochranné brýle, ochrana
3.
sluchu, maska proti prachu).
Před zahájením údržby nebo oprav odpojte napájecí kabel
4.
Používejte ochranný oděv.
5.
Chraňte zařízení před vlhkostí.
6.
Udržujte děti mimo dosah nářadí.
7.
Druhá třída ochrany
8.
58G868
3 4
7 8
HODNOCENÉ ÚDAJE
Demoliční kladivo 58G868
Parametr
Napájecí napětí
Frekvence napájení
Jmenovitý výkon
Frekvence zdvihů
Energie nárazu
Typ rukojeti
Třída ochrany
Hmotnost (bez příslušenství)
Rok výroby
58G868 znamená typ i označení stroje
DATA O HLUKU A VIBRACÍCH
Hladina akustického tlaku
Hladina akustického výkonu
Hodnota zrychlení vibrací (hlavní
rukojeť)
Hodnota zrychlení
(pomocná rukojeť)
Informace o hluku a vibracích
Úroveň hluku vyzařovaného zařízením je popsána: hladinou emitovaného
akustického tlaku LpA a hladinou akustického výkonu LwA (kde K je
nejistota měření). Vibrace vyzařované zařízením jsou popsány hodnotou
zrychlení vibrací ah (kde K je nejistota měření).
Úroveň emitovaného akustického tlaku LpA, hladina akustického výkonu
LwA a zrychlení vibrací ah uvedené v této příručce byly měřeny v souladu
s EN 62841-2-6. Uvedenou úroveň vibrací ah lze použít pro srovnání
zařízení a pro počáteční posouzení expozice vibracím.
Uvedená úroveň vibrací je reprezentativní pouze pro základní použití
zařízení. Pokud je stroj používán pro různé aplikace nebo s různými
pracovními nástroji, může se úroveň vibrací změnit. Vyšší úroveň vibrací
bude ovlivněna nedostatečnou nebo příliš zřídka údržbou zařízení. Výše
uvedené důvody mohou mít za následek zvýšené vystavení vibracím po
celou dobu provozu.
Chcete -li přesně odhadnout expozici vibracím, zvažte období, kdy je
zařízení vypnuté nebo zapnuté, ale nepoužívané. Po pečlivém
posouzení všech faktorů může být celková expozice vibracím
výrazně nižší.
Za účelem ochrany uživatele před účinky vibrací by měla být zavedena
další bezpečnostní opatření, jako například: pravidelná údržba zařízení a
pracovních nástrojů, ochrana vhodné teploty rukou a správná organizace
práce.0
KONSTRUKCE A ÚČEL
Štípací kladivo je ruční elektrické nářadí s izolací třídy II. Zařízení je
poháněno jednofázovým komutátorovým motorem, jehož otáčky se
snižují pomocí ozubeného převodu. Tyto typy elektrického nářadí jsou
široce používány pro práci v betonu, cihlách a podobných materiálech.
Mezi oblasti jeho použití patří provádění rekonstrukčních a stavebních
prací.
Nepoužívejte elektrické nářadí k jiným účelům, než ke kterým je určeno.
POPIS GRAFICKÝCH STRAN
Níže uvedené číslování se vztahuje na součásti zařízení zobrazené
na grafických stránkách této příručky.
Zamykací zásuvka pracovního nástroje
1.
Upevňovací objímka
2.
Pomocná rukojeť
3.
Přepínač
4.
Tlačítko zámku zámku
5.
Kryt mazacího otvoru
6.
Blokovací knoflík pomocné rukojeti
7.
* Mezi výkresem a produktem mohou být rozdíly.
VYBAVENÍ A PŘÍSLUŠENSTVÍ
Pomocná rukojeť
1.
Bodové dláto
2.
Nádoba s tukem - 1 kus.
3.
Pryž
4.
Přepravní kufr
5.
Protiprachový kryt
6.
SEŘÍZENÍ POMOCNÉ RUKOJETI
16
Hodnota
230 V stř
50 Hz
1700 wattů
1500 min-1
45J
ŠEST
II
13,2 kg
LPA = 95 dB (A) K = 3 dB (A)
LWA = 103 dB (A) K = 1,67 dB (A)
ah = 17,21 m / s2 K = 1,5 m / s2
vibrací
ah = 14,95 m / s2 K = 1,5 m / s2
- 1 kus.
- 1 kus.
- 1 kus.
- 1 kus.
- 1 kus.
PŘÍPRAVA NA PRÁCI
