14 / 53
OMNIPLUS-VHZ/VHSX

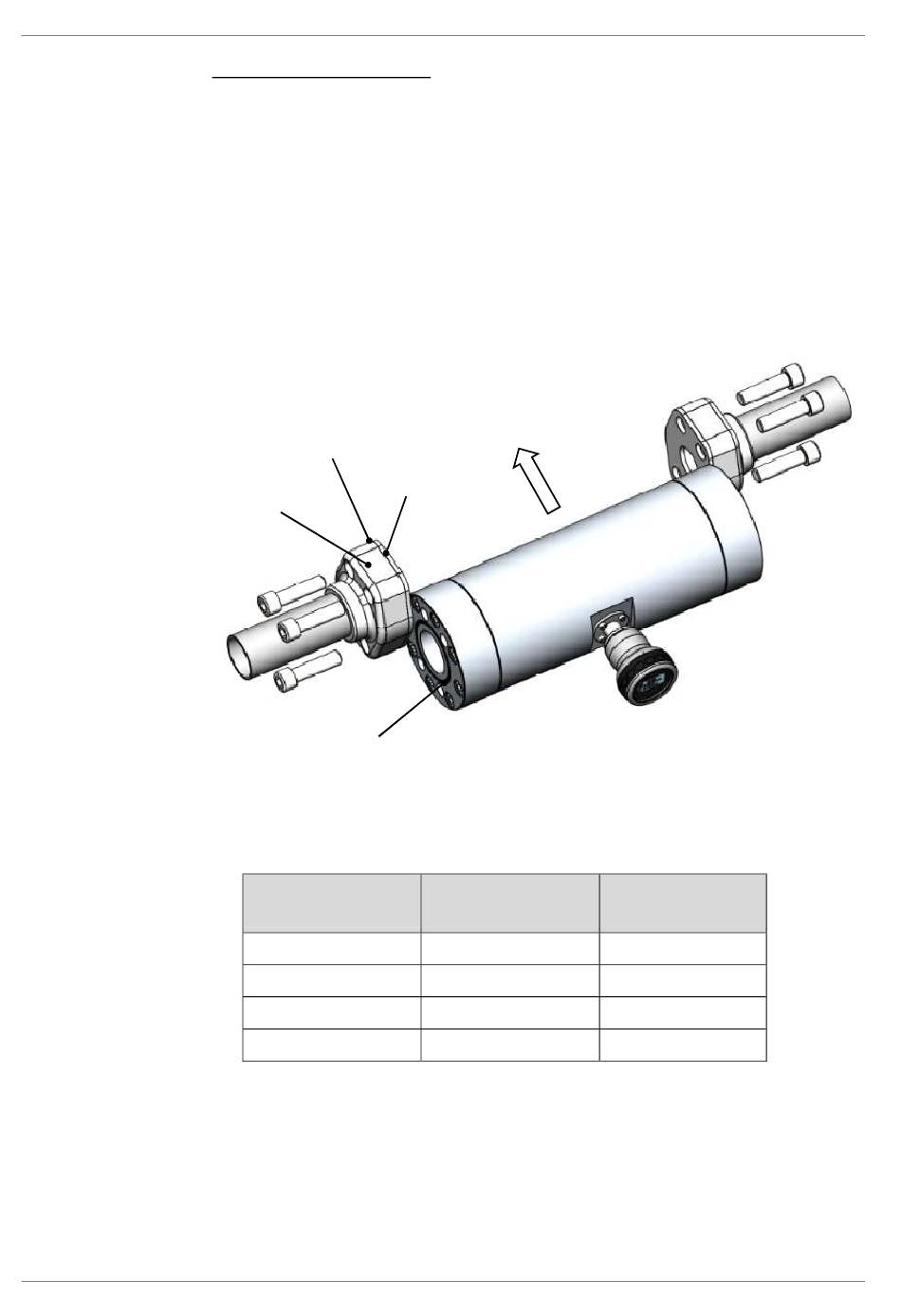

Montage mit SAE-Flanschen:
Optional können SAE-Flansche verwendet werden, die mit jeweils 4 Schrauben auf
die vorhandenen Ports aufgeschraubt werden.
Diese Montageart besitzt sowohl für Aluminium- wie auch für Stahl-Ports eine Druck-
festigkeit von PN350.
Bei der Montage werden zunächst die SAE-Flansche auf die Enden der Rohrleitung
aufgeschraubt. Hierbei ist zu beachten, dass die Einbaurichtung der gegenüberliegen-
den Flansche gleich ist.
Anschließend wird das Messinstrument zwischen die SAE-Flansche geschoben und
mit den mitgelieferten Schrauben befestigt. Beidseitig befinden sich zwischen Port und
SAE-Flansch jeweils eine Adapterplatte und zwei O-Ringe.
O-Ring
im SAE-Flansch
Adapterplatte
SAE-Flansch
O-Ring
im Port
Es sind folgende Anzugsmomente zu beachten:
Nennweite
DN25
DN32
DN40
DN50
Schraubengröße
M12
M14
M16
M20
C-E01_X__OMNIPLUS-VHZ_VHSX__DB1-1.0.docx
Installation | 4
Anzugsmoment
[Nm]
63
101
156
314
