Darstellung von Pin 2
Bei aktiviertem Analogausgang hat Pin 2 in der zweiten Spalte immer ein F, da der Analogausgang im-
mer durch den Durchflusswert bestimmt wird.
Function
Stromausgang 4 ... 20 mA
Stromausgang 0 ... 20 mA
Spannungsausgang 0 ... 10 V
Spannungsausgang 2 ... 10 V
Spannungsausgang 0 ... 5 V
Spannungsausgang 1 ... 5 V
Spannungsausgang 0,5 ... 4,5 V
Kein Analogausgang aktiv
42 / 53
OMNIPLUS-VHZ/VHSX

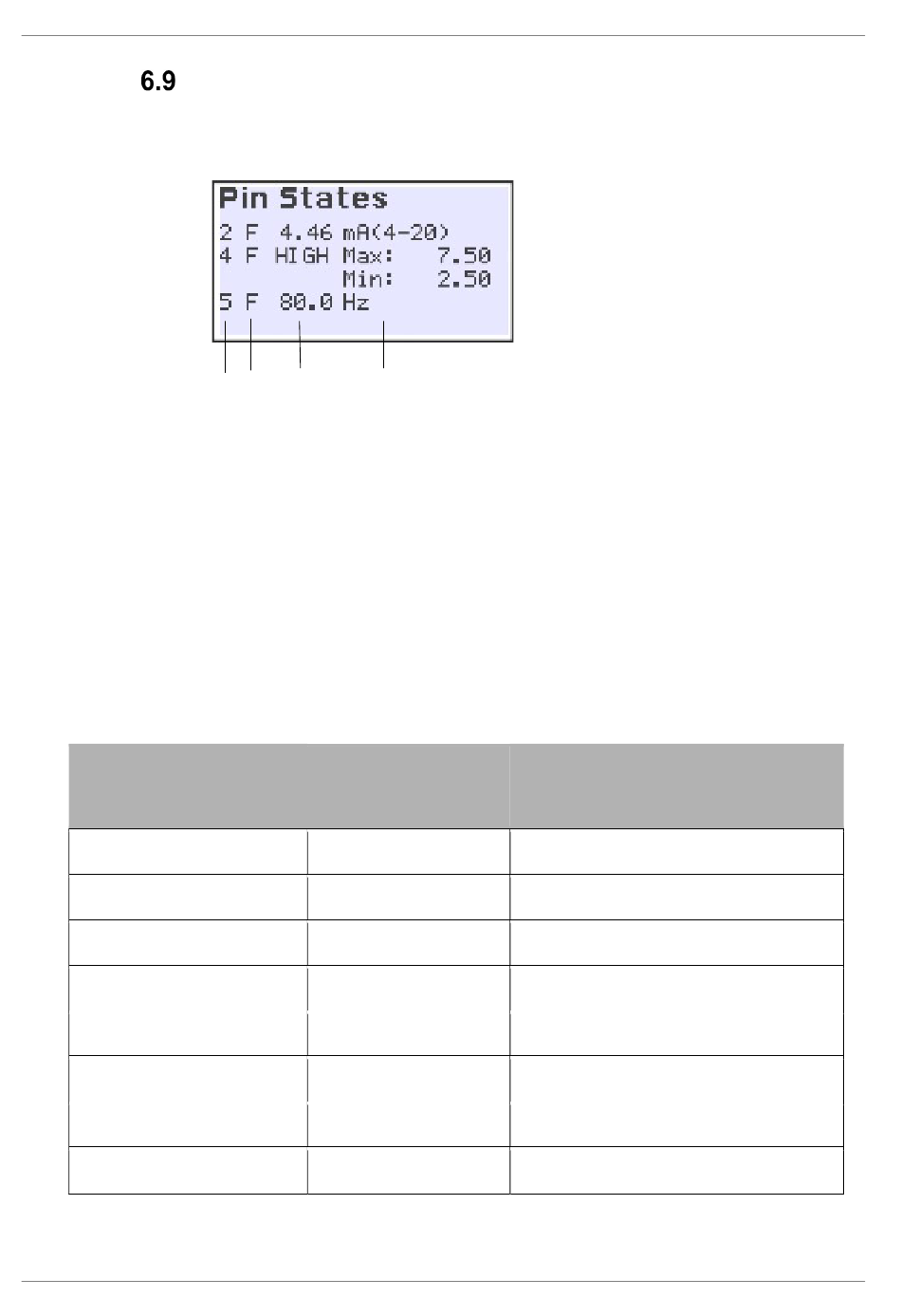

Darstellung Pin States
Der Pin States-Bildschirm zeigt den aktuellen Zustand der drei Pins des Rundsteck-
verbinders an, die als Ein- oder Ausgang verwendet werden können (Pin 2, 4 und 5,
siehe hierzu auch → 4.3 Elektrischer Anschluss).
❶❷
❸
❹
❶
zeigt die Pinnummer, für die die Informationen in den Spalten dahinter gelten.
❷
kennzeichnet die beeinflussende Größe, i.d.R. ein F (Flow) für Durchfluss.
❸
zeigt den aktuellen Zustand des Pins (siehe nachfolgende Tabellen).
❹
beschreibt die dem Pin in der Konfiguration zugewiesene Funktion.
Display
❶❷ ❸
2 F xx.xx mA(4-20)
2 F xx.xx mA(0-20)
2 F xx.xx V(0-10)
2 F xx.xx V(2-10)
2 F
x.xx V(0-5)
2 F
x.xx V(1-5)
2 F
x.xx V(0.5-4.5) x.xx = Aktueller Spannungsausgangswert
2
OFF
Explanation
❹
xx.xx = Aktueller Stromausgangswert
xx.xx = Aktueller Stromausgangswert
xx.xx = Aktueller Spannungsausgangswert
xx.xx = Aktueller Spannungsausgangswert
x.xx = Aktueller Spannungsausgangswert
x.xx = Aktueller Spannungsausgangswert
