• „Yes"
Der Anschluss 5 eignet sich zum Anschluss von HoTT-Teleme-
trie-Sensoren. Beim Einschalten des Empfängers werden zuvor
angeschlossene kompatible Geräte automatisch erkannt.
SUMD at CH6
• SERVO
An Ausgang 6 wird ein Servosignal bereitgestellt.
• SUMD
Sobald das Wertefeld dieser Zeile auf „SUMD" gestellt ist,
generiert der Empfänger permanent aus den empfangenen
Steuerkanälen ein digitales Summensignal und stellt dieses an
Anschluss 6 bereit.
• SBUS
Der Anschluss 6 eignet sich zum Anschluss einer SBUS-fähigen
Flugkontrolle, wie z. B. Ardupilot, PX4 oder Flybarlesssysteme.
• SP2048
Der Anschluss 6 eignet sich zum Anschluss einer Flugkontrolle,
die das Spektr. 2048 Signal verarbeiten kann, z. B. 48377.
RSSI CH
Die Signalstärke des Empfängers wird anstelle der Servofunktion
auf dem ausgewählten Kanal bei SUMD, SBUS oder SP2048 aus-
gegeben. Gleichzeitig wird das digitale Summensignal auf die
Anzahl der Kanäle eingestellt, sodass das RSSI Signal auf dem
höchsten Kanal anliegt. Dieses ermöglich mit Hilfe einer Flugkon-
trolle mit OSD, z. B. 48377, die Anzeige der Signalstärke des Emp-
fängers in der Videobrille bzw. auf dem Bildschirm.
Einstellungen: OFF, CH8, CH12 und CH16
F.RESET
Durch Umstellen dieser Zeile auf „ON" wird ein Werksreset durch-
geführt.
Der Werksreset schaltet die K9 ... 11 auf die Ausgänge 1 ... 3 mit
Schaltfunktion zur Kanalumschaltung eines FPV Senders 16570.123
über den Sender.

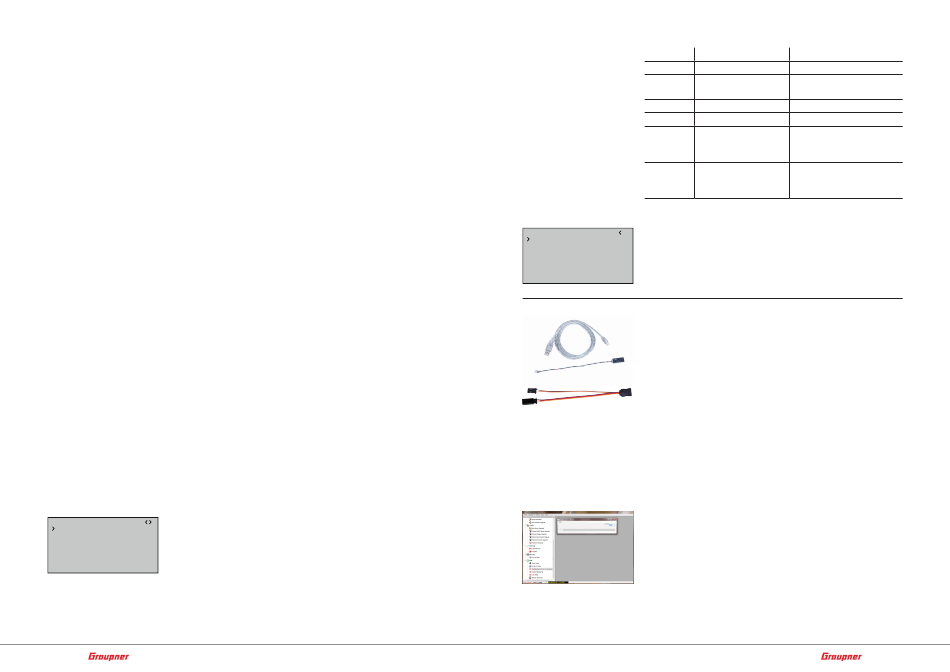

RX FREE MIXER
Bis zu fünf Mischer können gleichzeitig programmiert werden. Die

RX FREE MIXER

folgenden Einstellungen in diesem Display betreffen immer nur
MIXER: 1
MASTER CH: 0
den in der Zeile „MIXER" ausgewählten Mischer 1 ... 5.
SLAVE CH: 0
TRIM: 0%
Solange die Wertefelder der Zeilen „MASTER CH" und „SLAVE
TRAVEL–: 100%
TRAVEL+: 100%
CH" auf „0" gesetzt sind, ist kein Mischer aktiv.
18 / 24
CH REVERSE

CH REVERSE

CH1:
CH2:
CH3:
CH4:
CH5:
CH6:

Firmware-Update

S1045.S1046.S1051_V2sh S1045.S1046.S1051_V2sh
Wert Erläuterung
MIXER Mischerauswahl
MASTER Signalquelle bzw.
CH Quellkanal
SLAVE CH Zielkanal
TRIM Trimmung
TRAVEL– Zumischung auf der
„–"-Seite des Servo-
weges in % Servoweg
TRAVEL+ Zumischung auf der
„+"-Seite des Servo-
weges in % Servoweg
Stellt die Drehrichtung des an den gewählten Steuerkanal ange-
schlossenen Servos ein.
Normal
Normal
Einstellbereich: Normal/ Reverse
Normal
Normal
Normal
Normal
Firmware Updates des Empfängers werden über den Anschluss 5
mit Hilfe eines PCs mit Windows 7 ... 11 durchgeführt. Dazu wird
die separat erhältliche USB-Schnittstelle Best.-Nr. 7168.6 und das
Adapterkabel Best.-Nr. 7168.6A oder 7168.S benötigt.
Das links oben abgebildete Adapterkabel ist mit der USB Schnitt-
stelle Best.-Nr. 7168.6 zu verbinden. Das Stecksystem ist verpo-
lungssicher. Achten Sie auf die kleinen seitlichen Nasen. Wenden
Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten.
Zuletzt ist der Anschluss 5 des Empfängers mit einem geeigneten
Kabel mit der USB-Schnittstelle zu verbinden, wobei in diesem
Zusammenhang noch erwähnt sei, dass es im Rahmen des
Updatevorganges völlig egal ist, ob die weiter oben beschriebene
Option „SENSOR at CH5" auf „No" oder „Yes" gestellt ist.
Die zum Updaten nötigen Programme und Dateien sind beim
entsprechenden Produkt jeweils
www.graupner.com zu finden.
Das Update erfolgt über den unter „Links" zu findenden Pro-
grammteil „Slowflyer/Gyro Receiver Downloads" des Programms
„Firmware_Upgrade_gr_Studio". Folgen Sie bitte den Hinweisen
der Software. Das weitere Vorgehen ist außerdem ausführlich in
der im Datenpaket enthaltenen Anleitung beschrieben. Diese
können Sie auch einzeln von der Downloadseite des Produktes
unter www.graupner.com abrufen.
mögliche Einstellungen
1 ... 5
0, 1 ... je nach Sender
0, 1 ... je nach Empfänger
±30 %
0 ... 100 %
0 ... 100 %
unter Download auf
