Zu Ihrer Sicherheit im Umgang mit Akkus
VORSICHT
!
• Akkus vor Staub, Feuchtigkeit, Hitze und Vibrationen
schützen. Nur zur Verwendung im Trockenen!
• Verwenden Sie keine beschädigten Akkus.
• Akkus nicht erhitzen, verbrennen oder kurzschließen.
• Bei falscher Behandlung besteht Entzündungs-, Explo-
sions-, Verätzungs- und Verbrennungsgefahr.
• Auslaufendes Elektrolyt ist ätzend, nicht mit Haut oder
Augen in Berührung bringen. Im Notfall sofort mit
reichlich Wasser ausspülen und einen Arzt aufsuchen.
• Lagern Sie Akkus kühl und trocken.
• Entsorgen Sie Akkus bei den dafür vorgesehenen Ent-
sorgungsstellen.
Einbau des SUMD Diversity Empfängers
Der SUMD Diversity Empfänger S1045 sollte möglichst mit Hilfe
der O-Ringen und M3-Schrauben montiert werden. Der Lochab-
stand beträgt jeweils 20 mm.
Die SUMD Diversity Empfänger S1046 und S1051 im Schrumpf-
schlauch werden jeweils mit vibrationsdämpfendem Doppelkle-
beband S8506 befestigt.
Der jeweilige SUMD Diversity Empfänger ist stoß- und vibrati-
onsgeschützt sowie geschützt gegen Staub, Spritzwasser usw.
unterzubringen. Verpacken Sie den SUMD Diversity Empfänger
aber nicht zu luftdicht, damit er sich im Betrieb nicht zu sehr
erwärmt.
Unter keinen Umständen dürfen Kabel um die Antenne geknickt,
gewickelt oder dicht daran vorbei geführt werden. Stellen Sie
sicher, dass sich in der näheren Umgebung der Antenne keine
Kabel bewegen können.
Bei Kohlefaserchassis sind zumindest die letzten 35 mm der
Antenne heraus zu führen.
8 / 24

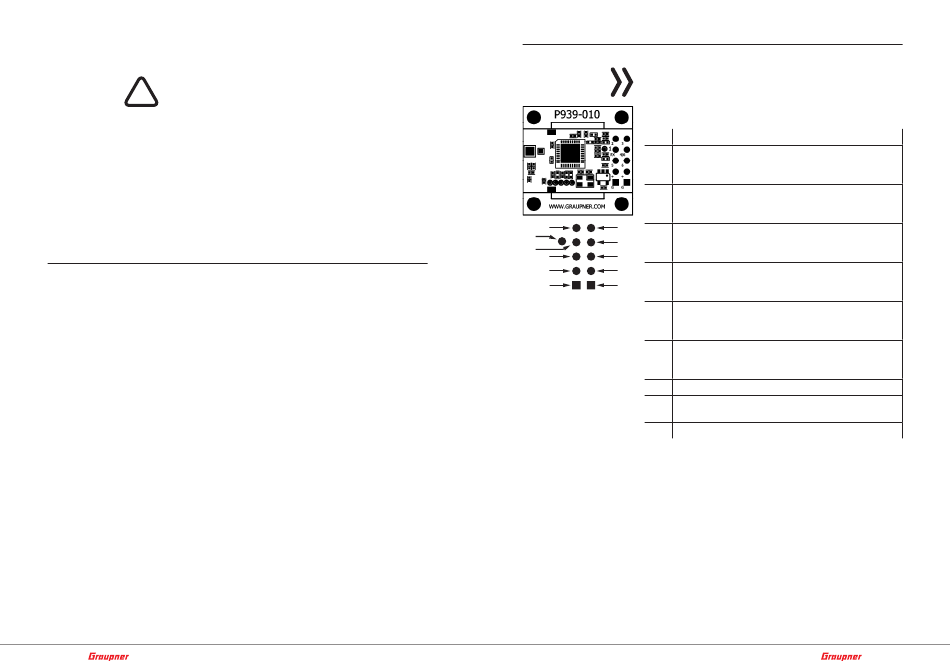

Anschlusspunkte der Platine

2
1
RX
5
+
G
S1045.S1046.S1051_V2sh S1045.S1046.S1051_V2sh
Hinweis
Der Übersichtlichkeit wegen ist in der unteren Abbildung die
räumliche Platzierung der Anschlusspunkte und deren Bezeich-
nungen entsprechend dem auf der Platine verwendeten Schema
vergrößert dargestellt.
Beschreibung
1 Kanal 9 mit Schaltfunktion an zur Einstellung des FPV
Sendekanals von Pin CS3 oder zum Schalten von LEDs
mittels Transistor
2 Kanal 10
Schaltfunktion zur Einstellung des FPV Sendekanals von
Pin CS2 oder zum Schalten von LEDs mittels Transistor
3 3 Kanal 11
Schaltfunktion zur Einstellung des FPV Sendekanals von
4/6
Pin CS1 oder zum Schalten von LEDs mittels Transistor
6
4/6 Kanal 6 oder SUMD oder SBUS oder SP2048
+
Umschaltung per Telemetrie-Menü
G
(Werkseinstellung SUMD)
5 Kanal 5 oder Telemetrie
Umschaltung per Telemetríe-Menü
(Werkseinstellung Telemetrie)
6 Kanal 6 oder SUMD oder SBUS oder SP2048
Umschaltung per Telemetrie-Menü
(Werkseinstellung SUMD)
RX Telemetrieanschluss für Full-Duplex-Betrieb, z. B. für inav
+ Anschluss Pluspol
Eingangsspannungsbereich 4... 10 V
G Masseanschluss (GND = Minuspol des Akkus)
Nach dem Binden werden an den Anschlüssen 1...3 die Kanäle 1...3
als Servofunction ausgegeben. nach einem Werksreset werden an
den Anschlüssen 1...3 die Kanäle 9...11 als Schaltkanäle ausgege-
ben, so dass die FPV-Kanäle eines FPV-Videosenders 16570.123
über den Sender bequem eingestellt werden können.
Auf den nächsten Seiten finden Sie einige Anschlussbeispiele an
die Omnibus Flugkontrollen, die sowohl Copter mit Betaflight
oder inav Software, als auch Flächenmodelle mit inav stabilisieren
können. Für Flächenmodelle wird die Flugkontrolle 48374.PROV3
empfohlen.
Für Copter mit GPS wird die Flugkontrolle 48374.PROV3 oder
48374.MPU6000 oder 48377 empfohlen
