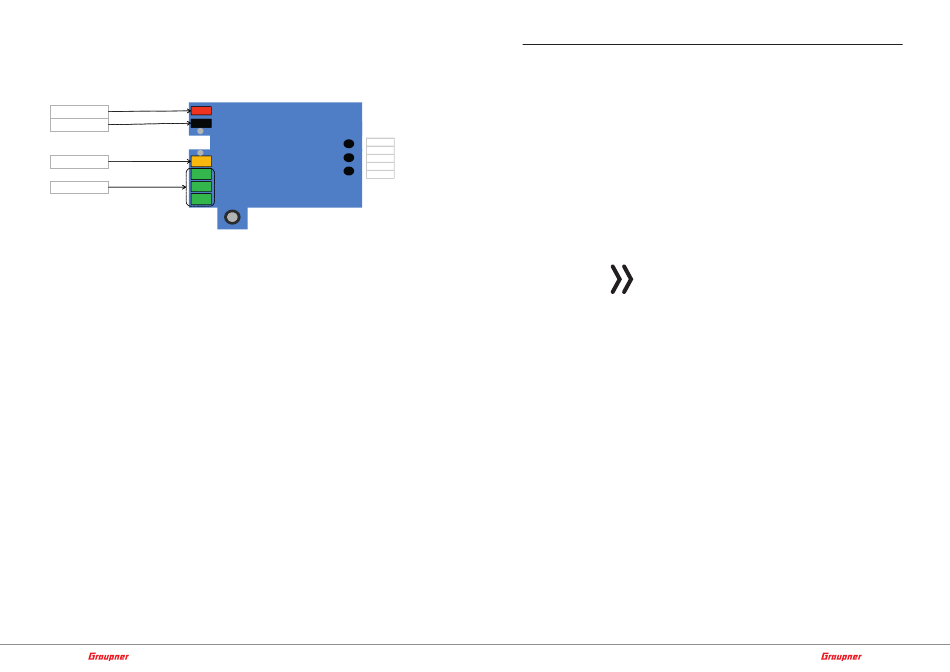

25mW FPV-transmitter
VCC
GND
P1
P2
BAND BS3
CS1
CHANNEL
CS2
CS3
VCC connected to 4.5...5V
GND connected to AGND
CS3 connected to 1 of SUMD-diversity receiver
CS2 connected to 2 of SUMD-diversity receiver
CS1 connected to 3 of SUMD-diversity receiver
Anschlüsse rechts von oben nach unten:
5V DC (nur für Alpha 110 Kamera geeignet!)
GND
Kamera AV out von Flugkontrolle oder direkt AV von der Kamera
Kanalzuordnung:
BS3 = 1 (original) = Raceband, 0 = F-Band
CS1=CH11=Pin 3
10%
10%
10%
10%
-10%
-10%
-10%
-10%
In Europa sind nur die Raceband Kanäle R 3 ... 6 und F 1 ... 7 zuläs-
sig!
14 / 24
#16570.123
VCC connected to 5V DC
(only for Alpha 110 camera,
not for others!)
Other cameras connect to 5V DC of FC
GND connected to AGND
FC AV OUT connected to FC AV OUT
CS2=CH10=2 CS3=CH9=1 FPV Kanal
-10% -10% Raceband 3/F 1
-10% +10% Raceband 4/F 2
+10% -10% Raceband 5/F 3
+10% +10% Raceband 6/F 4
-10% -10% Raceband 7/F 5
-10% +10% Raceband 8/F 6
+10% -10% Raceband 1/F 7
+10% +10% Raceband 2/F 8
S1045.S1046.S1051_V2sh

Binding

Um eine Verbindung zum Sender aufbauen zu können, müssen
Graupner-HoTT-Empfänger zuvor mit mindestens einem
Modellspeicher „ihres" Graupner-HoTT-Senders verbunden wer-
den. Dieser Vorgang wird üblicherweise mit dem englischen
Begriff „Binding" bezeichnet. Die jeweils anzuwendenden Metho-
den sind jedoch nicht immer dieselben, weshalb die nachfolgende
Schritt-für-Schritt-Anleitung ausschließlich für das Binden eines
SUMD Diversity Empfängers an einen beliebigen Sender gilt:
Binden Schritt-für-Schritt
• Ist der jeweilige SUMD Diversity Empfänger bereits an einen
bestimmten Sender gebunden und soll diese Bindung beibe-
halten werden, ist der Sender idealerweise vor dem Empfän-
ger einzuschalten. Spätestens jedoch innerhalb der ca. 15
Sekunden währenden Zeitspanne ab dem Einschalten des
Empfängers, während welcher die rote LED des Empfängers
konstant leuchtet.
Achtung
Sobald die LED des betreffenden SUMD Diversity Empfän-
gers zu blinken beginnt, befindet sich dieser im Bindemo-
dus. Ab diesem Zeitpunkt besteht das Risiko, dass dieser
SUMD Diversity Empfänger sich unbeabsichtigt an einen
Sender bindet, welcher sich zufälligerweise zur gleichen
Zeit im Bindemodus befindet, woraufhin das Modell jeder-
zeit unkontrolliert in Betrieb gehen kann.
Der Abstand zwischen Sender und SUMD Diversity Emp-
fänger sollte mindestens 0,5 m betragen, da sonst der
SUMD Diversity Empfänger übersteuert werden kann.
• Ist der betreffende SUMD Diversity Empfänger ungebunden
oder soll dieser an einen anderen Sender oder auch nur
Modellspeicher als dem bisherigen gebunden werden, ist wie
folgt zu verfahren:
1. Bereiten Sie den zu bindenden Sender oder Modellspeicher
entsprechend der zugehörigen Anleitung zum Binden vor.
2. Schalten Sie die Stromversorgung des Empfängers ein.
3. Die LED des SUMD Diversity Empfänger leuchtet konstant
rot.
4. Ca. 15 Sekunden nach dem Einschalten des SUMD Diver-
sity Empfängers beginnt dessen rote LED zu blinken und
zeigt damit an, dass sich der SUMD Diversity Empfänger
nun im Bindemodus befindet.
5. Starten Sie nun das senderseitige Binden entsprechend der
Anleitung des Senders.
6. Erlischt innerhalb von ca. drei Sekunden die LED des SUMD
Diversity Empfängers, wurde der Binding-Vorgang erfolg-
reich abgeschlossen.
