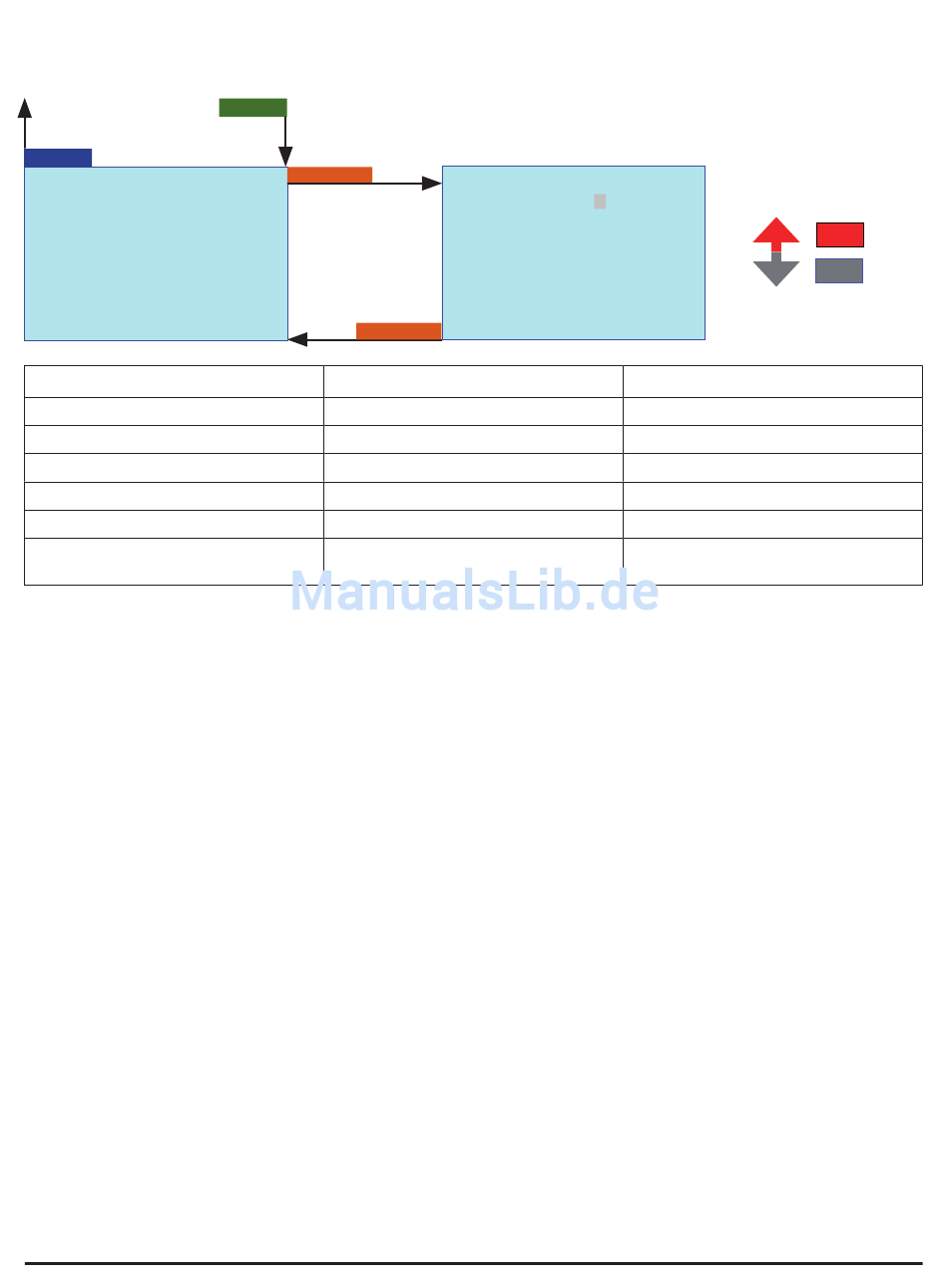

3.2.4 Mischer-Einstellungen (RX FREE MIXER / RX WING MIXER)
Um in das Mixer-Display zu wechseln, drücken Sie nun die ENTER-Taste, bis RX FREE MIXER im
Display erscheint.
ESC
RX FREE MIXER
MODE
:
1
MASTER CH :
08
SLAVE CH :
08
S-TRAVEL- :
100
S-TRAVEL+ :
100
RX WING MIXER
TAIL TYPE :
NORMAL
Display-Anzeige
MODE
MASTER CH
SLAVE CH
SLAVE TRAVEL-
SLAVE TRAVEL+
RX WING MIXER
TAIL TYPE
RX FREE MIXER
Modus (MODE): es können insgesamt bis zu drei Mixer gleichzeitig benutzt werden, mit MODE kann zur
Einstellung zwischen Mischer 1, Mischer 2 und Mischer 3 umgeschaltet werden. Die folgenden Einstellun-
gen in diesem Display betreffen nur den hier ausgewählten Mischer.
Masterkanal (MASTER CH): hier wird der Hauptkanal (primäre Steuerfunktion) eingestellt, zu diesem Kanal
wird der Subkanal zugemischt
Subkanal (SLAVE CH): zum Hauptkanal gekoppelter Subkanal, der Subkanal wird je nach Einstellung zum
Hauptkanal zugemischt
Servoweg Subkanal (SLAVE TRAVEL +/-): dient zur Einstellung des max. Ruderausschlag des am Subka-
nal angeschlossenen Servo in beide Richtungen getrennt (EPA)
RX WING MIXER
Leitwerkstyp (TAIL TYPE): hier können Sie bereits voreingestellte Mischerfunktionen für den entsprechen-
den Modelltyp auswählen
NORMAL: Diese Einstellung entspricht dem klassischen Flugzeugtyp mit Heck-Leitwerk und getrenntem
Seiten und Höhenruder. Für diesen Modelltyp wird keine Mischfunktion benötigt.
V-TAIL (V-Leitwerk): Bei diesem Modelltyp werden die Steuerfunktionen Höhen- und Seitenruder so mit-
einander verknüpft, dass jede der beiden Leitwerksklappen – durch je ein separates Servo angesteuert –
sowohl die Höhen- als auch Seitenruderfunktion übernimmt.
Die Servos werden üblicherweise wie folgt am Empfänger angeschlossen: OUTPUT CH 3: V-Leitwerksservo
links, OUTPUT CH 4: V-Leitwerksservo rechts
ELEVON (Delta-/Nurfl ügelmodelle): Die an den Ausgängen 2 und 3 angeschlossenen Servos überneh-
men Quer- und Höhenruderfunktion.
Die Servos werden üblicherweise wie folgt am Empfänger angeschlossen: OUTPUT CH 2: Quer/Höhe links,
OUTPUT CH 3: Quer/Höhe rechts
33700 SMART-BOX - Graupner HoTT 2.4
ENTER
INC + DEC
< >
INC + DEC
Erläuterung
Modus
Masterkanal
Zugemischter Kanal
Servoweg negativ
Servoweg positiv
Leitwerkstyp
RX FREE MIXER
MODE
:
1
MASTER CH :
08
SLAVE CH :
08
S-TRAVEL- :
100
S-TRAVEL+ :
100
RX WING MIXER
TAIL TYPE :
NORMAL
< >
Einstellungen
1, 2, 3
0, 1 – 8
0, 1 – 8
0 – 150%
0 – 150%
Normal, V-Tail, Elevon
INC
DEC
10
