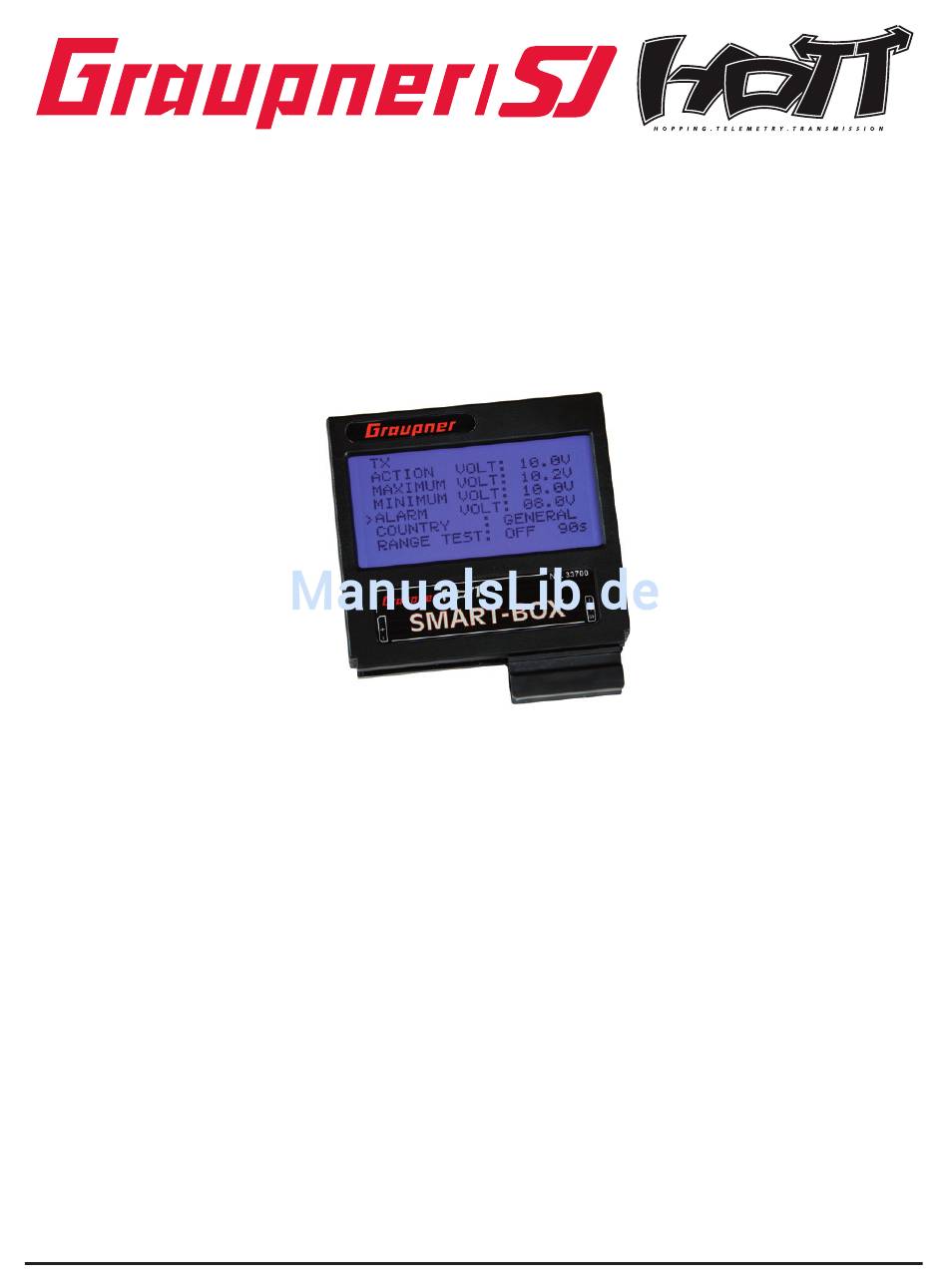

Bedienungsanleitung

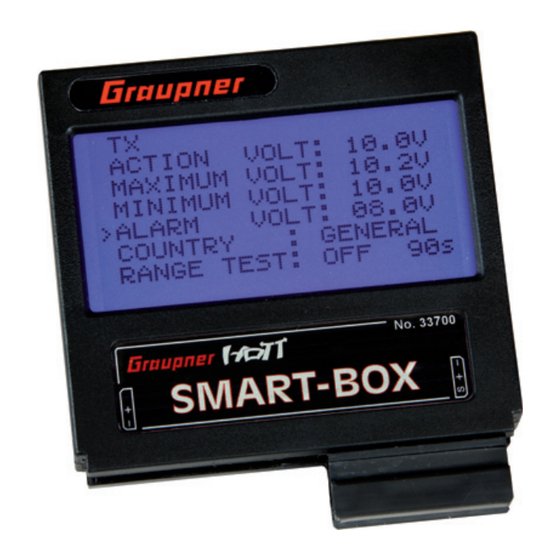

33700 SMART-BOX Graupner HoTT 2.4
INHALTSVERZEICHNIS:
1.
Beschreibung ............................................................................................................. 01
2.
Inbetriebnahme .......................................................................................................... 02
3.
Bedienung .................................................................................................................. 02
3.1
Sender Display ........................................................................................................... 04
3.2. Empfänger Display ..................................................................................................... 05
3.2.1 Empfänger-Daten (RX DATAVIEW) ............................................................................ 05
3.2.2 Servo-Daten (RX SERVO) ......................................................................................... 07
3.2.3 Failsafe-Einstellungen (RX FAIL SAFE) ..................................................................... 08
3.2.4 Mischer-Einstellungen (RX FREE MIXER / RX WING MIXER).................................. 10
3.2.5 Exponentialfunktion (RX CURVE) .............................................................................. 11
3.2.6 Servotest (RX SERVO TEST) .................................................................................... 12
4.
Telemetriedisplays ...................................................................................................... 14
5.
Software-Updates ...................................................................................................... 16
6.
Garantie......................................................................................................................19
7.
Zubehör ...................................................................................................................... 20
GRAUPNER GmbH & Co. KG - Postfach 1242 - 73230 Kirchheim/Teck - www.graupner.de
Manual V4.1
Revision: Juni 2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER HoTT SMART-BOX
Inhaltszusammenfassung für GRAUPNER HoTT SMART-BOX
-
Seite 1: Inhaltsverzeichnis
3.2.5 Exponentialfunktion (RX CURVE) ................11 3.2.6 Servotest (RX SERVO TEST) ..................12 Telemetriedisplays ...................... 14 Software-Updates ...................... 16 Garantie........................19 Zubehör ........................20 Manual V4.1 Revision: Juni 2012 GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de... -
Seite 2: Beschreibung
Erwerb der SMART-BOX für das Graupner HoTT 2.4 System. Bestimmungsgemäße Verwendung Dieses Produkt arbeitet nur mit einem Graupner HoTT 2.4 System zusammen. Falls Sie kein Graupner HoTT 2.4 System besitzen, wird das Produkt nicht funktionieren. Dieses Produkt ist zu einem anderen 2.4 GHz Fernsteuerungssystem nicht kompatibel. -
Seite 3: Inbetriebnahme
(für die neuen HoTT Sender nicht verfügbar - siehe EXTERNAL MONITOR). Oder wählen Sie MODEL SELECT/EXTERNAL MONITOR um sich die Telemetrie- Daten graphisch darstellen zu lassen (siehe auch Punkt 4). Im Display MODEL SELECT/EXTERNAL MONITOR sind keine Einstellungen möglich. 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 4: Display Übersicht
EXTERNAL MONITOR: Graphische Anzeige nur für die Sendermodelle mx-12 HoTT Best.-Nr. 33112, mx-16 HoTT Best.-Nr. 33116, mx-20 Best.-Nr. 33124 und mc-32 Best.-Nr. 33032 mit Bedienung über den Sender. Siehe auch Punkt 4 - Telemetriedisplay. 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 5: Sender Display
MINIMUM VOLT: 05.9V MINIMUM VOLT: 05.9V ALARM VOLT: 08.0V ALARM VOLT: 08.0V COUNTRY GENERAL COUNTRY GENERAL RANGE TEST: RANGE TEST: MULTIC1: 00 MULTIC2: 00 MULTIC1: 00 MULTIC2: 00 INC + DEC ENTER RX DISPLAY 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 6: Empfänger Display
Betriebsspannung des Empfängers seit dem letzten Einschalten in Volt Sensor 1 Zeigt die Werte des optionalen Telemetrie-Sensors 1 in Volt und °C an Sensor 2 Zeigt die Werte des optionalen Telemetrie-Sensors 2 in Volt und °C an 33700 SMART-BOX - Graupner HoTT 2.4... - Seite 7 Folge. Verwenden Sie in diesem Fall einen größeren/stärkeren Empfängerakku, um die maximale Betriebssicherheit zu erreichen. Telemetriesensor 1/2 (SENSOR 1 / SENSOR 2): sind diese optionalen Sensoren angeschlossen, werden Ihre Daten (Spannung/Volt und Temperatur/ °C) live im Display angezeigt. Siehe auch Kapitel 4 Telemetriedisplays. 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 8: Servo-Daten (Rx Servo)
Feinfühliges Nachjustieren in 1-μs-Schritten der Neutralposition mittels der DEC- oder INC-Tasten: um den hier eingestellten TRIM-Wert ist der Wert in der Zeile „CENTER“ im Bereich von ±120 μs anpassbar. Servoweg (TRAVEL +/-): dient zur Einstellung des max. Servowegs (Ruderausschlag) des angeschlosse- 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 9: Failsafe-Einstellungen (Rx Fail Safe)
Daten über den Rückkanal sendet und über die Telemetriemenüs angesprochen werden kann. Failsafe-Modus (MODE): dient zur Auswahl des Failsafe-Modus für den angewählten Kanal. Sie können hier eine programmierte Failsafe-Position (Fail Safe), Halten der letzten gültigen Position (HOLD) oder AUS (OFF) auswählen. 33700 SMART-BOX - Graupner HoTT 2.4... - Seite 10 SAFE“ gestellten Kanäle. ACHTUNG: Sobald Sie die Fail-Safe-Funktion bei eingeschaltetem Empfänger wieder per Programmier- taster am Sender aufrufen, gehen ggf. alle zuvor per SMART-BOX im Display FAIL SAFE vorgenommenen Einstellungen einschließlich der Kanalzuordnung (INPUT CH) verloren! 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 11: Mischer-Einstellungen (Rx Free Mixer / Rx Wing Mixer)
ELEVON (Delta-/Nurfl ügelmodelle): Die an den Ausgängen 2 und 3 angeschlossenen Servos überneh- men Quer- und Höhenruderfunktion. Die Servos werden üblicherweise wie folgt am Empfänger angeschlossen: OUTPUT CH 2: Quer/Höhe links, OUTPUT CH 3: Quer/Höhe rechts 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 12: Exponentialfunktion (Rx Curve)
CURVE3 CH: hier wählen Sie den gewünschten Kanal des dritten Servos aus, die folgenden Einstellungen in CURVE 3 TYPE betreffen nur den hier ausgewählten Kanal CURVE3 TYPE: hier wählen Sie die Servokurve für den unter CURVE 3 CH ausgewählten Kanal aus 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 13: Servotest (Rx Servo Test)
DATAVIEW) wird außerdem der Parameter R-TEM invers dargestellt. Vergewissern Sie sich, unter allen Flugbedingungen im Rahmen der erlaubten Temperaturen Ihres Emp- fängers zu bleiben (einzusehen in der Fernsteuerungsanleitung, idealerweise zwischen 10 und 55°C). Bei 33700 SMART-BOX - Graupner HoTT 2.4... - Seite 14 HoTT-Empfänger über ein 3-adriges Verbindungskabel Best.-Nr. 33700.1 (300 mm) oder 33700.2 (100 mm) am jeweils höchsten Servoanschluss miteinander verbunden. Nähere Einzelheiten hierzu fi nden Sie im Internet unter www.graupner.de. Alle Kanäle desjenigen HoTT-Empfängers, der als SUMO konfi guriert wurde (siehe weiter unten), und als Satelliten-Empfänger bezeichnet wird, werden auf den zweiten HoTT-Empfänger, den Hauptempfänger,...
-
Seite 15: Telemetriedisplays
RX DATAVIEW, zusätzlich Drehzahl (RPM), Höhe (ATL), Strom (Current) EMPFÄNGER+ELECTRIC AIR MODUL (RECEIVE+ELECTRONIC): + 2 zusätzliche Sensoren wie bei RX DATAVIEW, 14 Einzelzellenspannungen EMPFÄNGER+HÖHENSENSOR (RECEIVE+VARIO): Empfangsleistung, aktuelle Höhe, Höhe min. und max., Temperatur, Steig-Sinkrate/s, Steig-Sinkrate/10s 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 16: Empfänger+Gps (Receive+Gps)
MODEL SELECT verwendet werden, da nur dann die Sensoren durch eigene Adressen angesprochen werden. Der Modus SETTING AND DATAVIEW für die Programmierung darf dann nicht verwendet werden! Die Sensoren müssen also vorher einzeln z. B. direkt an der SMART-BOX programmiert werden. 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 17: Updatevorgang
5. Firmware Update SMART-BOX Firmware Updates der Graupner-HoTT SMART-BOX werden über die Buchse auf der rechten mit der se- parat erhältlichen USB Schnittstelle Best.-Nr. 7168.6 und dem Adapterkabel Best.-Nr. 7168.6A oder 7168.S durchgeführt. Die dazu benötigten Programme und Dateien fi nden Sie bei www.graupner.de bei den entsprechenden Produkten unter Download. - Seite 18 Im Status Display und der Progress-Leiste sehen Sie den Fortschritt des Firmware Updates (B). Das Update ist abgeschlossen, wenn in den Anzeigen „Download Process Complete“ bzw. „Complete!!“ erscheint (C). Entfernen Sie das Stromversorgungskabel und auch das Adapterkabel. Die SMART-BOX ist wieder ein- satzbereit! 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 19: Eg-Konformitätserklärung
EN 61000-6-3 Diese Erklärung wird verantwortlich für den Hersteller/Importeur Graupner GmbH & Co. KG Henriettenstr. 94-96 73230 Kirchheim/Teck abgegeben durch den Geschäftsführer Stefan Graupner 73230 Kirchheim/Teck, den 08.12.2010 Unterschrift Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushalts-... -
Seite 20: Garantie
Monaten months warrantied for mois garantie de Servicestellen / Service / Service après-vente Die Fa.Graupner GmbH & Co. KG, Henriettenstrasse 94-96, 73230 Kirchheim/Teck gewährt ab dem Kaufdatum Graupner-Zentralservice Servicehotline auf dieses Produkt eine Garantie von 24 Monaten. Die Graupner GmbH & Co. KG (+49) 01805 47 28 76 Garantie gilt nur für die bereits beim Kauf des Produktes... -
Seite 21: Zubehör
Vario, Drehzahl, Treibstoff, 2x Temp- eratur, 2x Spannung, Strom bis 40A, Kapazität, Einzelzellenspannung 2 -6 S Best.-Nr. 33612 Graupner HoTT Temperatursensor 120°C, Spannungssensor Graupner HoTT Temperatursensor Best.-Nr. 33613 200°C, Spannungssensor Best.-Nr. 33615 Graupner HoTT RPM Optical Sensor 33700 SMART-BOX - Graupner HoTT 2.4... - Seite 22 _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ 33700 SMART-BOX - Graupner HoTT 2.4...
- Seite 23 _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ 33700 SMART-BOX - Graupner HoTT 2.4...
- Seite 24 Graupner GmbH & Co. KG Henriettenstraße 94 – 96 D-73230 Kirchheim/Teck Germany www.graupner.de Änderungen sowie Liefermöglichkeiten vorbehalten. Lieferung durch den Fachhandel. Bezugsquellen werden nachgewiesen. Für Druckfehler kann keine Haftung übernommen werden. Specifi cations and availability subject to change. Supplied through specialist model shops only.
