Bedienungsanleitung
6.2 FRIWARA-WS-4L KOMPAKT AP
✓ montieren Sie den beiliegenden Stabilisator (5) mit den zwei Blechschrauben am untersten Ende der
Einbauzarge (13)
✓ Füße (7) in gewünschter Höhe fixieren
✓ Achtung: Die gestanzten Blechteile können scharfkantig sein - tragen Sie zur Montage bitte
Schutzhandschuhe
✓ das Estrichprallblech (2) in die vorgesehenen Laschen (12) einführen
✓ bitte entnehmen Sie die Klebepads aus der Verpackung und kleben diese an die Rückwand bzw.
Seitenteile. Diese dienen der Schallentkopplung und als Abstandshalter für die Montage des Rahmens
Hinweis
um die Zarge in der Rohbauphase vor Schmutz schützen zu können, muss der beiliegende
Spritzschutz in der Zarge fixiert werden
Tür erst nach Rohbauphase montieren
✓ Spritzschutz aus Zarge entfernen
✓ Tür (3) in Gehäuse (1) einhängen und verschließen

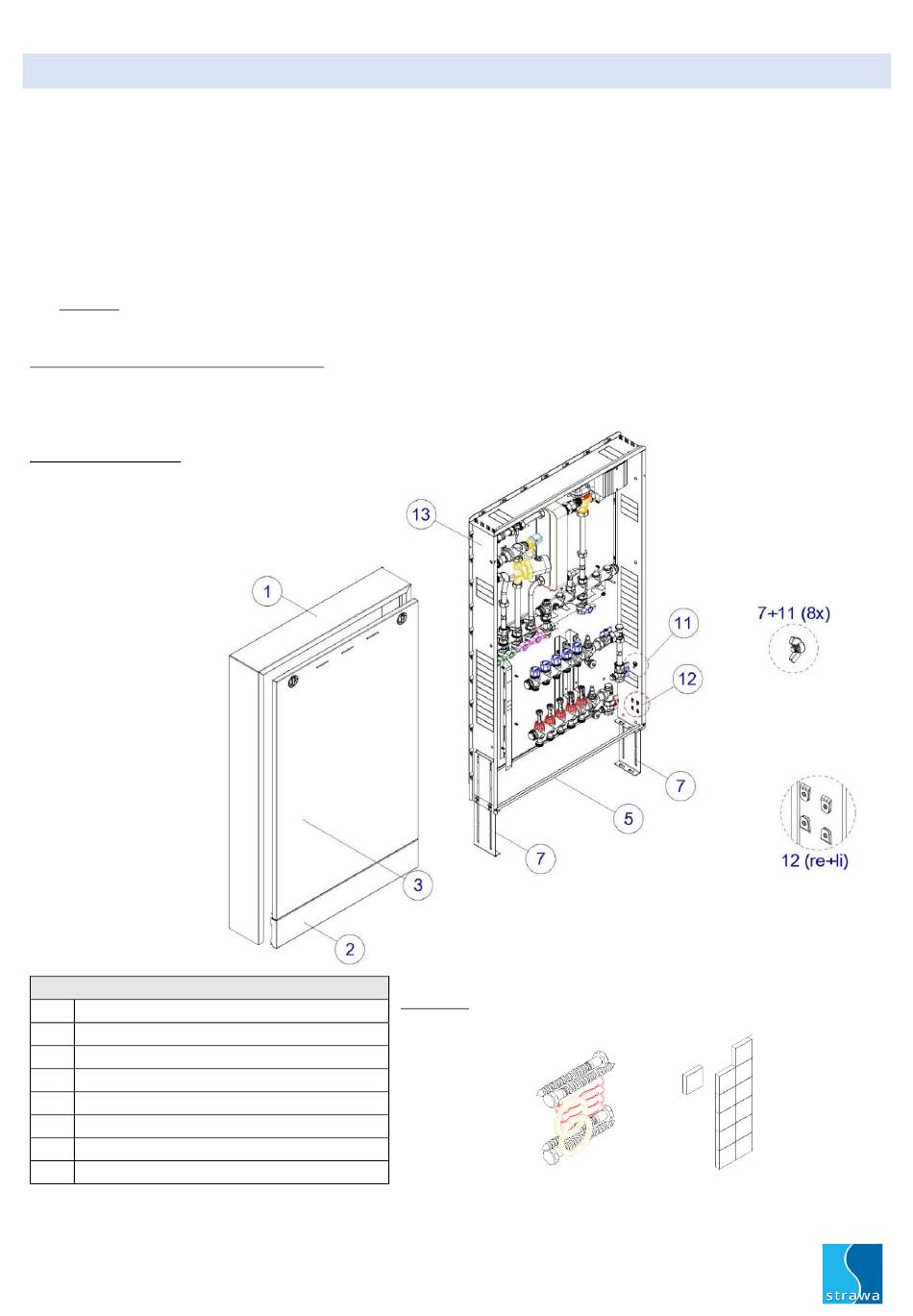

Montagezustand
Zahlen Beschreibung
1
Gehäuse
2
Estrichprallblech
3
Tür
5
Stabilisator
7
verstellbare Füße
11
Flügelmutter
12
Haltelaschen für Estrichprallblech
13
Einbauzarge
Technische Änderungen vorbehalten.
Stand Juli 2023
Friwara-WS-4L
Zubehör
Schrauben + Dübel + Klebepads
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Seite 16 von 30
Telefon +49 (0)36256 8661- 0
Telefax +49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
