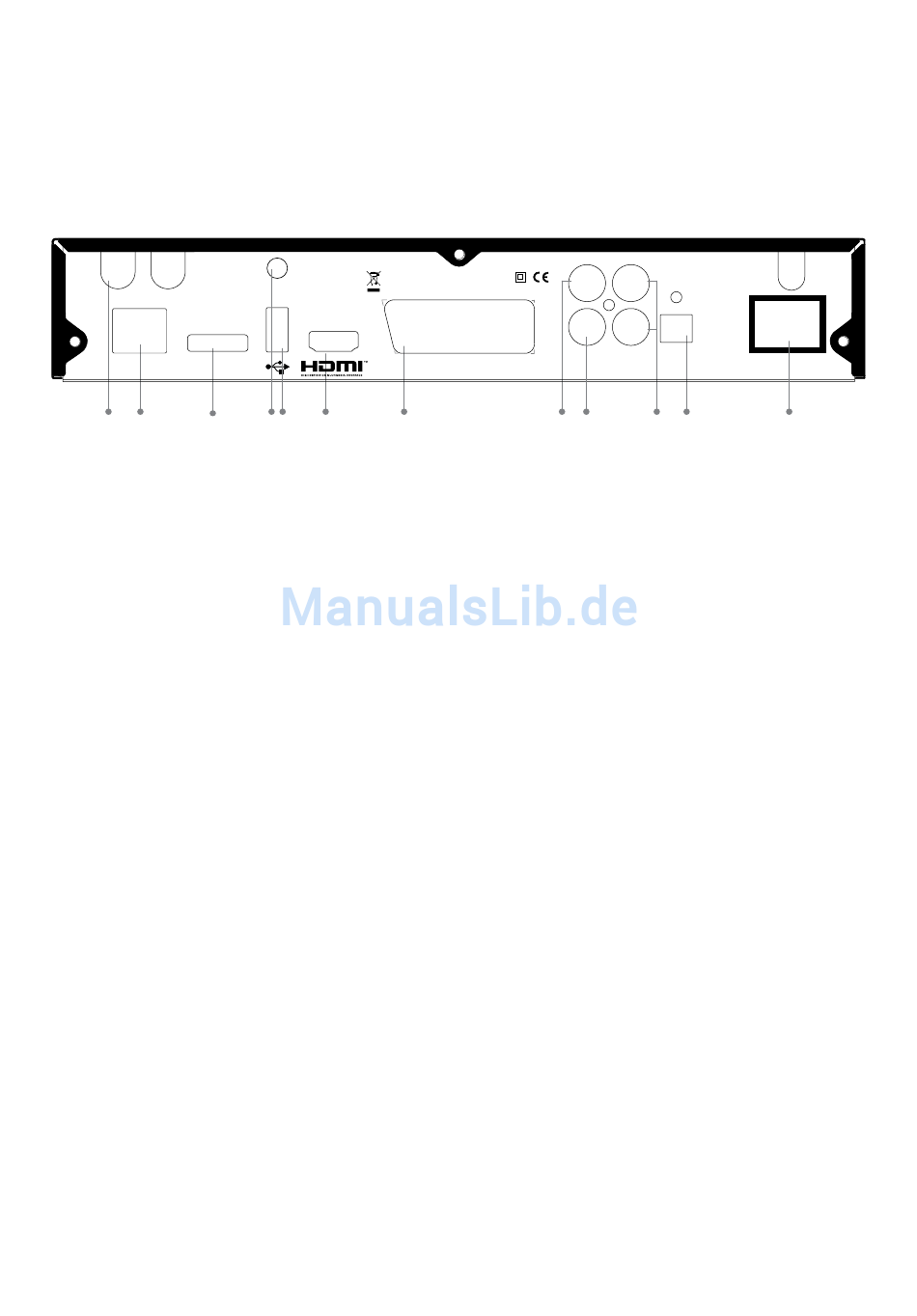

RÜcKSEITE
LNB
Out
LAN
1 2
1. LnB In und LnB Out (Durchschleif-Funktion):
LnB In ist der Anschluss für ein Satellitenantennenkabel. LnB Out kann zum Durchschleifen des Signals zu
einem weiteren Receiver genutzt werden.
2. LAn (RJ45):
Anschluss für LAn (Local Area networks - örtliche computervernetzung).
3. eSATA:
Verbindet externe eSATA-Geräte
4. WLAn Antenne:
Verbindet zu WLAn-netzwerken
5. USB Host:
Anschluss fur USB-Massenspeichergeräte.
6. HDMI:
HDMI-Anschluss. Dieser Anschluss ist für hochauflösende Inhalte (HDTV) geeignet.
7. TV ScART:
ScART-Anschluss. Dieser Anschluss ist nur für Standard Definition TV Auflösungen.
8. S/PDIF coax- Koaxial Ausgang:
Gibt die digitalen Audiosignale (S/PDIF) für Heimkino-Verstärker aus.
9. composite Video (FBAS):
Für analoge Video-Anschlüsse am TV.
10. AUDIO L/R:
Verbindet zu einem TV oder Videorecorder, zur Ausgabe von analogen Audiosignalen.
11. S/PDIF Optical - Optischer Ausgang:
Gibt die digitalen Audiosignale (S/PDIF) für Heimkino-Verstärker aus.
12. On/Off Schalter:
Trennt das Gerät vom Stromnetz
Anmerkung: Abbildung kann vom Produkt abweichen
8
Scena 6x (IDL6650n) Rear Panel Graphics
WiFi
LNB In
950-2150Mhz
13/18V
Max. 400mA
22Khz
eSATA
4 5 6
3
Electrical shock hazard! Do not open!
Elektroschock-Gefahr! Nicht öffnen!
Made in China
TV
7 8
SPDIF Audio R
AC 230V
50-60Hz
30W Max.
SPDIF
Optical
Video Audio L
9 10 11
Off On
12
