SCHRITT 3

Anbringen von drei weiteren Achsschenkeln

48H
1

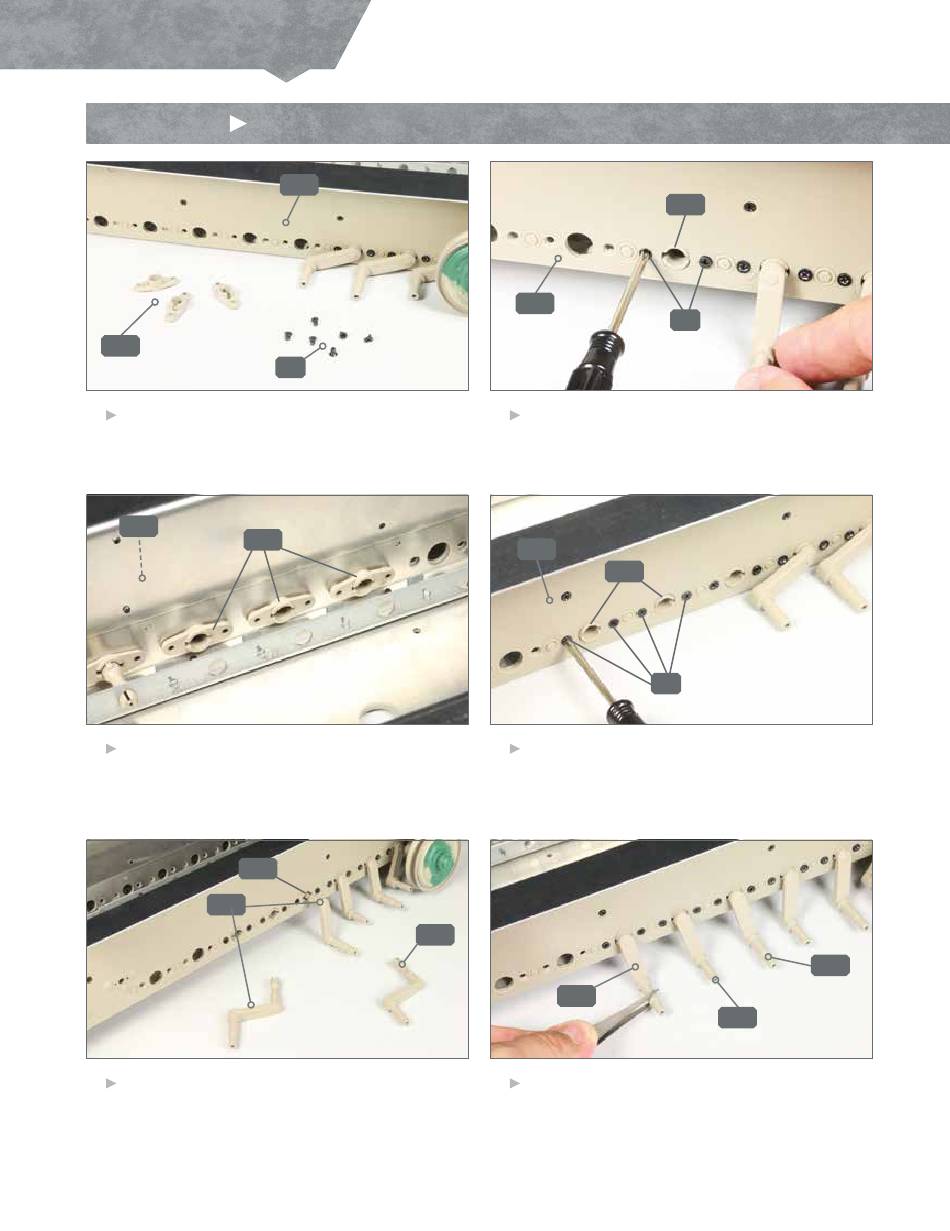

Legen Sie die drei Halterungen 48H und sechs
Schrauben SM vor das linke Seitenteil 44H, wie
abgebildet.
44H
48H
3
Fügen Sie die beiden verbliebenen Halterungen 48H in
die benachbarten Bohrungen im Seitenteil 44H ein. Im
Bild sehen Sie diese beiden sowie auch die zuvor mit
dem Schritt 3-2 montierte Halterung 48H.
48H
48E
5
Legen Sie die beiden Achsschenkel 48E (mit eingra-
vierter 1) und den Achsschenkel 48F (mit eingravierter
2) bereit. Der Schaft vom ersten Achsschenkel 48E
gehört in die hinterste Halterung 48H, wie abgebildet.
6
44H
SM
48F
48H
44H
2
Setzen Sie die erste Halterung 48H so von innen in die
Panzerwanne ein, dass sich ihr Schaft in der nächsthin-
teren freien Bohrung des Seitenteils 44H befindet.
Fixieren Sie die Halterung mit zwei Schrauben SM.
44H
48H
SM
4
Fixieren Sie die beiden soeben eingesetzten Halterun-
gen 48H mit je zwei Schrauben SM am Seitenteil 44H.
48E
6
Fügen Sie die Schäfte der drei Achsschenkel 48E bzw.
48F bis zum Anschlag in die entsprechenden Halterun-
gen ein, wie abgebildet.
SM
48E
48F
