5.2.2 Pass-Stift / Nuteinsatz

 Die Fixierung des Mess-Systems ist über einen Pass-Stift auf der Antriebsseite vorzunehmen,
siehe Abbildung 6.
 Der Pass-Stift muss mindestens 4 mm in den Nuteinsatz hineinragen, maximal 5,5 mm. Der
Abstand vom Mess-System-Flansch
> 1,5 mm betragen, siehe Abbildung 6.
 Die Montagevorschriften für die Klemmringmontage müssen beachtet werden, siehe Kap.:
5.2.1 „Montage des Klemmrings (Allgemein)".

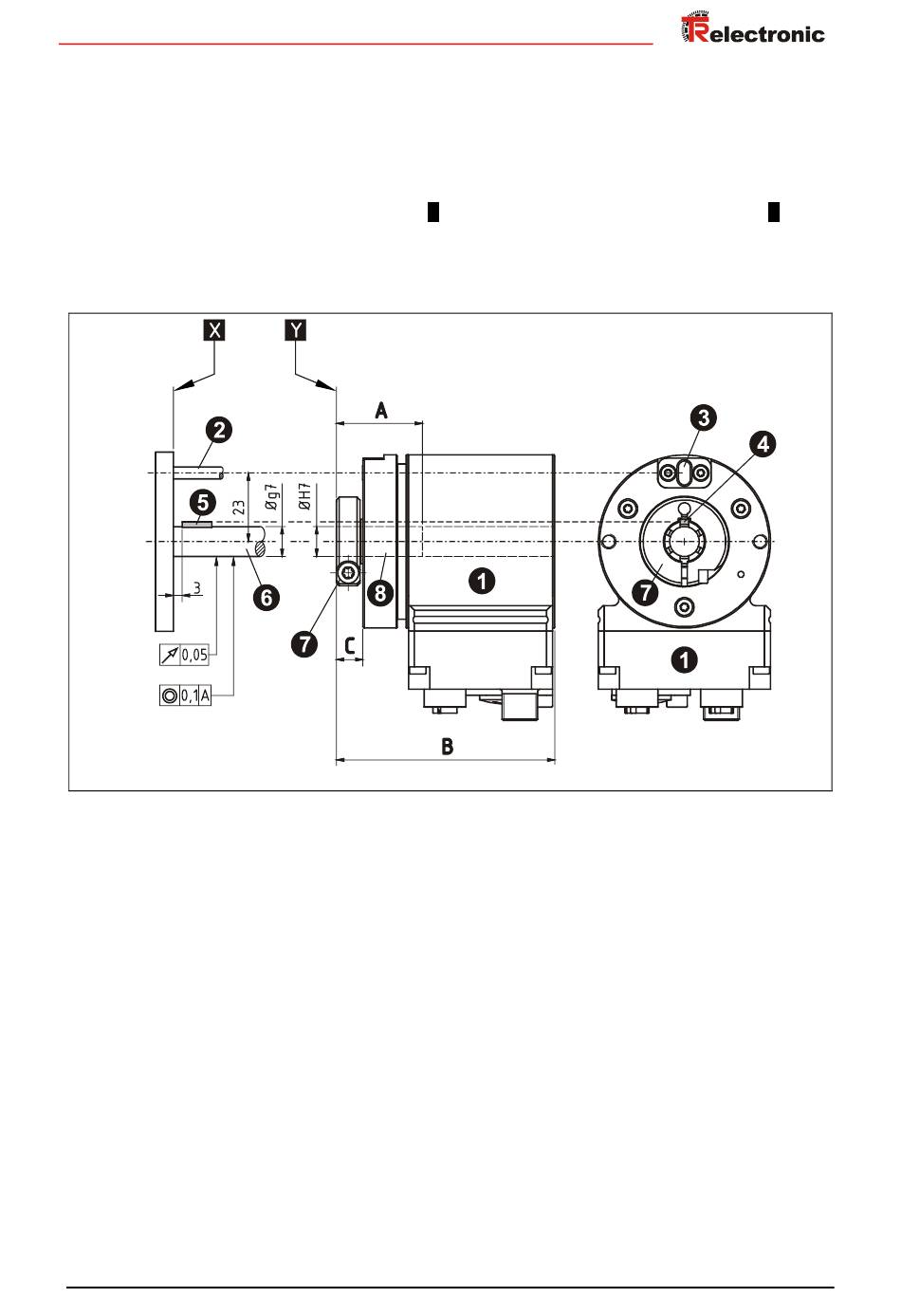

Abbildung 6: Montage mit Pass-Stift und Nuteinsatz, Prinzip-Darstellung
Komponenten:
1: Mess-System mit Sackloch- bzw. Hohlwelle (Passung H7, gemäß Art.-Nr.-bezogene Zeichnung)
2: Pass-Stift, kundenseitig: Durchmesser 4 mm mit Passung m6
Länge = Abstand der Bezugsflächen X und Y + Abmaß C + Eintauchtiefe von 4...5,5 mm
3: Nuteinsatz 4K7, 6 mm tief
4: Nut, gemäß Art.-Nr.-bezogene Zeichnung
5: Passfeder, gemäß Art.-Nr.-bezogene Zeichnung
6: Antriebswelle mit Passung g7, kundenseitig
7: Klemmring mit Schraube, Anzugsmoment = 2 Nm, gegen Lösen gesichert
8: Mess-System – Welle mit Passung H7, gemäß Art.-Nr.-bezogene Zeichnung
Abmaße:
A: Eintauchtiefe bei Ausführung mit Sacklochwelle, gemäß Art.-Nr.-bezogene Zeichnung
B: Eintauchtiefe bei Ausführung mit Hohlwelle, gemäß Art.-Nr.-bezogene Zeichnung
C: Klemmringbreite, gemäß Art.-Nr.-bezogene Zeichnung
