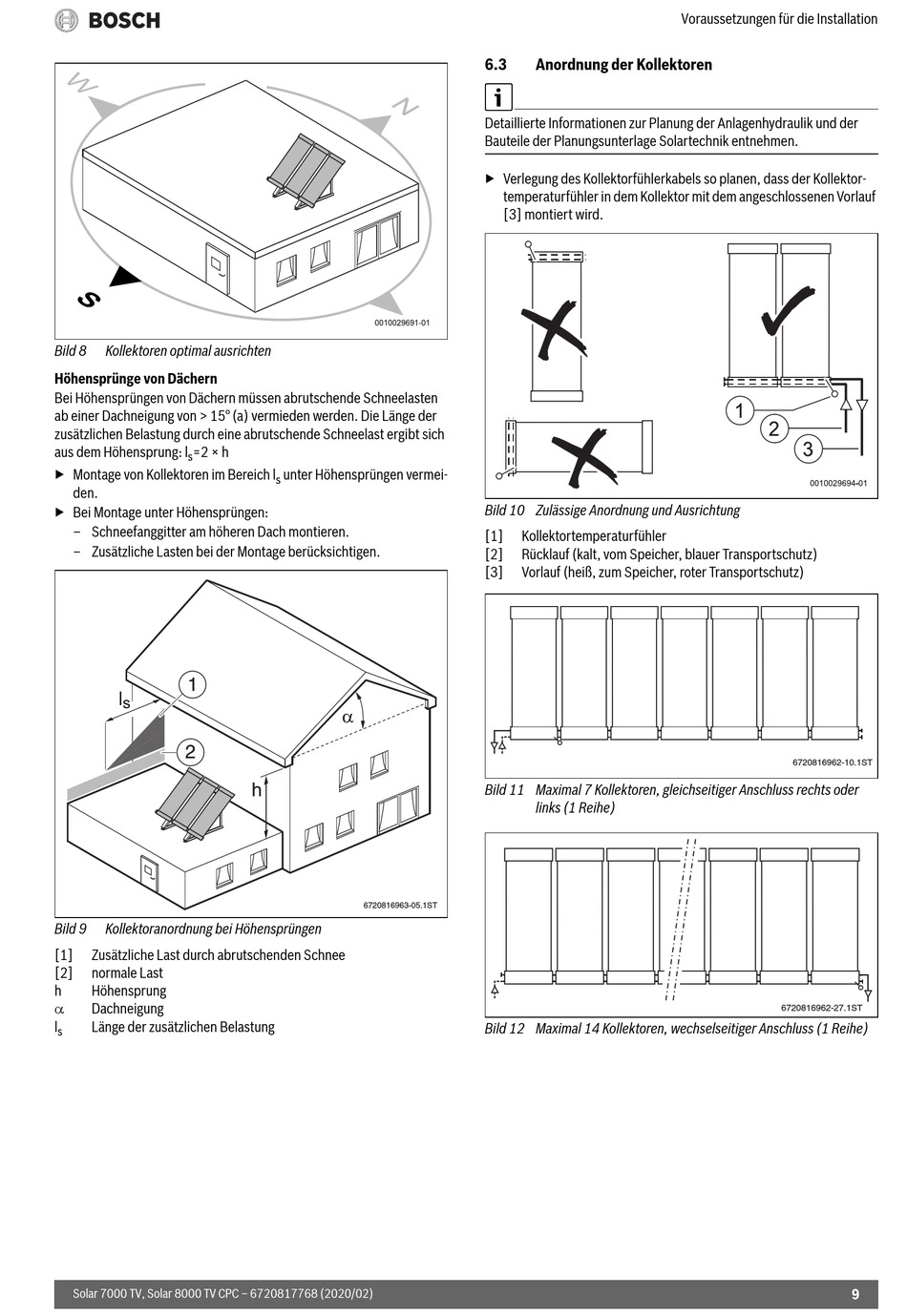

Bild 8
Kollektoren optimal ausrichten
Höhensprünge von Dächern
Bei Höhensprüngen von Dächern müssen abrutschende Schneelasten
ab einer Dachneigung von > 15° (a) vermieden werden. Die Länge der
zusätzlichen Belastung durch eine abrutschende Schneelast ergibt sich
aus dem Höhensprung: l
=2 × h
s
▶ Montage von Kollektoren im Bereich l
den.
▶ Bei Montage unter Höhensprüngen:
– Schneefanggitter am höheren Dach montieren.
– Zusätzliche Lasten bei der Montage berücksichtigen.
Bild 9
Kollektoranordnung bei Höhensprüngen
[1]
Zusätzliche Last durch abrutschenden Schnee
[2]
normale Last
h
Höhensprung
Dachneigung
l
Länge der zusätzlichen Belastung
s
Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02)
unter Höhensprüngen vermei-
s
6720816963-05.1ST
6.3
Anordnung der Kollektoren
Detaillierte Informationen zur Planung der Anlagenhydraulik und der
Bauteile der Planungsunterlage Solartechnik entnehmen.
▶ Verlegung des Kollektorfühlerkabels so planen, dass der Kollektor-
temperaturfühler in dem Kollektor mit dem angeschlossenen Vorlauf
[3] montiert wird.
Bild 10 Zulässige Anordnung und Ausrichtung
[1]
Kollektortemperaturfühler
[2]
Rücklauf (kalt, vom Speicher, blauer Transportschutz)
[3]
Vorlauf (heiß, zum Speicher, roter Transportschutz)
Bild 11 Maximal 7 Kollektoren, gleichseitiger Anschluss rechts oder
links (1 Reihe)
Bild 12 Maximal 14 Kollektoren, wechselseitiger Anschluss (1 Reihe)
Voraussetzungen für die Installation
6720816962-10.1ST
6720816962-27.1ST
9
