Voraussetzungen für die Installation

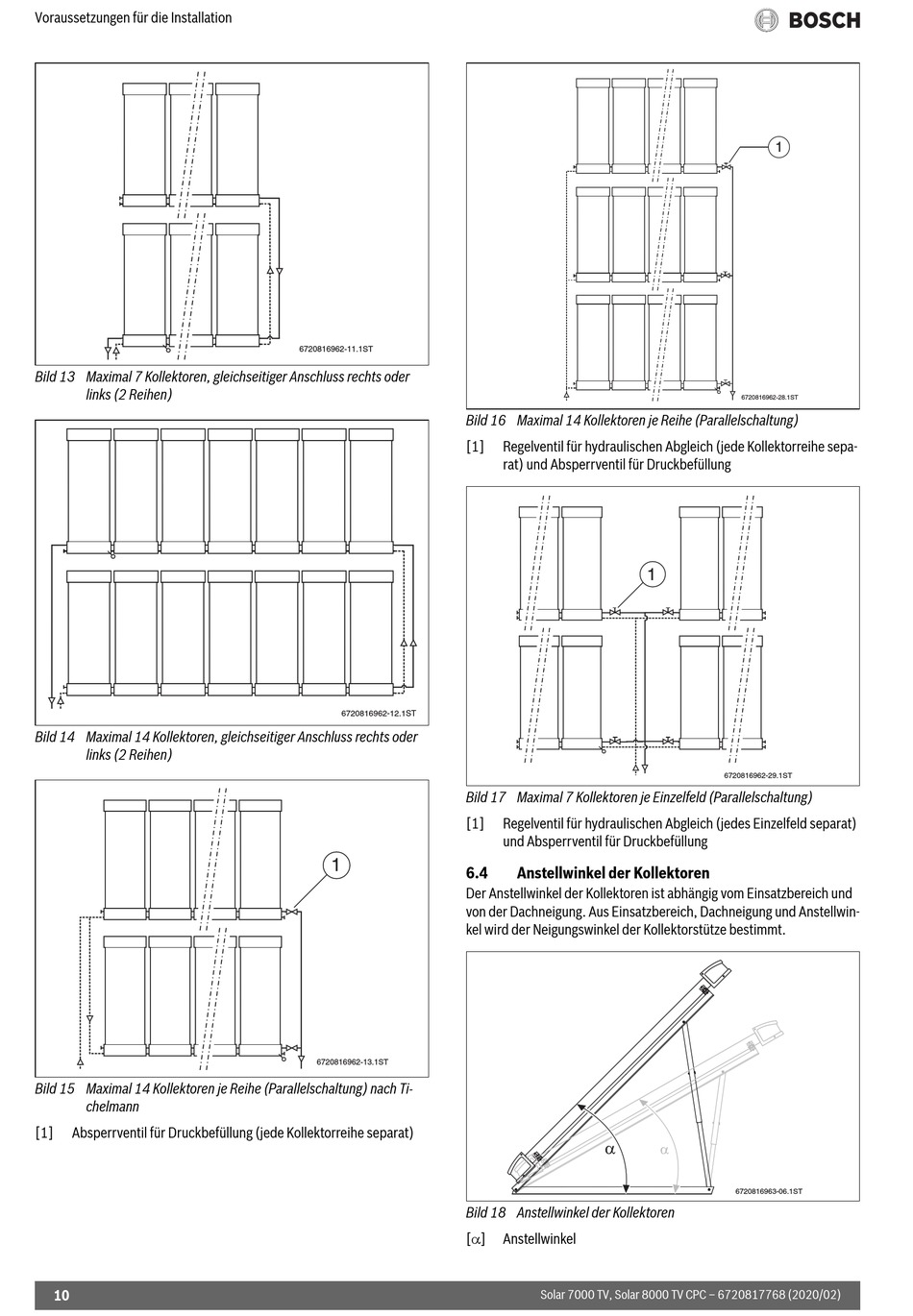

Bild 13 Maximal 7 Kollektoren, gleichseitiger Anschluss rechts oder
links (2 Reihen)
Bild 14 Maximal 14 Kollektoren, gleichseitiger Anschluss rechts oder
links (2 Reihen)
Bild 15 Maximal 14 Kollektoren je Reihe (Parallelschaltung) nach Ti-
chelmann
[1]
Absperrventil für Druckbefüllung (jede Kollektorreihe separat)
10
6720816962-11.1ST
Bild 16 Maximal 14 Kollektoren je Reihe (Parallelschaltung)
[1]
6720816962-12.1ST
Bild 17 Maximal 7 Kollektoren je Einzelfeld (Parallelschaltung)
[1]
1
6.4
Der Anstellwinkel der Kollektoren ist abhängig vom Einsatzbereich und
von der Dachneigung. Aus Einsatzbereich, Dachneigung und Anstellwin-
kel wird der Neigungswinkel der Kollektorstütze bestimmt.
6720816962-13.1ST
Bild 18 Anstellwinkel der Kollektoren
[]
Regelventil für hydraulischen Abgleich (jede Kollektorreihe sepa-
rat) und Absperrventil für Druckbefüllung
1
Regelventil für hydraulischen Abgleich (jedes Einzelfeld separat)
und Absperrventil für Druckbefüllung
Anstellwinkel der Kollektoren
Anstellwinkel
Solar 7000 TV, Solar 8000 TV CPC – 6720817768 (2020/02)
