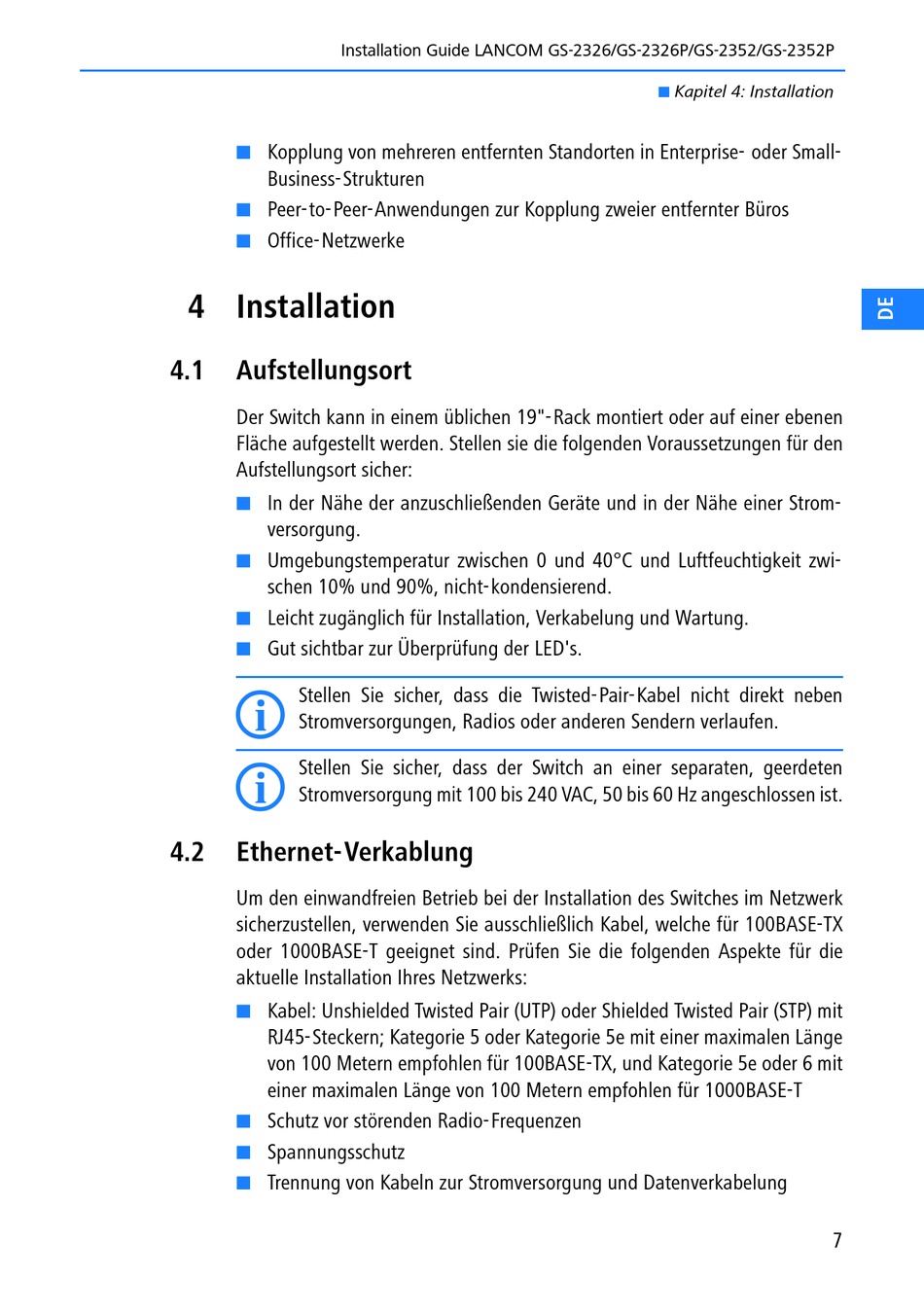

Installation Guide LANCOM GS-2326/GS-2326P/GS-2352/GS-2352P
Kopplung von mehreren entfernten Standorten in Enterprise- oder Small-
Business-Strukturen
Peer-to-Peer-Anwendungen zur Kopplung zweier entfernter Büros
Office-Netzwerke
4 Installation
4.1
Aufstellungsort
Der Switch kann in einem üblichen 19"-Rack montiert oder auf einer ebenen
Fläche aufgestellt werden. Stellen sie die folgenden Voraussetzungen für den
Aufstellungsort sicher:
In der Nähe der anzuschließenden Geräte und in der Nähe einer Strom-
versorgung.
Umgebungstemperatur zwischen 0 und 40°C und Luftfeuchtigkeit zwi-
schen 10% und 90%, nicht-kondensierend.
Leicht zugänglich für Installation, Verkabelung und Wartung.
Gut sichtbar zur Überprüfung der LED's.
Stellen Sie sicher, dass die Twisted-Pair-Kabel nicht direkt neben
I
Stromversorgungen, Radios oder anderen Sendern verlaufen.
Stellen Sie sicher, dass der Switch an einer separaten, geerdeten
I
Stromversorgung mit 100 bis 240 VAC, 50 bis 60 Hz angeschlossen ist.
4.2
Ethernet-Verkablung
Um den einwandfreien Betrieb bei der Installation des Switches im Netzwerk
sicherzustellen, verwenden Sie ausschließlich Kabel, welche für 100BASE-TX
oder 1000BASE-T geeignet sind. Prüfen Sie die folgenden Aspekte für die
aktuelle Installation Ihres Netzwerks:
Kabel: Unshielded Twisted Pair (UTP) oder Shielded Twisted Pair (STP) mit
RJ45-Steckern; Kategorie 5 oder Kategorie 5e mit einer maximalen Länge
von 100 Metern empfohlen für 100BASE-TX, und Kategorie 5e oder 6 mit
einer maximalen Länge von 100 Metern empfohlen für 1000BASE-T
Schutz vor störenden Radio-Frequenzen
Spannungsschutz
Trennung von Kabeln zur Stromversorgung und Datenverkabelung
Kapitel 4: Installation
7
