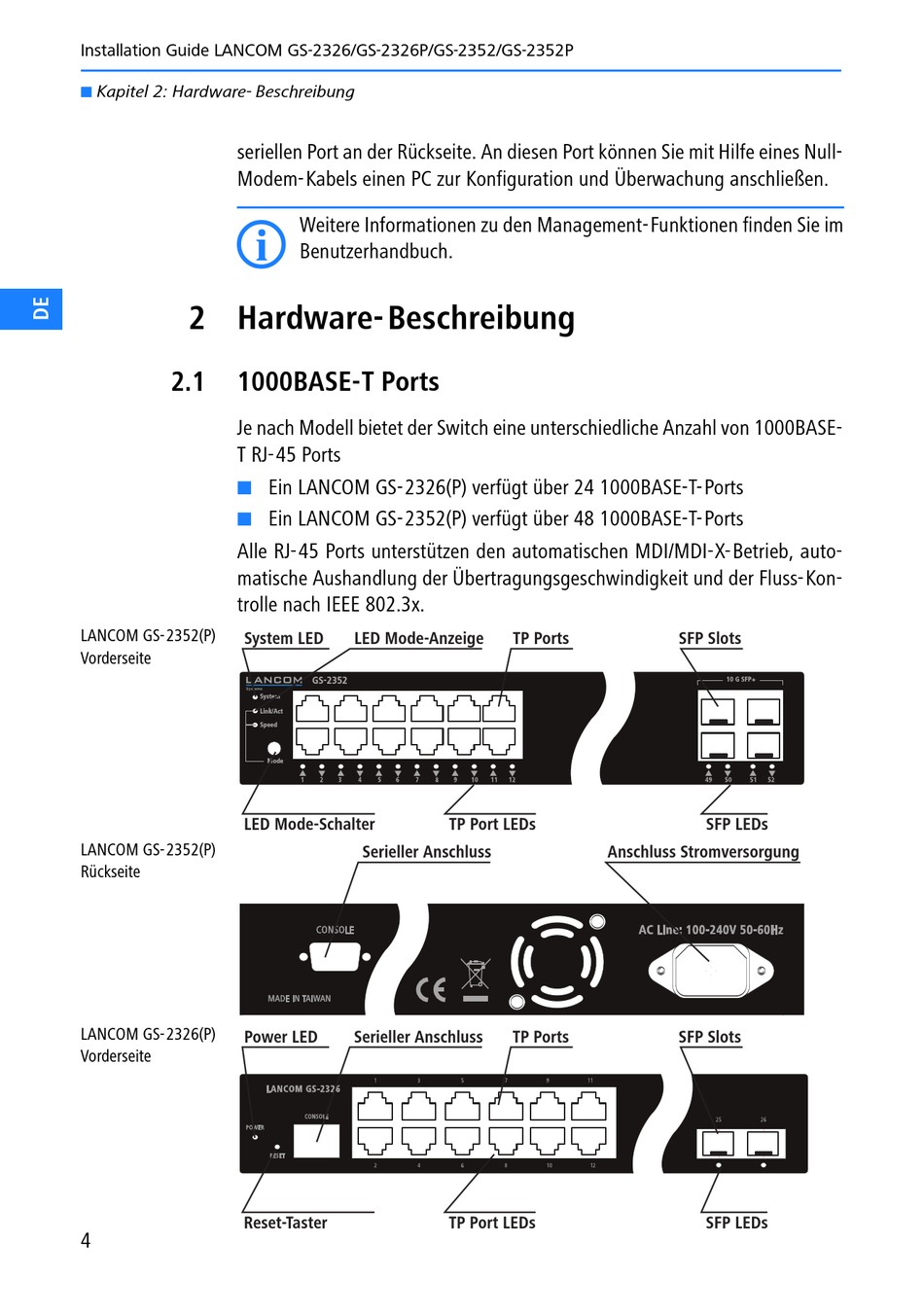

Installation Guide LANCOM GS-2326/GS-2326P/GS-2352/GS-2352P
Kapitel 2: Hardware- Beschreibung
seriellen Port an der Rückseite. An diesen Port können Sie mit Hilfe eines Null-
Modem-Kabels einen PC zur Konfiguration und Überwachung anschließen.
I
2 Hardware-Beschreibung
2.1
1000BASE-T Ports
Je nach Modell bietet der Switch eine unterschiedliche Anzahl von 1000BASE-
T RJ-45 Ports
Alle RJ-45 Ports unterstützen den automatischen MDI/MDI-X-Betrieb, auto-
matische Aushandlung der Übertragungsgeschwindigkeit und der Fluss-Kon-
trolle nach IEEE 802.3x.
LANCOM GS-2352(P)
System LED
Vorderseite
LED Mode-Schalter
LANCOM GS-2352(P)
Rückseite
LANCOM GS-2326(P)
Power LED
Vorderseite
Reset-Taster
4
Weitere Informationen zu den Management-Funktionen finden Sie im
Benutzerhandbuch.
Ein LANCOM GS-2326(P) verfügt über 24 1000BASE-T-Ports
Ein LANCOM GS-2352(P) verfügt über 48 1000BASE-T-Ports
LED Mode-Anzeige
GS-2352
System
Link/Act
Speed
Mode
Serieller Anschluss
Serieller Anschluss
TP Ports
TP Port LEDs
Anschluss Stromversorgung
TP Ports
TP Port LEDs
SFP Slots
10 G SFP+
SFP LEDs
SFP Slots
SFP LEDs
