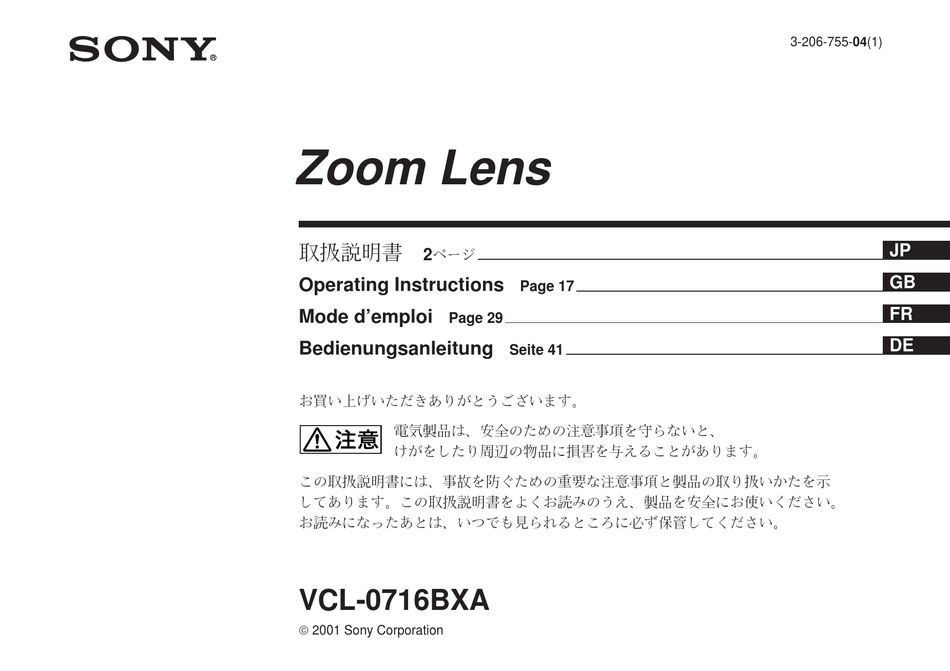

Zoom Lens
取扱説明書 
2
ページ
Operating Instructions
Mode d'emploi
Page 29
Bedienungsanleitung
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示
してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。
VCL-0716BXA
 2001 Sony Corporation
Page 17
Seite 41
3-206-755-04(1)
JP
GB
FR
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VCL-0716BXA

Inhaltszusammenfassung für Sony VCL-0716BXA

  • Seite 41 Deutsch Inhaltsverzeichnis Zur besonderen Beachtung ........42 WARNUNG Vorbemerkungen ............42 Lage und Funktion der Teile ........43 Um die Gefahr von Bränden oder Einstellung der Flanschbrennweite ......45 elektrischen Schlägen zu verringern, darf Einstellung der Blende ..........46 Manuelle Einstellung ........46 dieses Gerät nicht Regen oder Automatische Einstellung ........

  • Seite 42: Zur Besonderen Beachtung

    Vorbemerkungen Zur besonderen Beachtung Das VCL-0716BXA ist ein 16fach 1/2-Zoll-Zoomobjektiv Zum Objektiv für Sony CCD-Farbvideokameras. • Reinigen Sie das Objektiv mit einem Blasepinsel oder mit Alle Einstellungen können manuell am Objektiv Reinigungspapier. Zu intensives Reinigen schadet dem vorgenommen werden. Wenn das Objektiv an der getrennt Objektiv.

  • Seite 43: Lage Und Funktion Der Teile

    Lage und Funktion der Teile...
  • Seite 44 Lage und Funktion der Teile 1 Wahlschalter für manuelle/automatische Blenden-, Blendeneinstellung Zoom- und Fokussiereinstellung (I/Z/F M/A) 5 Blendenring Die Schalter I, Z und F stehen werksseitig auf A, so daß das Zum manuellen Einstellen der Blende stellen den I-Schalter Objektiv von der Fernbedienung RM-C950 (nicht 1 auf M, und drehen Sie dann den Blendenring.

  • Seite 45: Einstellung Der Flanschbrennweite

    Einstellung der Flanschbrennweite Im folgenden wird die Einstellung der Flanschbrennweite (Abstand zwischen Objektivanschluß und Bildebene) behandelt. Eine Einstellung der Flanschbrennweite ist in 2,10 folgenden Fällen erforderlich: Wenn beim Vor- oder Zurückzoomen das Bild nicht scharf OPERATION MODE bleibt. FOCUS ZOOM IRIS M––A M––A M––A Richten Sie das Objektiv auf das Motiv, das aufgenommen werden soll oder auf ein beliebiges...

  • Seite 46: Einstellung Der Blende

    Einstellung der Flanschbrennweite Einstellung der Blende Drehen Sie die Ff-Einstellring-Feststellschraube nach Manuelle Einstellung links, um den Ring zu lösen, und stellen Sie das Motiv von Schritt 1 dann am Ring scharf. Berühren Sie dabei den Fokussierring nicht. OPERATION MODE Wiederholen Sie die Schritte 4 bis 7 so oft, bis das FOCUS ZOOM IRIS M––A M––A M––A Motiv sowohl im Tele- als auch im Weitwinkelbereich...

  • Seite 47: Automatische Einstellung

    DXC-9100P, DXC-990, DXC-990P (nicht mitgeliefert) angebracht ist, kann die Blende von der Fernbedienung RM-C950 (nicht mitgeliefert) aus eingestellt werden. Einstellverfahren Das Einstellverfahren hängt von der Einstellung des I- Schalters am VCL-0716BXA und von der Einstellung des AUTO/MANUAL-Schalters der RM-C950 ab. RM-C950 VCL-0716BXA RM-C950 AUTO/...

  • Seite 48: Fokussieren

    Fokussieren Es kann wahlweise manuell oder von der Fernbedienung Fokussieren von der Fernbedienung RM-C950 aus RM-C950 aus fokussiert werden. Manuelles Fokussieren OPERATION MODE FOCUS ZOOM IRIS M––A M––A M––A OPERATION MODE FOCUS ZOOM IRIS M––A M––A M––A RM-C950 Wenn das Objektiv an der Videokamera DXC-9000, DXC-9100P, DXC-990, DXC-990P (nicht mitgeliefert) angebracht ist, kann das Fokussieren von der Fernbedienung RM-C950 (nicht mitgeliefert) aus erfolgen.

  • Seite 49: Zoomen

    Zoomen Es kann manuell oder von der RM-C950 gezoomt werden. Zoomen von der Fernbedienung RM-C950 aus Manuelles Zoomen OPERATION MODE FOCUS ZOOM IRIS M––A M––A M––A OPERATION MODE FOCUS ZOOM IRIS M––A M––A M––A RM-C950 Wenn das Objektiv an der Videokamera DXC-9000, DXC-9100P, DXC-990, DXC-990P (nicht mitgeliefert) angebracht ist, kann von der Fernbedienung RM-C950 (nicht mitgeliefert) aus gezoomt werden.

  • Seite 50: Nahaufnahmen

    Nahaufnahmen Mit der Macro-Funktion kann dicht an kleine Objekte (Fotos, Insekten usw.) herangegangen werden, so daß sie bildfüllend aufgezeichnet werden. Es kann bis auf 40 mm (bei f 7,3 mm) herangegangen werden. OPERATION MODE Stellen Sie den F- und Z-Schalter auf M. FOCUS ZOOM IRIS M––A M––A M––A Gegen Sie mit dem Objektiv so dicht an das Motiv...

  • Seite 51: Zum Abnehmen Der Sonnenblende

    Nahaufnahmen Technische Daten Allgemeines Zum Abnehmen der Sonnenblende Gewicht ca. 870 g (ausschl. Sonnenblende) Betriebstemperatur –5 °C – +45 °C Auf FREE stellen. Lagertemperatur –20 °C – +60 °C Zoom Brennweite 7,3 mm – 117 mm Zoomeinstellung (umschaltbar), 16fach ferngesteuert oder manuell Blende Max.

  • Seite 52: Objektivanschluß

    Technische Daten Objektivanschluß Filtergewinde 62 mm Durchmesser, 0,75 mm Gewindesteigung Mount Bajonett (38 mm, Flansch) ∞: 182.3, M.O.D: 187 ∞: 143.5, M.O.D: 148.2 Einheit: mm Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Sony Corporation Printed in Japan...
