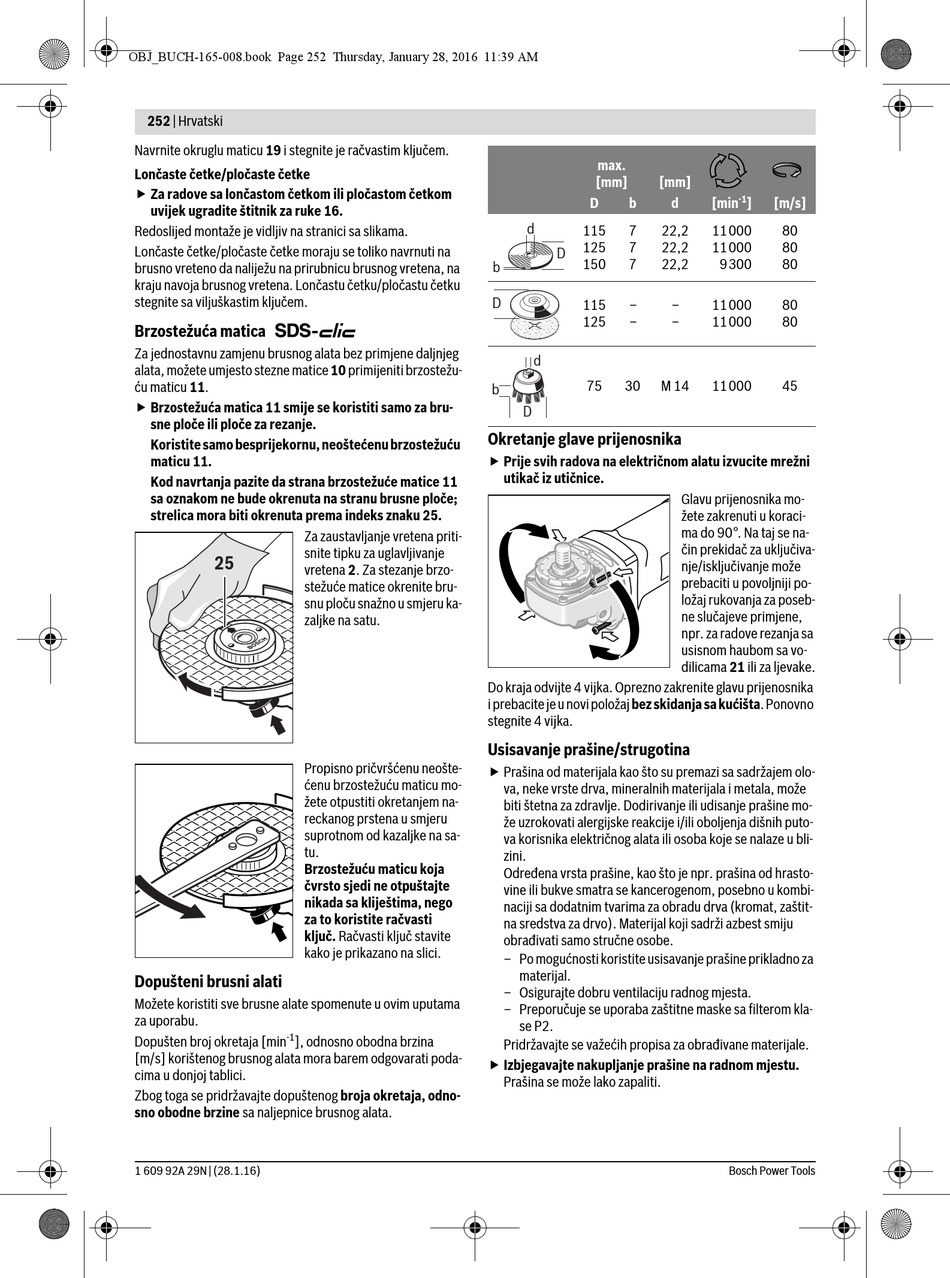

OBJ_BUCH-165-008.book Page 252 Thursday, January 28, 2016 11:39 AM
252 | Hrvatski
Navrnite okruglu maticu 19 i stegnite je račvastim ključem.
Lončaste četke/pločaste četke
Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 16.
Redoslijed montaže je vidljiv na stranici sa slikama.
Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.
Brzostežuća matica
Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice 10 primijeniti brzostežu-
ću maticu 11.
Brzostežuća matica 11 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.
Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 11.
Kod navrtanja pazite da strana brzostežuće matice 11
sa oznakom ne bude okrenuta na stranu brusne ploče;
strelica mora biti okrenuta prema indeks znaku 25.
Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
25
vretena 2. Za stezanje brzo-
stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.
Propisno pričvršćenu neošte-
ćenu brzostežuću maticu mo-
žete otpustiti okretanjem na-
reckanog prstena u smjeru
suprotnom od kazaljke na sa-
tu.
Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego
za to koristite račvasti
ključ. Račvasti ključ stavite
kako je prikazano na slici.
Dopušteni brusni alati
Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.
-1
Dopušten broj okretaja [min
], odnosno obodna brzina
[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.
Zbog toga se pridržavajte dopuštenog broja okretaja, odno-
sno obodne brzine sa naljepnice brusnog alata.
1 609 92A 29N | (28.1.16)
max.
[mm]
[mm]
D
b
d
115
7
22,2
125
7
22,2
D
150
7
22,2
b
D
115
–
125
–
d
75
30
M 14
b
D
Okretanje glave prijenosnika
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Do kraja odvijte 4 vijka. Oprezno zakrenite glavu prijenosnika
i prebacite je u novi položaj bez skidanja sa kućišta. Ponovno
stegnite 4 vijka.
Usisavanje prašine/strugotina
Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Po mogućnosti koristite usisavanje prašine prikladno za
materijal.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-
se P2.
Pridržavajte se važećih propisa za obrađivane materijale.
Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
-1
d
[min
]
[m/s]
11000
80
11000
80
9300
80
–
11000
80
–
11000
80
11000
45
Glavu prijenosnika mo-
žete zakrenuti u koraci-
ma do 90°. Na taj se na-
čin prekidač za uključiva-
nje/isključivanje može
prebaciti u povoljniji po-
ložaj rukovanja za poseb-
ne slučajeve primjene,
npr. za radove rezanja sa
usisnom haubom sa vo-
dilicama 21 ili za ljevake.
Bosch Power Tools
