USB-PORT (NUR Z-SG3)
Das Modul wurde für den Austausch von Daten mit den Modalitäten konzipiert, die vom Protokoll ModBUS definiert
werden. Das Modul weist eine Steckverbindung Micro USB und kann über Software-Anwendungen konfiguriert werden.
Der serielle USB-Port verwendet die folgenden Kommunikationsparameter: 38400 BAUD, 8BIT, NO PARITY, 1 STOP BIT,
ModBUS ADDRESS 1. Der Kommunikationsport USB verhält sich genau, wie der Bus RS485, mit Ausnahme für die
Kommunikationsparameter. Während der Benutzung des USB-Ports ist der Port RS485 deaktiviert.

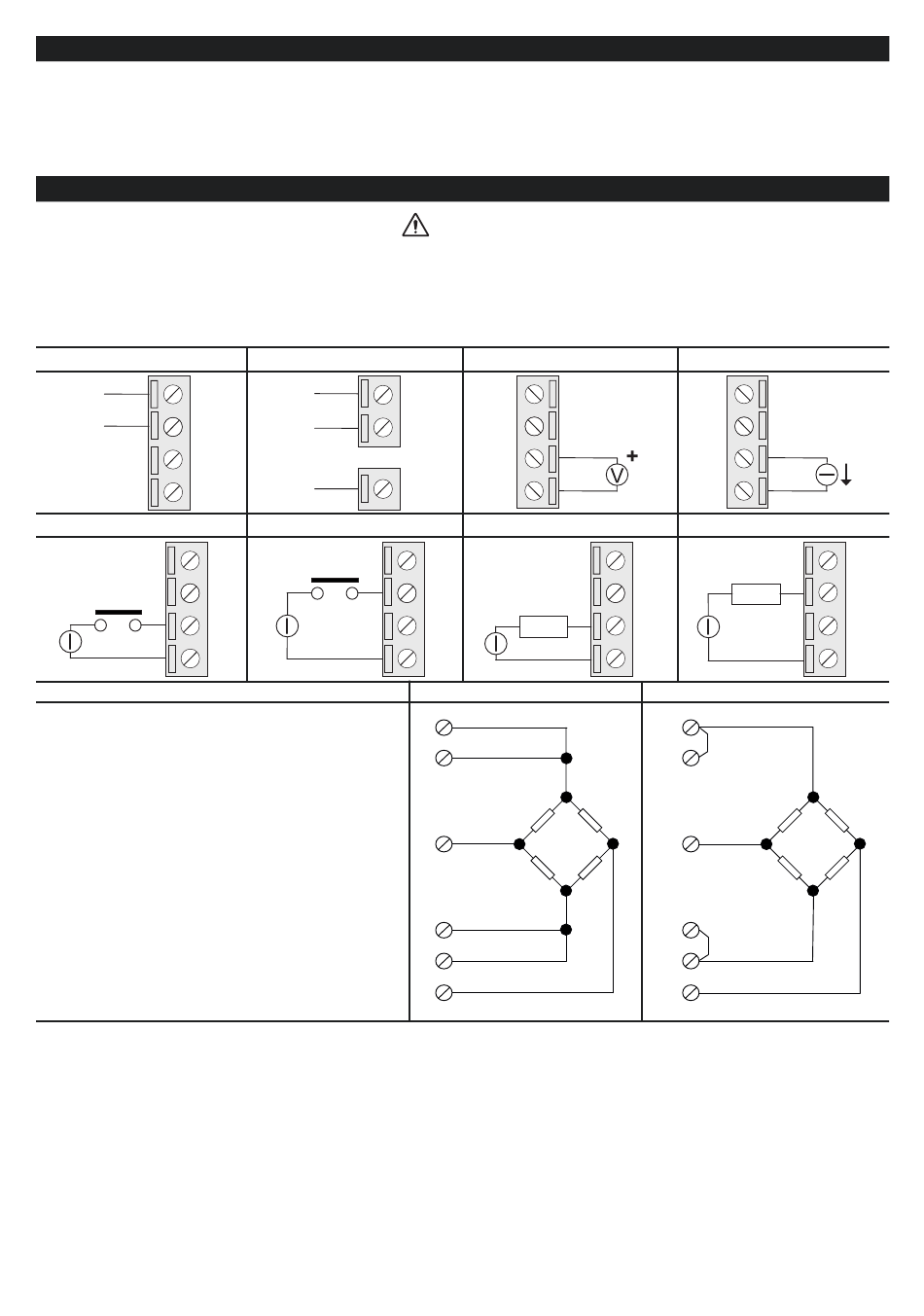

ELEKTRISCHE ANSCHLÜSSE
Die oberen Grenzwerte der Stromversorgung dürfen nicht überschritten werden; anderenfalls wird das Modul schwer beschädigt
Zur Erfüllung der Anforderungen an die elektromagnetische Immunität:
•
abgeschirmte Kabel für die Signale verwenden;
•
die Abschirmung an die bevorzugte Erdung des Instruments anschließen;
•
die abgeschirmten Kabel von den Leistungskabeln fernhalten (Inverter, Motoren, Induktionsöfen usw.).
Stromversorgung
Vac/Vdc
Vac/Vdc
Digitaler Eingang 1
+
V ext
Lastzelle
Anschluss an die Lastzelle über 4 oder 6 Leiter:
Die Klemmen haben die folgende Bedeutung:
13: Positive Stromversorgung der Lastzelle
11: Lesung positive Stromversorgung der Lastzelle
9: Plus Lesung Zelle
12: Lesung negative Stromversorgung der Lastzelle
14: Negative Stromversorgung der Lastzelle
10: Minus Lesung Zelle
Für die Anschlüsse müssen abgeschirmte Kabel
verwendet werden.
MI00598-0-DE
RS485
4
A
3
B
2
GND
1
Digitaler Eingang 2
8
7
+
V ext
6
5
INSTALLATIONSHANDBUCH
ACHTUNG
Analogausgang (V)
1
13
14
2
15
8
16
digitaler Ausgang 1
8
7
LOAD
6
+
V ext
5
6 Leiter
+
Excitation
13
+
Sense
11
+
Signal
9
-
Sense
12
-
Excitation
14
-
Signal
10
Analogausgang (mA)
13
14
15
16
digitaler Ausgang 2
8
7
LOAD
+
V ext
6
5
4 Leiter
+
Excitation
13
11
+
Signal
9
12
-
Excitation
14
-
Signal
10
A
8
7
6
5
4/4
