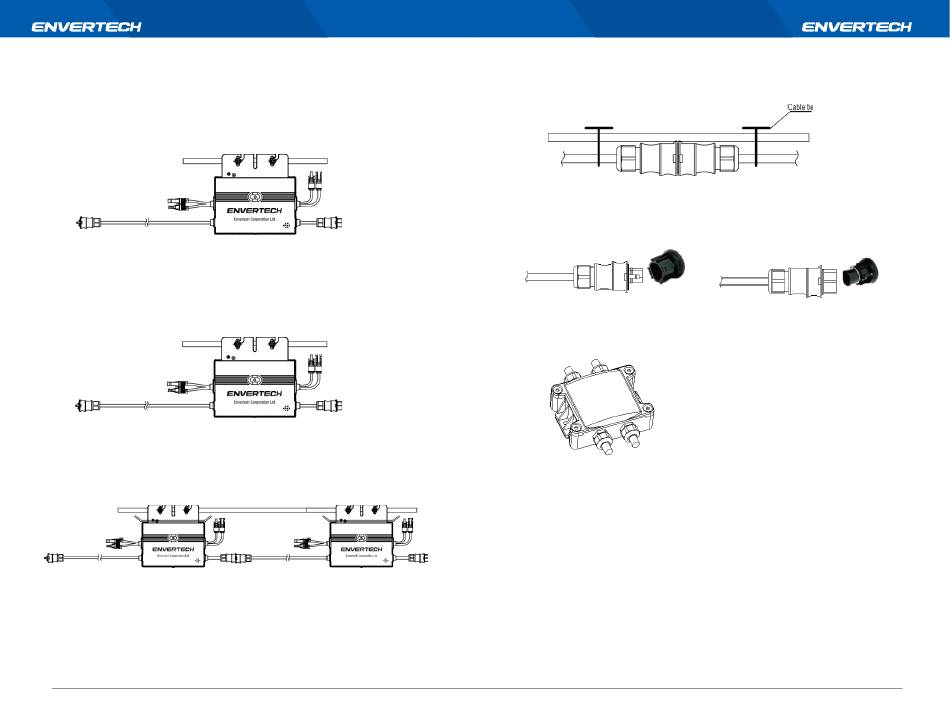

Schritt 1：Mikro-Wechselrichter auf dem Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-Moduls auf dem Montagegestell um die Positionierung der
Mikro-Wechselrichter zu erleichtern. Montieren Sie alle Mikro-Wechselrichter unter den Modulen um
Witterungseinflüsse zu vermeiden, wobei die Marke nach unten zeigt.
Schritt 2: Erdung
Mikro-Wechselrichter und Module müssen gemäß den nationalen Normen mit dem Schutzleiter
verbunden werden.
Befestigen Sie den Erdungsleiter mit Schrauben an der Erdungsbohrung des Mikro-Wechselrichters, damit
die Erdung des Mikro-Wechselrichters realisiert werden kann.
Schritt 3: Mikro-Wechselrichter AC-Kabel seriell verbinden
Verbinden Sie die AC-Stecker auf beiden Seiten der Mikro-Wechselrichter miteinander.
9
Schritt 4: AC-Kabel befestigen
Befestigen Sie die AC-Kabel und den Schutzleiter mit Kabelbindern am Montagegestell.
Schritt 5: Den unbenutzten Stecker derAC-Kabel versiegeln.
Stecken Sie die Endkappe direkt in den Stecker am unbenutzten Ende, und kontrollieren Sie
ob es wirklich eingerastet ist.
Schritt 6: Die AC-Kabel an die Installationsdose anschließen
Schließen Sie AC-Kabel am Eingang der Installationsdose.
