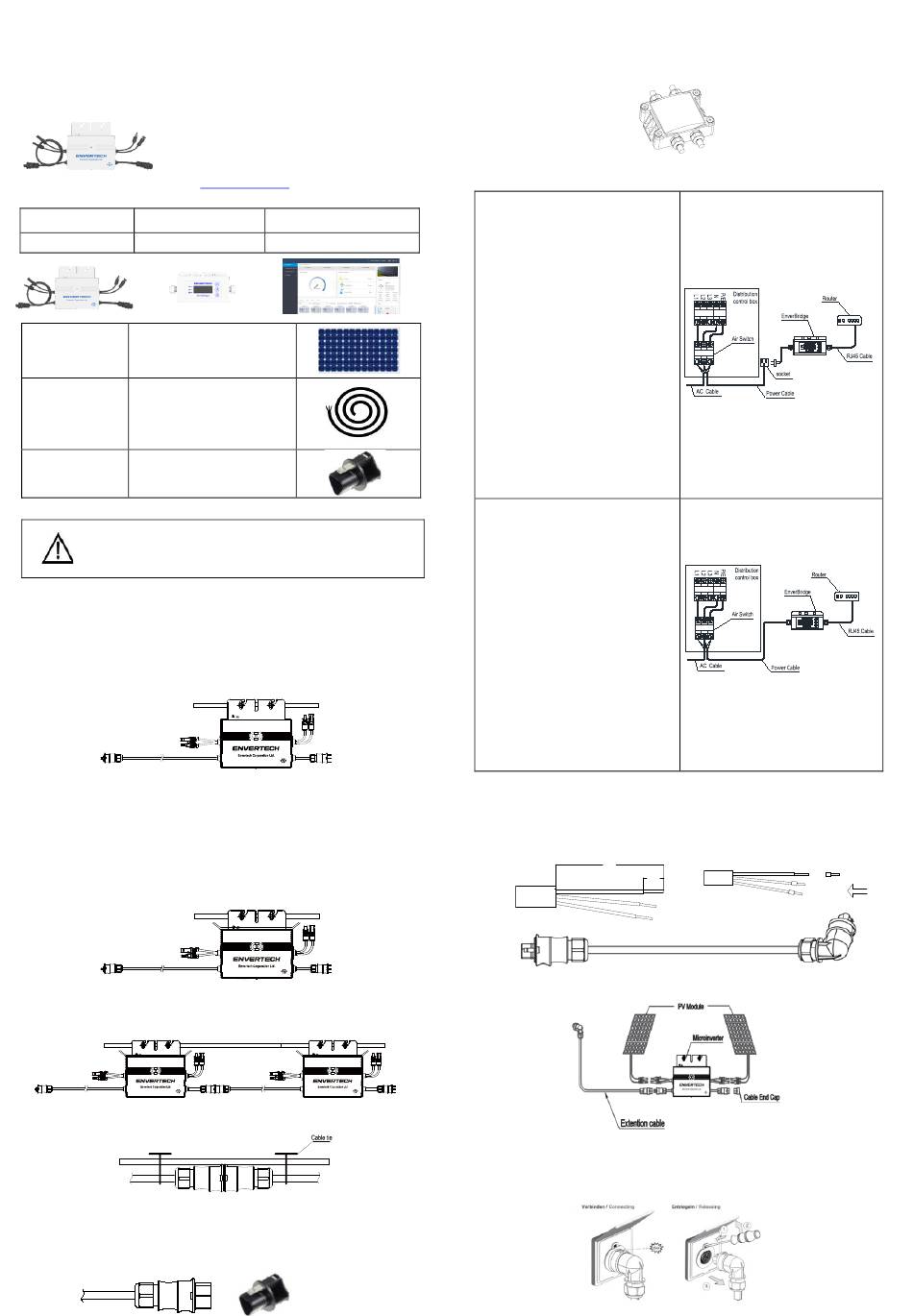

Envertech EVT560 Schnelle Installationsanleitung

Envertech EVT560 - Schnelle
Installationsanleitung
Bitte lesen Sie die folgenden Anweisungen und
Sicherheitshinweise gut durch und befolgen
Sie diese. Sie können die Anleitungen oder
andere technische Dokumente auf unserer
Website finden und herunterladen:
www.envertec.com
Komponenten
Mikro-Wechsel Überwachungsgerät
richter

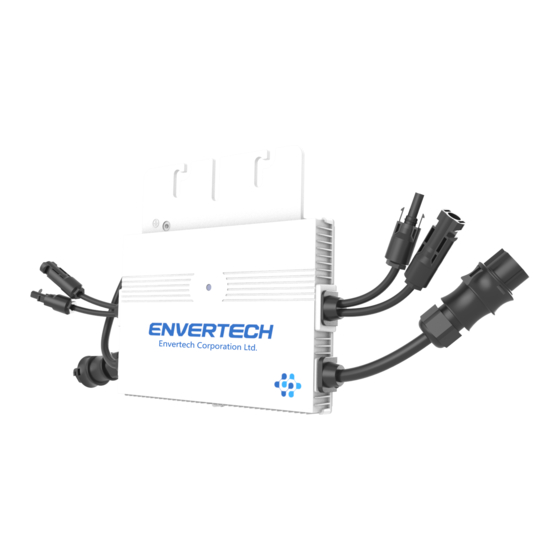

EVT560 EnverBridge
60-Zellen- /
PV-Modul
72-Zellen-Modul
AC-Verlängeru
Um die AC-Seite an das
ngskabel
Netz anzuschließen.
(optional)
Dreileiterkabel: AWG12
AC-Endkappe
oder höher.
Installieren Sie das Gerät nicht, wenn dies noch nicht vom
Stromnetz getrennt und das Solarpanel nicht abgedeckt oder
getrennt wurde.
Installation der Envertech EVT560 Microinverter
1. Montieren Sie die Mikro-Wechselrichter auf dem Rack
Markieren Sie die geschätzte Mitte jedes PV-Moduls im Rack, um die Lokalisierung
von Mikro-Wechselrichtern zu erleichtern.
Montieren Sie alle Mikro-Inverter unter den Modulen, um Regen und Sonne zu
vermeiden. Die Marke muss nach unten zeigen.
Bitte stellen Sie sicher, dass sich weniger als10 EVT560-Einheiten in jedem Zweig
befinden (12AWG).
2. Erdung
Verbinden Sie Mikro-Wechselrichter und Module gemäß den nationalen Normen an
den Erdungsleiter.
Befestigen Sie das Erdungskabel
Mikro-Wechselrichters, damit die Erdung der Mikro-Wechselrichter realisiert werden
kann.
3. Serielles Verbinden der Wechselstromkabel des
Mikro-Wechselrichters
Verbinden Sie die Wechselstromstecker auf beiden Seiten der Mikro-Wechselrichter
Hand in Hand.
4. Schnelle AC-Kabel
Befestigen Sie AC-Kabel und Erdungskabel mit Kabelbindern am Rack.
5. Versiegelung des nicht verwendeten Steckers des AC-Kabels
Bitte setzen Sie die Endkappe direkt in den Anschluss am nicht verwendeten
Ende ein und prüfen Sie, ob dies richtig eingesetzt ist.
.
EnverPortal
www.envertecportal.com
mit Schrauben am Erdungsloch des
6. Verbinden des Netzkabels mit der Anschlussdose
Verbinden Sie das Netzkabel mit dem Eingang der Anschlussdose.
7. Installation von EnverBridge
Option 1: Innenaufstellung (I)
1. Schalten Sie den Luftschalter aus und
schließen Sie die EnverBridge an die
Steckdose an. Diese Operation sollte
unter Anleitung von Fachleuten
durchgeführt werden.
2.Fixieren Sie EnverBridge an der
richtigen Position in oder in der Nähe
des Verteilerkastens.
3. Öffnen Sie die Abdeckung auf der
rechten Seite von EnverBridge. Führen
Sie das RJ45-Kabel durch
wasserdichten Anschluss und verbinden
Sie es mit dem Netzwerkeingang.
Schließen Sie die Abdeckung und
überprüfen Sie erneut, ob sie vollständig
versiegelt ist. ；
4. Verlegen Sie das RJ45-Kabel und
schließen Sie die andere Seite an Ihren
Router an.
5. Stecken Sie den EnverBridge-Stecker
in die Steckdose.
Option 2: Innenaufstellung (II)
1. Öffnen Sie die Abdeckung auf der
rechten Seite von EnverBridge. Führen
Sie das RJ45-Kabel durch
wasserdichten Anschluss und verbinden
Sie es mit dem Netzwerkeingang.
Schließen Sie die Abdeckung und
überprüfen Sie erneut, ob sie vollständig
versiegelt ist.
2. Verlegen Sie das RJ45-Kabel und
schließen Sie es an Ihren Router an.
3. Bringen Sie die EnverBridge an der
richtigen Stelle im oder in der Nähe des
Verteilerkastens an.
4. Schalten Sie den Luftschalter aus und
schließen Sie das Netzkabel
EnverBridge an den Luftschalter an.
Diese Operation sollte unter Anleitung
von Fachleuten durchgeführt werden.
8. Vorbereiten Sie das AC-Verlängerungskabel
1) Entfernen Sie die Haut der beiden Enden des Verlängerungskabels um y = 40
mm und die Haut der internen Drähte um x = 14 mm. Setzen Sie die
Metallklemmen auf die offenen Teile und klemmen Sie sie fest, um die
VerVerbindung festzuziehen.
Y=40mmR
2) Verbinden einer Seite des Verlängerungskabels mit der Anschlussdose;
3) Verbinden der anderen Seite des Verlängerungskabels mit dem Luftschalteran.
den
den
von
Y=14mmR
