Viessmann VITOAIR FS 300E Planungsanleitung

Viessmann VITOAIR FS 300E Planungsanleitung

Wohnungslüftungs-system mit wärme- und feuchterückgewinnung wandhängend oder bodenstehend
Vorschau ausblenden Andere Handbücher für VITOAIR FS 300E:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

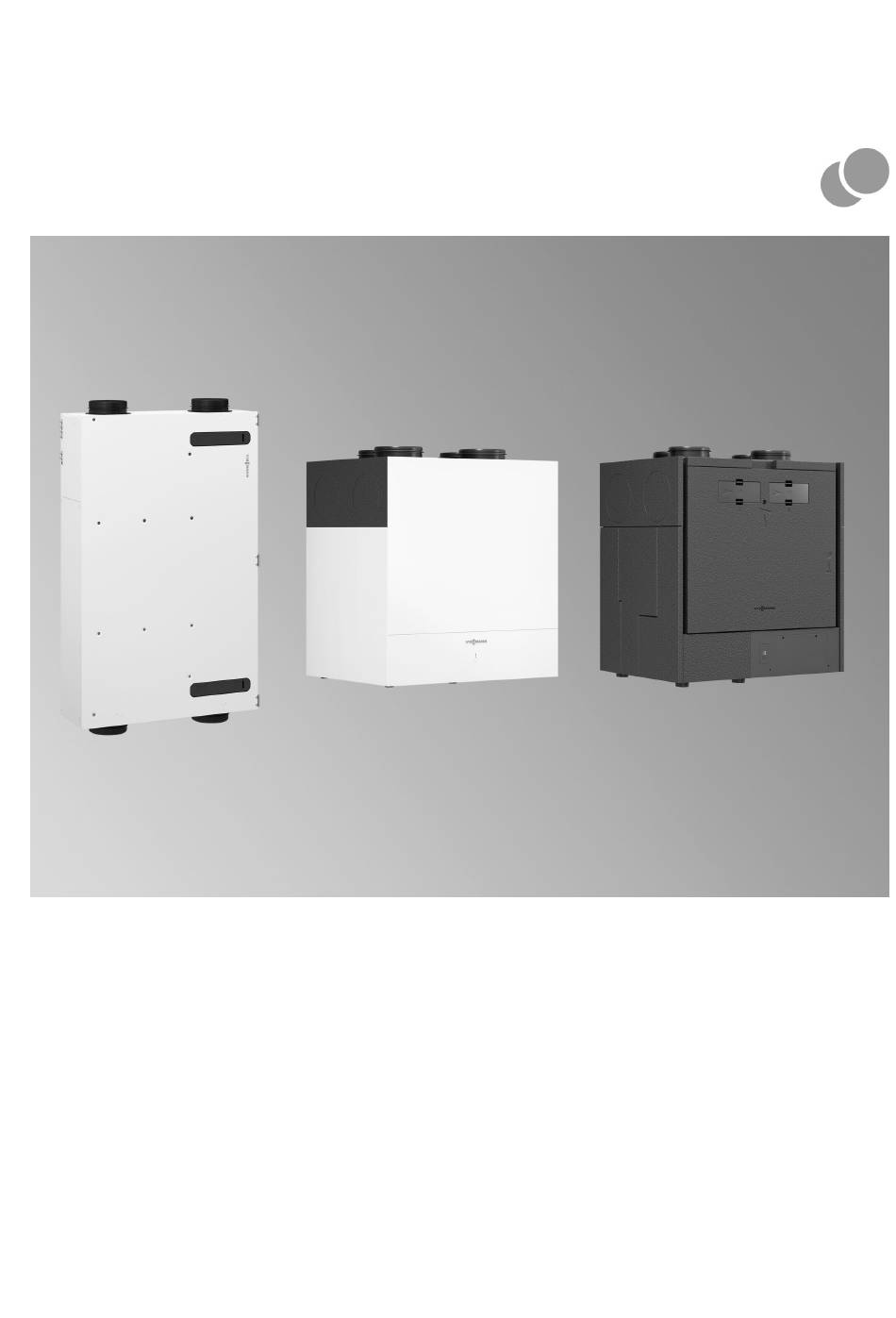

VIESMANN
Planungsanleitung
VITOAIR FS
Typ 300E
Decken-, Wand- oder Bodenmontage
Bedienung über Bedienteil (4-Stufen-Taster, Vitotrol 300-E,
■
optional) oder ViCare App
■
Luftvolumenstrom bis 300 m
Automatischer Bypass und integriertes Vorheizregister
■
(optional)
Integrierter Enthalpiewärmetauscher
■
6179373 DE
10/2025
3
/h
Wohnungslüftungs-System mit Wärme- und Feuchterückgewinnung
VITOAIR CT
Typ 300E/450E/600E
Typ 300S/450S/600S
Typ P350S/P450S
Wand- oder Bodenmontage
Bedienung über Bedienteil (4-Stufen-Taster, Vitotrol 300-E,
■
optional) oder ViCare App
■
Luftvolumenstrom bis 600 m
Automatischer Bypass und integriertes Vorheizregister
■
(optional)
Integrierter Standard-Wärmetauscher oder Enthalpiewär-
■
metauscher
VITOAIR
wandhängend oder bodenstehend
3
/h
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOAIR FS 300E

Inhaltszusammenfassung für Viessmann VITOAIR FS 300E

  • Seite 1 VIESMANN VITOAIR Wohnungslüftungs-System mit Wärme- und Feuchterückgewinnung wandhängend oder bodenstehend Planungsanleitung VITOAIR FS VITOAIR CT Typ 300E Typ 300E/450E/600E Decken-, Wand- oder Bodenmontage Bedienung über Bedienteil (4-Stufen-Taster, Vitotrol 300-E, ■ Typ 300S/450S/600S optional) oder ViCare App ■ Luftvolumenstrom bis 300 m Typ P350S/P450S Automatischer Bypass und integriertes Vorheizregister ■...
  • Seite 2 Bester Service, beste Preise Ihr Online-Fachhändler für: • Kostenlose und individuelle Beratung • TOP Bewertungen • Hochwertige Produkte • Exzelenter Kundenservice • Kostenloser und schneller Versand • Über 20 Jahre Erfahrung E-Mail: info@unidomo.de Tel.: 04621 - 30 60 89 0 www.unidomo.de uniDomo GmbH &...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Grundlagen 1.1 Heizwärmebedarf ......................1.2 Kontrollierte Wohnungslüftung ..................1.3 Geräuschentwicklung ....................■ Schall ........................■ Schallausbreitung in Gebäuden ................■ Schallreflexion und Schalldruckpegel (Richtfaktor Q) im Außenbereich ....■ Schallausbreitung über das Leitungssystem ............■ Schallübertragung zwischen Räumen ..............1.4 Übersicht der Lüftungsgeräte ..................
  • Seite 4 Inhaltsverzeichnis (Fortsetzung) Planungshinweise Vitoair CT 6.1 Anforderungen an die Aufstellung ................■ Mindestabstände ..................... 38 ■ Wandmontage in Verbindung mit EPP-Bögen 90° ..........39 6.2 Aufstellvarianten ......................■ Aufstellung innerhalb der luftdichten und wärmegedämmten Gebäudehülle ..41 ■ Aufstellung im unbeheizten Keller ................41 ■...

  • Seite 5: Grundlagen

    Grundlagen 1.1 Heizwärmebedarf Anteil Wärmerückgewinnung Lüftungswärmebedarf (Verluste durch Luftaustausch) Transmissionswärmebedarf (Verluste über die Gebäudehülle) Wärmebedarf für Trinkwassererwärmung Entwicklung des Heizwärmebedarfs in Abhängigkeit des Baustandards (Einfamilienhaus, 3 bis 4 Personen, 150 m Nutzfläche, A/V = 0,84) A Gebäudebestand D Niedrigenergiehaus (NEH) B Gebäude ab 1984 E Passivhaus C Gebäude ab 1995...

  • Seite 6: Geräuschentwicklung

    Grundlagen (Fortsetzung) 1.3 Geräuschentwicklung Schall Der Hörbereich des Menschen umfasst den Druckbereich von Wahrgenommen werden die Änderungen des Luftdrucks, falls sie zwischen 20 und 20000 mal in der Sekunde (20 Hz bis 20000 Hz) 20 ∙ 10 –6 Pa (Hörschwelle) bis 20 Pa (1 zu 1 Million). Die Schmerz- erfolgen.

  • Seite 7: Schall

    Grundlagen (Fortsetzung) Schallausbreitung in Gebäuden Die Schallausbreitung in Gebäuden erfolgt sowohl durch direkt vom Lüftungsgerät abgestrahlten Luftschall C als auch durch den Über- gang von Körperschall B in die Gebäudestruktur (Boden, Wände, Decke). Die Übertragung von Körperschall erfolgt über die Befesti- gung/Aufstellfüße des Lüftungsgeräts.

  • Seite 8: Schallausbreitung Über Das Leitungssystem

    Grundlagen (Fortsetzung) Schallpegel beim Empfänger ■ Bei Q = 4 und Q = 8 wird die vollständige Reflexion an den Schall-Leistungspegel an der Schallquelle benachbarten Flächen vorausgesetzt. ■ Fremdgeräuschanteile aus der Umgebung sind nicht berücksich- Richtfaktor tigt. Distanz zwischen Empfänger und Schallquelle Die Gesetzmäßigkeiten zur Schallausbreitung gelten unter folgen- den idealisierten Bedingungen: ■...

  • Seite 9: Schallübertragung Zwischen Räumen

    Grundlagen (Fortsetzung) A Lüftungsgerät D Leitungssystem B Außenluftdurchführung E Zuluftventil oder Wand-/Bodenauslass C Luftverteilerkasten F Bogen im Flachkanal G Abluftventil Einflussfaktoren für den wahrgenommenen Geräuschpegel im Hinweis Raum: Im Zweifelsfall muss ein Akustiker hinzugezogen werden. ■ Schallausbreitung über das Leitungssystem ■...
  • Seite 10 Bester Service, beste Preise Ihr Online-Fachhändler für: • Kostenlose und individuelle Beratung • TOP Bewertungen • Hochwertige Produkte • Exzelenter Kundenservice • Kostenloser und schneller Versand • Über 20 Jahre Erfahrung E-Mail: info@unidomo.de Tel.: 04621 - 30 60 89 0 www.unidomo.de uniDomo GmbH &...

  • Seite 11: Übersicht Der Lüftungsgeräte

    Grundlagen (Fortsetzung) 1.4 Übersicht der Lüftungsgeräte Vitoair FS, Vitoair CT, Vitoair CT, Typ P Lüftungsgerät 300E 300S 450S 600S 300E 450E 600E 350S 450S Anordnung Luftanschluss-Stutzen Luftanschlüsse kon- Luftanschlüsse konfigurierbar: figurierbar: – Zuluft- und Abluftstutzen links oder rechts – Zuluft- und Abluft- –...

  • Seite 12: Vitoair Fs

    Vitoair FS 2.1 Produktbeschreibung Wohnungslüftungs-System für Einfamilienhäuser oder Wohnungen bis 240 m Wohnfläche Das Lüftungsgerät Vitoair FS wird zur Be- und Entlüftung von Wohn- Die Abluft wird über das Leitungssystem aus den feuchte- und gebäuden verwendet. Vitoair FS besitzt eine integrierte Wärme- und geruchsbelasteten Räumen (Küche, Bad, WC) abgesaugt und zum Feuchterückgewinnung.

  • Seite 13: Auslieferungszustand

    Vitoair FS (Fortsetzung) ■ Sehr hoher Wärmebereitstellungsgrad reduziert die Lüftungswär- ■ Flexibel positionierbar: Deckenmontage, Wandmontage, Boden- meverluste auf ein Minimum und senkt die Heizkosten. montage ■ Kein Kondenswasserablauf erforderlich ■ Stutzen-Belegung kann vor Ort gespiegelt werden. ■ Wenig Platzbedarf durch geringe Aufbauhöhe ■...

  • Seite 14: Technische Angaben

    Vitoair FS (Fortsetzung) 2.2 Technische Angaben Technische Daten Max. Luftvolumenstrom Max. externer Druckverlust bei max. Luftvolumenstrom Werkseitige Einstellung der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) Reduzierte Lüftung (Stufe 2) Nennlüftung (Stufe 3) Intensivlüftung (Stufe 4) Einstellbereich der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) 50 bis 300 Reduzierte Lüftung (Stufe 2) 50 bis 300...

  • Seite 15: Schall-Leistung Im Aufstellraum

    Vitoair FS (Fortsetzung) Energieeffizienzklasse nach EU-Verordnung Nr. 1254/2014 – Handsteuerung (G→A – Zeitsteuerung (G→A – Zentrale Bedarfssteuerung (G→A – Steuerung nach örtlichem Bedarf (G→A — Filterklassen ISO 16890 EN 779 ISO Coarse 60 % ISO ePM1 55 % Schall-Leistung im Aufstellraum Hinweis Messung im Aufstellraum nach EN ISO 3741:2010.

  • Seite 16: Abmessungen

    Vitoair FS (Fortsetzung) Abmessungen Ø 160 Ø 160 A Abdeckung Elektrischer Anschlussbereich VIESMANN VITOAIR...

  • Seite 17: Anschlussvarianten

    Die Leistungsaufnahme der Ventilatoren ist variabel und abhängig überschreiten. vom Luftvolumenstrom sowie vom Druckverlust im Leitungssystem. Auslegung des Lüftungsgeräts und Berechnung des Luftvolumen- stroms und Druckverlusts: Siehe vitoair-planner.viessmann-climatesolutions.com. Luftvolumenstrom in m³/h A Empfohlener Auslegungsbereich C Max. externer Druckverlust 150 Pa B Max. externer Druckverlust 100 Pa D Max.

  • Seite 18: Vitoair Ct

    Vitoair CT 3.1 Produktbeschreibung Wohnungslüftungs-System für Einfamilienhäuser, Mehrfamilienhäuser, Wohnungen und Kleingewerbe Vitoair CT ist ein zentrales Wohnungslüftungsgerät zur Be- und Ent- Die Abluft wird über das Leitungssystem aus den feuchte- und geruchsbelasteten Räumen (Küche, Bad, WC) abgesaugt und zum lüftung von Wohngebäuden bis 480 m Wohnfläche.

  • Seite 19: Vorteile

    Minimum und senkt die Heizkosten. ■ Ausgeglichener Feuchtehaushalt verhindert Bauschäden. ■ Systemintegration mit Geräten mit Viessmann One Base ■ Mehr Sicherheit gegen Einbruch und Schutz vor Lärm durch ■ Gemeinsame Nutzung von Sensorik und Bedieneinheiten im Sys- geschlossene Fenster temverbund mit Geräten mit Viessmann One Base...
  • Seite 20 Vitoair CT (Fortsetzung) Zubehör Hinweis ■ Elektrisches Vorheizregister (bedarfsgeregelt bis max. 2,3 kW) Die Bedienung des Lüftungsgeräts kann über die ViCare App, den 4- ■ Gegenstrom-Enthalpiewärmetauscher Stufen-Taster und die Vitotrol 300-E erfolgen. ■ Adapter DN 180 auf DN 200 ■ Montagesockel VIESMANN VITOAIR...

  • Seite 21: Technische Angaben

    Vitoair CT (Fortsetzung) 3.2 Technische Angaben Technische Daten Typ __ M A __ = 300S __ = 300E __ = 450S __ = 450E __ = 600S __ = 600E Max. Luftvolumenstrom Max. externer Druckverlust bei max. Luftvo- lumenstrom Werkseitige Einstellung der Luftvolumen- ströme Lüftung zum Feuchteschutz (Stufe 1) Reduzierte Lüftung (Stufe 2)
  • Seite 22 Vitoair CT (Fortsetzung) Typ __ M A __ = 300S __ = 300E __ = 450S __ = 450E __ = 600S __ = 600E Mobile Datenübertragung WLAN – Übertragungsstandard IEEE 802.11 b/g/n – Frequenzbereich 2412 bis 2472 – Max. Sendeleistung <...

  • Seite 23: Schall-Leistung Im Aufstellraum

    Vitoair CT (Fortsetzung) Typ P__ M A __ = 350S __ = 450S Nennspannung 1/N/PE 230 V~/50 Hz Max. zulässige Netzimpedanz Ω In Verbindung mit elektrischem Vorheizregister (Zubehör) Absicherung Netzanschluss 1 x B16A 1 x B16A Geräteabsicherung Spezifische elektrische Leistungsaufnahme gemäß EN 13141-7:2021 0,15 0,19 W/(m...

  • Seite 24: Schall-Leistung In Den Anschluss-Stutzen

    Vitoair CT (Fortsetzung) Luftvolumenstrom in Druckverlust Leitungsbereich in Pa Schall-Leistung in dB(A) 43,1 42,9 44,7 45,3 48,2 49,1 52,4 52,6 52,1 52,1 55,8 55,5 56,6 56,0 57,6 58,5 62,0 61,3 Vitoair CT, Typ P350S Luftvolumenstrom in Druckverlust Leistungsbereich in Pa Schall-Leistung in dB(A) 30,4 30,4...
  • Seite 25 Vitoair CT (Fortsetzung) Anschluss- Luftvolu- Druckverlust Schall-Leistungspegel in dB bei Oktav-Mittelfrequenz in Hz Stutzen menstrom in Leitungs- 1000 2000 4000 8000 Total in system in Pa dB(A) in Pa Außenluft 59,6 55,3 53,2 30,9 30,7 23,1 12,6 46,1 60,6 54,8 52,6 35,7 35,5...
  • Seite 26 Vitoair CT (Fortsetzung) Vitoair CT, Typen 600__ Anschluss- Luftvolu- Druckverlust Schall-Leistungspegel in dB bei Oktav-Mittelfrequenz in Hz Stutzen menstrom in Leitungs- 1000 2000 4000 8000 Total in system in Pa dB(A) in Pa Zuluft 65,0 52,6 47,4 42,2 33,0 23,2 12,1 16,5 44,8...
  • Seite 27 Vitoair CT (Fortsetzung) Vitoair CT, Typ P350S Anschluss- Luftvolu- Druckverlust Schall-Leistungspegel in dB bei Oktav-Mittelfrequenz in Hz Stutzen menstrom in Leitungs- 1000 2000 4000 8000 Total in system in Pa dB(A) in Pa Zuluft 64,9 53,4 46,9 41,8 33,7 24,6 11,5 10,3 44,7...

  • Seite 28: Abmessungen Und Anschlussvarianten

    Vitoair CT (Fortsetzung) Anschluss- Luftvolu- Druckverlust Schall-Leistungspegel in dB bei Oktav-Mittelfrequenz in Hz Stutzen menstrom in Leitungs- 1000 2000 4000 8000 Total in system in Pa dB(A) in Pa 55,5 53,9 52,4 39,7 36,9 30,1 18,6 11,8 46,2 57,6 55,8 57,5 40,2 37,8...

  • Seite 29: Ventilatorkennlinien

    (Trockensiphon, Anschluss Abwasserschlauch DN 25, nur bei Standard-Wärmetau- scher) Elektrischer Anschlussbereich Ventilatorkennlinien Das Leitungssystem darf weder in der Zuluft/Außenluft noch in der Auslegung des Lüftungsgeräts und Berechnung des Luftvolumen- Abluft/Fortluft den externen Druckverlust gemäß den Kennlinien stroms und Druckverlusts: Siehe überschreiten. vitoair-planner.viessmann-climatesolutions.com. VIESMANN VITOAIR...
  • Seite 30 Vitoair CT (Fortsetzung) Hinweis Die Leistungsaufnahme der Ventilatoren ist variabel und abhängig vom Luftvolumenstrom sowie vom Druckverlust im Leitungssystem. Typen 300S und 300E Luftvolumenstrom in m³/h Typ P350S Luftvolumenstrom in m³/h VIESMANN VITOAIR...

  • Seite 31: Installationszubehör

    D Max. externer Druckverlust 200 Pa Hinweis Bei der Auslegung Anforderungen an den Schallschutz beachten. Installationszubehör 4.1 Übersicht Bedieneinheiten Systemintegrierte Bedienung Bedieneinheit Schnittstelle Viessmann Geräte mit Viessmann One Base, z. B. Vitocal 250-A, CAN-BUS-Verbindungsleitung Vitocharge VX3 Siehe Kapitel „Weiteres Regelungszubehör“ VIESMANN VITOAIR...

  • Seite 32: Übersicht Weiteres Zubehör

    Installationszubehör (Fortsetzung) Direkte Bedienung Bedieneinheit Schnittstelle Bestell-Nr. 4-Stufen-Taster Bauseitige Leitung am Anschluss „1-5“ und „1-6“ des 7372092 Elektronikmoduls VCU Funk-Fernbedienung Vitotrol 300-E Integrierte Funkschnittstelle 7959522 Badtaster Bauseitige Leitung am Anschluss „300“ des Elektro- Bauseits nikmoduls VCU ViCare App Integrierte Funkschnittstelle Siehe Apple App Store oder Google Play Store ■...

  • Seite 33: Vorheizregister Elektrisch

    Installationszubehör (Fortsetzung) Vorheizregister elektrisch Best.-Nr. 7974145 Zum Einbau in das Lüftungsgerät ■ Stufenlose bedarfsgerechte Leistungsregelung bis max. 2,3 kW ■ Gewährleistet den durchgängigen, ausbalancierten Betrieb des Lüftungsgeräts bei sehr kalten Außentemperaturen (Passivhaus- anwendung). ■ Steckerfertig verdrahtet. Adapter DN 180 auf DN 200 Best.-Nr.

  • Seite 34: Planungshinweise Vitoair Fs

    Installationszubehör (Fortsetzung) 6 , 7 116,7 B Fortluft A Außenluft Maße 4.4 Außen- und Abluftfilter ViPure Feinfiltersatz für Zu- und Abluftgerät Best.-Nr. 7372093 Satz für 1 Filterwechsel ■ 1 Zuluftfilter F7 / ISO ePM1 50 % ■ 1 Abluftfilter G4 / ISO Coarse 60 % ViPure Grobfiltersatz für Zu- und Abluftgerät Best.-Nr.

  • Seite 35: Mindestabstände

    Planungshinweise Vitoair FS (Fortsetzung) Aufstellung: ■ Falls Zuluft- und Abluftleitungen durch unbeheizte Bereiche des ■ In der Nähe des Wärmeerzeugers Gebäudes verlaufen, müssen diese Leitungen gemäß DIN 1946-6 ■ Vitoair FS kann an der Decke, an der Wand oder auf dem Boden wärmegedämmt werden (nicht erforderlich bei EPP-Rohren oder montiert werden.

  • Seite 36: Wandmontage

    Planungshinweise Vitoair FS (Fortsetzung) Hinweis Bei Wandmontage muss der Abstand Unterkante Lüftungsgerät zum Boden min. 380 mm betragen. Bei der Montage die Längen der elektrischen Anschlussleitungen berücksichtigen: ■ Länge der Netzanschlussleitung: 2,5 m ■ BUS-Verbindungsleitung (Zubehör) anhand des Abstands zur Wärmepumpe in der entsprechenden Länge verwenden.

  • Seite 37: Aufstellvarianten

    Planungshinweise Vitoair FS (Fortsetzung) 5.2 Aufstellvarianten Aufstellung innerhalb der luftdichten und wärmegedämmten Gebäudehülle C Zuluft D Außenluft E Fortluft ■ Flachkanal im Estrich des OG ■ Zuluft und Abluft für das EG über Deckenventile ■ Zuluft OG über Fußbodenauslässe ■ Abluft OG über Abluftleitungen in den Zwischenwänden Vorteile ■...

  • Seite 38: Aufstellung Im Unbeheizten Spitzboden

    Planungshinweise Vitoair FS (Fortsetzung) Aufstellung im unbeheizten Spitzboden C Zuluft F Fortluft über Dach G Außenluft über Giebel ■ Flachkanal im Estrich des OG ■ Zuluft und Abluft für das EG über Deckenventile ■ Zuluft OG über Fußbodenauslässe ■ Abluft OG über Abluftleitungen in den Zwischenwänden ■...

  • Seite 39: Betrieb Ohne Wärmerückgewinnung (Z. B. Im Sommer)

    Planungshinweise Vitoair FS (Fortsetzung) Betrieb ohne Wärmerückgewinnung (z. B. im Sommer) C Außenluft (T D Abluft (T E Bypassklappe (geschlossen) Bei geschlossener Bypassklappe wird die Außenluft über den einen Wärmetauscher und die Abluft über den anderen Wärmetauscher geführt. Somit wird keine Wärme von der Abluft auf die Außenluft übertragen.

  • Seite 40: Geräuschentwicklung

    Planungshinweise Vitoair FS (Fortsetzung) 5.6 Geräuschentwicklung Entscheidend für das Geräuschniveau am Aufstellort und im Lei- Die Geräuschentwicklung über das Leitungssystem kann durch tungssystem sind die Schall-Leistungspegel des Lüftungsgeräts. Schalldämpfer minimiert werden. Die Schalldämpfer sind je nach Die Übertragung des Geräteschalls ist stark abhängig von spezifi- vorliegender Schall-Leistung zu dimensionieren.

  • Seite 41: Wandmontage In Verbindung Mit Epp-Bögen 90

    Planungshinweise Vitoair CT (Fortsetzung) a 30 mm Bei Verwendung seitlicher Anschluss-Stutzen: Abhängig von der Verlegung der Luftkanäle. Bei Montage neben einem kompatiblen Wärmeerzeuger muss kein seitlicher Abstand eingehalten wer- den. b 100 mm c Bei Standard-Wärmetauscher: 400 mm Bei Enthalpiewärmetauscher: 0 mm Bei der Montage die Längen der elektrischen Anschlussleitungen berücksichtigen: ■...
  • Seite 42 Planungshinweise Vitoair CT (Fortsetzung) Lüftungsgerät mit linksseitiger Außen- oder Fortluftdurchführung Lüftungsgerät mit linksseitiger Außen- oder Fortluftdurchführung Hinweis Bei Verwendung der Bögen mit den Best.-Nr. 7501767 bis 7501769 bauseits einen Wandvorsprung erstellen (Wandabstand ≥ 130 mm). Einbau mit Bogen 90° mit Verbindungsmuffe Lüftungsgerät mit rechtsseitiger Außen- oder Fortluftdurchführung VIESMANN VITOAIR...

  • Seite 43: Aufstellvarianten

    Planungshinweise Vitoair CT (Fortsetzung) 6.2 Aufstellvarianten Aufstellung innerhalb der luftdichten und wärmegedämmten Gebäudehülle C Zuluft D Außenluft E Fortluft ■ Flachkanal im Estrich des OG ■ Zuluft und Abluft für das EG über Deckenventile ■ Zuluft OG über Fußbodenauslässe ■ Abluft OG über Abluftleitungen in den Zwischenwänden Vorteile ■...

  • Seite 44: Aufstellung Im Unbeheizten Spitzboden

    Planungshinweise Vitoair CT (Fortsetzung) Aufstellung im unbeheizten Spitzboden C Zuluft F Fortluft über Dach G Außenluft über Giebel ■ Flachkanal im Estrich des OG ■ Zuluft und Abluft für das EG über Deckenventile ■ Zuluft OG über Fußbodenauslässe ■ Abluft OG über Abluftleitungen in den Zwischenwänden ■...

  • Seite 45: Betrieb Ohne Wärmerückgewinnung (Z. B. Im Sommer)

    Planungshinweise Vitoair CT (Fortsetzung) Betrieb ohne Wärmerückgewinnung (z. B. im Sommer) C Außenluft D Abluft E Bypassklappe Bei aktivem Bypass (Bypassklappe geöffnet) wird der Luftvolumen- strom zu 100 % am Wärmetauscher vorbei geleitet und gefilterte Außenluft wird in den Zuluftbereich geführt. Schematische Darstellung A Zuluft B Fortluft...

  • Seite 46: Anschluss An Die Abwasserleitung

    Planungshinweise Vitoair CT (Fortsetzung) Anschluss an die Abwasserleitung Kondenswasserablauf über Trockensiphon Kondenswasserablauf über Geruchsverschluss bauseits ■ Geruchsverschluss bei Austrocknen des Siphons ■ Verhindert einen Stau des Kondenswassers in der Kondenswas- serwanne des Lüftungsgeräts als Folge eines ausgetrockneten Siphons. A Kondenswasser-Ablaufleitung A Anschluss für Kondenswasser-Ablaufstutzen des Lüftungsge- räts AG 1¼...

  • Seite 47: Planungshinweise Für Alle Lüf

    Planungshinweise Vitoair CT (Fortsetzung) Den Netzanschluss und die Schutzmaßnahmen gemäß folgenden Vorschriften ausführen: ■ IEC 60 364-4-41 ■ VDE-Vorschriften ■ Anschlussbedingungen des örtlichen Energieversorgungsunter- nehmens (EVU) 6.8 Geräuschentwicklung Entscheidend für das Geräuschniveau am Aufstellort und im Lei- Die Geräuschentwicklung über das Leitungssystem kann durch tungssystem sind die Schall-Leistungspegel des Lüftungsgeräts.

  • Seite 48: Passivhaus

    Planungshinweise für alle Lüftungsgeräte (Fortsetzung) Die exakte Berechnung der erforderlichen Luftvolumenströme muss gemäß DIN 1946-6 oder den nationalen Richtlinien durchgeführt werden. 7.4 Passivhaus Die Lüftungsgeräte entsprechen den folgenden Anforderungen für Anforderungen an die Haustechnik den Einsatz im Passivhaus. Durch das Passivhaus Institut Darmstadt (www.passiv.de) wurden Anforderungen an ein Passivhaus folgende Anforderungen an Kompaktgeräte zur Raumlüftung/-hei- zung für Passivhäuser definiert:...

  • Seite 49: Raumluftabhängige Feuerstätte

    Das installierte Wohnungslüftungs-System muss min. mit Lüftung zungseinheiten wird gemäß Ländernorm festgelegt. Weitere Hin- zum Feuchteschutz dauerhaft laufen. weise: Siehe vitoair-planner.viessmann-climatesolutions.com. Falls das Lüftungsgerät ausgeschaltet wird, besteht die Gefahr der Die Auslegung des Lüftungsgeräts erfolgt mindestens für die Nor- Kondenswasserbildung im Lüftungsgerät und am Baukörper (Feuch- male Lüftung (Nennlüftung).

  • Seite 50: Auslegung

    Für neu zu errichtende oder zu modernisierende Gebäude mit lüf- Beispielberechnung gemäß Ländernormen: Siehe tungstechnisch relevanten Änderungen muss ein Lüftungskonzept vitoair-planner.viessmann-climatesolutions.com. erstellt werden. Das Lüftungskonzept umfasst die Feststellung der Notwendigkeit von lüftungstechnischen Maßnahmen und die Aus- wahl des Lüftungs-Systems. Dabei sind bauphysikalische, lüftungs- und gebäudetechnische sowie auch hygienische Gesichtspunkte zu...

  • Seite 51: Funktionen Vitoair Ct

    Regelung (Fortsetzung) 9.3 Funktionen Vitoair CT ■ 4 Lüftungsstufen mit Konstant-Volumenstromregelung und ■ Disbalance ohne elektrisches Vorheizregister (nur mit Wärme- Balance-Regelung tauscher): ■ Frostschutzfunktion mit Ansteuerung und Regelung eines elektri- Der maximale Volumenstrom des Geräts ist bei der Disbalance- schen Vorheizregisters (Zubehör) Funktion begrenzt.

  • Seite 52: Bedieneinheiten

    ■ WAGO KNX/TP-Gateway Oder ■ WAGO MB/TCP-Gateway Oder ■ WAGO MB/RTU-Gateway Bedieneinheiten 10.1 Übersicht Systemintegrierte Bedienung Bedieneinheit Schnittstelle Viessmann Geräte mit Viessmann One Base, z. B. CAN-BUS-Verbindungsleitung Vitocal 250-A, Vitocharge VX3 Siehe „Weiteres Regelungszubehör“ Direkte Bedienung Bedieneinheit Bestell-Nr. Schnittstelle 4-Stufen-Taster 7372092 Bauseitige Leitung am Anschluss „1-5“...

  • Seite 53: Fernbedienungen

    Bedieneinheiten (Fortsetzung) 10.2 Fernbedienungen Vitotrol 300-E Best.-Nr. 7959522 Technische Angaben ■ Funk-Fernbedienung mit integriertem Low-Power-Funksender ■ Für max. 4 Heiz-/Kühlkreise und 1 Lüftungsgerät ■ Nicht in Verbindung mit leitungsgebundenen Fernbedienungen Hinweis Nicht einsetzbar, falls der Wärmeerzeuger als „Mehrfamilienhaus“ konfiguriert ist. Anzeigen ■...

  • Seite 54: Weiteres Regelungszubehör

    11.3 Zubehör Funk ViCare CO2-Sensor Best.-Nr. 7377019 Der ViCare CO2-Sensor kann über Low-Power-Funk mit einer Vito- Batteriebetriebener CO -, Temperatur- und Feuchtesensor zur Über- connect oder mit Geräten mit Viessmann One Base verbunden wer- den. wachung der Luftqualität: VIESMANN VITOAIR...

  • Seite 55: Vicare Klimasensor - Temperatur- Und Feuchtesensor

    Batteriebetriebener Temperatur- und Feuchtesensor zur Überwa- chung des Raumklimas: Der ViCare Klimasensor kann über Low-Power-Funk mit einer Vito- connect oder mit Geräten mit Viessmann One Base verbunden wer- den. ■ Der ViCare Klimasensor erfasst die Temperatur und die relative Luftfeuchtigkeit im Raum.

  • Seite 56: Vicare Funk-Repeater Für Aufputz-Montage

    Weiteres Regelungszubehör (Fortsetzung) Technische Daten Spannungsversorgung Batterie: 1 x 3,0 V CR2450 (Knopfzelle) Leistungsaufnahme 0,5 W Max. Sendeleistung 0,1 W (e.i.r.p.) Schutzart IP20D gemäß EN 60529 durch Aufbau/ Einbau gewährleisten. Schutzklasse Low-Power-Funk – Funkfrequenz 2,4 GHz – Frequenzband 2405 bis 2480 MHz –...

  • Seite 57: Kommunikationstechnik

    ■ CAN-BUS-Verbindungsleitung, Länge: 7 m: Best.-Nr. ZK04974 EN 50022 Funktionen ■ Übertragung von Geräte- und Betriebsdaten: – Datenübertragung von der Viessmann Regelung an WAGO KNX/TP-Gateway über CAN-BUS – Datenübertragung von WAGO KNX/TP-Gateway an das Mod- bus-System über den Modbus (bauseitige Verbindungsleitung) ■...

  • Seite 58: Wago Mb/Tcp-Gateway

    Best.-Nr. Z019286 Funktionen ■ Übertragung von Geräte- und Betriebsdaten: Zum Datenaustausch mit einem externen System auf Basis des – Datenübertragung von der Viessmann Regelung an WAGO MB/ Modbus/TCP-Kommunikationsstandards TCP-Gateway über CAN-BUS ■ WAGO MB/TCP-Gateway für Hutschienenmontage – Datenübertragung von WAGO MB/TCP-Gateway an das Mod- bus-System über den Modbus (bauseitige Verbindungsleitung)
  • Seite 59 Weiteres Regelungszubehör (Fortsetzung) Technische Daten WAGO MB/TCP-Gateway Netzspannung 24 V Max. Stromaufnahme 116 mA Nennleistung 2,8 W Schutzart IP20 Zulässige Umgebungstemperatur – Betrieb 0 bis +40 °C – Lagerung −20 bis +60 °C −20 bis +60 °C für max. 3 Mona- –...

  • Seite 60: Wago Mb/Rtu-Gateway

    ■ CAN-BUS Verbindungsleitung, Länge: 7 m: Best.-Nr. ZK04974 Funktionen ■ Übertragung von Geräte- und Betriebsdaten: – Datenübertragung von der Viessmann Regelung an WAGO MB/ RTU-Gateway über CAN-BUS – Datenübertragung von WAGO MB/RTU-Gateway an das Mod- bus-System über den Modbus (bauseitige Verbindungsleitung) ■...

  • Seite 61: Wandgehäuse (Zubehör) Für Wago Gateway

    Weiteres Regelungszubehör (Fortsetzung) Hinweis Weitere Informationen: Siehe www.automation-gateway.info. Die Anbindung an das bauseitige externe Leitsystem und die Konfi- gurierung des WAGO Gateways muss von einer zertifizierten Fach- kraft durchgeführt werden. Wandgehäuse (Zubehör) für WAGO Gateway Best.-Nr. ZK04917 Gehäuse für Wago Gateway zur Montage an die Wand CAN-BUS-Verbindungsleitung Best.-Nr.

  • Seite 62: Anhang

    Anhang 12.1 Checkliste zur Auslegung/Angebotserstellung Auf www.vibooks.de steht die Checkliste zur Auslegung/Angebots- erstellung für Wohnungslüftungs-Systeme als PDF zum Download zur Verfügung. Filter auf „Vertriebschecklisten“ stellen und nach „Vitoair“ suchen. Planungsvorschlag anfordern Ein individueller Planungsvorschlag einschließlich Angebot kann angefordert werden unter www.schnelle-lueftung.de. VIESMANN VITOAIR...

  • Seite 63: Symbole

    Anhang (Fortsetzung) 12.2 Symbole Lüftungsgerät Abzweig Schalldämpfer Luftdurchlass Außenluft Abluftöffnung Zuluft Abluft Zuluftöffnung Fortluft Bogen Reinigungsöffnung 12.3 Vorschriften und Richtlinien Für Planung und Ausführung sind die folgenden Normen und Vor- schriften zu beachten. Vorschriften und Richtlinien: ■ TA Lärm ■ DIN 4701 ■...
  • Seite 64 Anhang (Fortsetzung) Wärmerückgewinnung Zuluft Maßnahme zur Nutzung der Wärme aus der Abluft. Die gesamte dem Raum zuströmende Luft Die abströmende Wärme in der Abluft wird zurückgewonnen und auf die Zuluft übertragen. Zuluftöffnung Öffnung, durch die Zuluft in einen Raum eintritt. VIESMANN VITOAIR...

  • Seite 65: Stichwortverzeichnis

    Stichwortverzeichnis 4-Stufen-Taster.................52 Falschluft..................61 – Montage..................52 Feinfiltersatz..................32 Fensterlüftung.................. 61 Feuchte................12, 19, 20 Abluft....................61 Feuchteänderungsgrad.............. 12, 19 Abluftanschluss................15 Feuchteschäden.................10, 16 Abluftfilter................12, 19, 20 Feuerstätte..................47 Abluftöffnung..................61 Filter..................10, 16, 61 Abluftventil..................61 Filterklassen............. 12, 13, 19, 20, 21 Abmessungen............
  • Seite 66 Stichwortverzeichnis Leitungsführung................. 33, 38 Schall................... 5, 61 Leitungslänge................34, 39 Schallabsorption.................7 Low-Power-Funk..............12, 20, 21 Schallausbreitung................6 Luftanschluss-Stutzen................9 Schalldämpfer................38, 45 Luftdichtheit..................46 Schalldämpfung................. 38, 45 Luftdruckwächter................47 Schalldruckpegel................6, 7 Lufteintrittstemperatur............12, 19, 20 Schall-Leistung..............13, 21, 22 Luftschall..................5, 6 Schall-Leistungspegel............6, 38, 45 Lüftungswärmebedarf..............
  • Seite 67 Stichwortverzeichnis WAGO Gateway................59 WAGO KNX/TP-Gateway..............55 WAGO MB/RTU-Gateway..............58 WAGO MB/TCP-Gateway..............56 Wärmebereitstellungsgrad............... 12 Wärmedämmung..............4, 33, 38 Wärmedurchgangskoeffizient............46 Wärmerückgewinnung........12, 19, 20, 36, 37, 62 – Vitoair CT................42, 43 Wärmeverluste................... 4 Wäschetrockner................46 Wohneinheit................. 9, 45 Zeitsteuerung..................9 Zentrale Bedarfssteuerung..............9 Zentrale Staubsauganlagen............. 46 Zulässige Umgebungstemperaturen........
