Inhaltszusammenfassung für Horizon Hobby F4U-4 Corsair 1.2m

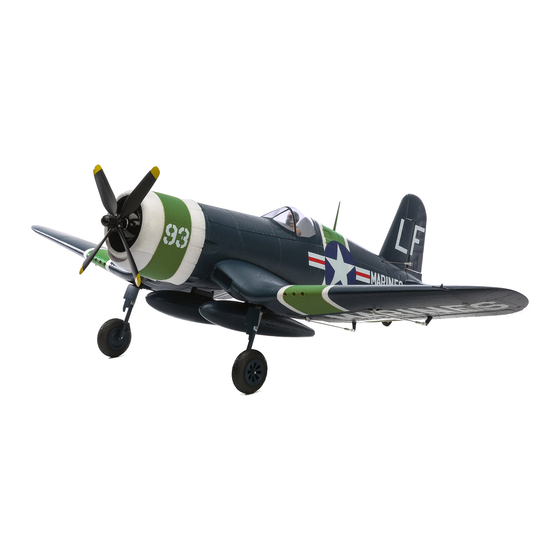

- Seite 1 F4U-4 Corsair 1.2m Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Garantieeinschränkungen .............29 Technologie und einstellbaren Dual Kontakt Informationen ..............30 Rates (6 Kanal oder größer). Konformitätshinweise für die Europäische Union ......30 Ersatzteile ..................59 1220mm Optionale Bauteile .................59 1500g 27.8 sq/dm Registrieren Sie ihr Produkt online unter www.e-fl iterc.com F4U-4 Corsair 1.2m... -
Seite 4: Vor Dem Fliegen
Vor dem Fliegen Entnehmen und überprüfen Sie den Lieferumfang. 10 Prüfen Sie die Funktion des Einziehfahrwerkes. Lesen Sie bitte diese Anleitung sorgfältig. 11 Prüfen Sie die Funktion der Klappen. Laden Sie den Flugakku. 12 Führen Sie mit dem Sender einen Steuerrichtungstest durch. Programmieren Sie den Sender nach der Tabelle. -
Seite 5: Montage Des Modells
1. Schieben Sie das Höhenleitwerk (A) in den Schlitz im Heck des Flugzeuges. Bitte achten Sie darauf, dass die Ruderhörner nach unten zeigen. 2. Sichern Sie das Höhenleitwerk mit der Schraube (B). 3. Schließen Sie den Gabelkopf am Ruderhorn am (Lesen Sie bitte die Anlei- tung zur Gabelkopfmontage). F4U-4 Corsair 1.2m... -
Seite 6: Montage Des Modells; Fortsetzung
Montage des Modells; Fortsetzung Montage der Tragfl ächen 1. Nehmen Sie die Kabinenhaube vom Rumpf ab. 2. Führen Sie die Kabel der Klappen, Einziehfahrwerk und Querruderservoan- schlüsse (A) durch die Öffnung (B) an der Rumpfunterseite. Tipp: Ziehen Sie falls nötig die Servoanschlüsse mit einer Pinzette oder Spizange in den Rumpf. -
Seite 7: Montage Des Modells; Fortsetzung
Bitte lesen Sie dazu in der Bedienungsanleitung des Spektrum AR636 Empfän- gers nach. Querruder Nach dem Fliegen können Sie die Anlenkungen nach ihren Wünschen einstel- len. Sehen Sie bitte dazu die Aufstellung unten. Klappen Seitenruder Mehr Ruderweg Weniger Ruderweg F4U-4 Corsair 1.2m... -
Seite 8: Montage Des Optionalen Abwurftanks
DSM-Modul verwenden, müssen Sie den Gaskanal reversieren (umkehren) Problemlösung nach oder kontaktieren den technischen Service von und danach das System neu binden. Lesen Sie bitte für den Bindevorgang Horizon Hobby. und programmieren der Failsafeeinstellungen die Bedienungsanleitung *Failsafe des Spektrum Modules. Zum reversieren des Gaskanals lesen Sie bitte in der Anleitung des Futaba Senders nach. -
Seite 9: Einsetzen Des Akkus Und Armieren Den Reglers
Akku ersetzt oder geladen werden. 7. Setzen Sie die Kabinenhaube wieder auf. ACHTUNG: Halten Sie die Hände stets in gebührendem Abstand vom Propeller. Im scharfge- schalteten Zustand dreht der Motor den Pro- peller bei jeder Bewegung des Gasknüppels. F4U-4 Corsair 1.2m... -
Seite 10: Der Schwerpunkt(Cg)
Der Schwerpunkt(CG) Der Schwerpunkt wird von der Tragfl ächenvorderkante an der Flügelwurzel gemessen. Der Schwerpunkt wurde mit dem empfohlenen LiPo Akku (EFLB22003S30) nahezu in der Mitte des Akkufaches eingesetzt. Tipp: Bestimmen Sie den SP mit dem umgedrehten Flugzeug. 73mm +/-3 von der Trag- fl... -
Seite 11: Trimmung Im Flug
Sollten Sie auf Gras landen ist es das Beste bei dem Rollen das Höhenruder voll gezogen zu lassen und einen Kopfstand zu verhindern. Vermeiden Sie am Boden scharfe Kurven die zum Aufsetzen der Tragfl ächenen- den führen können bis das Flugzeug langsam genug geworden ist. F4U-4 Corsair 1.2m... -
Seite 12: Nach Dem Fliegen
Nach dem Fliegen Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie Schalten Sie den Sender aus. die Aufl adung des Akkus. Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 13: Leitfaden Zur Problemlösung
(LVC) verliert an Leistung Wetterbedingungen u. U. zu kalt Verschieben Sie den Flug bis es wärmer ist Batterie ist alt, leer oder beschädigt Ersetzen Sie den Akku Batteriestromleistung u. U. zu schwach Verwenden Sie den empfohlenen Akku F4U-4 Corsair 1.2m... -
Seite 14: Garantieeinschränkungen
Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Garantiezeitraum Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum... -
Seite 15: Kontakt Informationen
Christian-Junge-Straße 1 Deutschland 25337 Elmshorn, Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EFL F4U-4 1.2M BNF Basic (EFL8550) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE und EMC Direktive. - Seite 16 Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice E-fl ite 90° rotierendes Fahrwerksset: F4U-4 1.2M - Mécanisme pour train Carrello retrattile 90° paio: F4U-4 EFLG1590R 90 DEG RETRACTS PR: F4U-4 1.2M F4U-4 1,2 m rentrant électrique rotatif 90°...
- Seite 17 E-fl ite, AS3X, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, Z-Foam, ModelMatch, Dynamite, EC3, Prophet and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
