Rollo für Dachfenster RF4
geschlossener Rahmen, Federstiftauflagemontage
Variante

RF4/3

Preisgestaltung
Rollo für Fenster/Dachfenster Preisliste 4
Bestellmaße
Breite = lichte Breite Innenfutter
Höhe = lichte Höhe Innenfutter

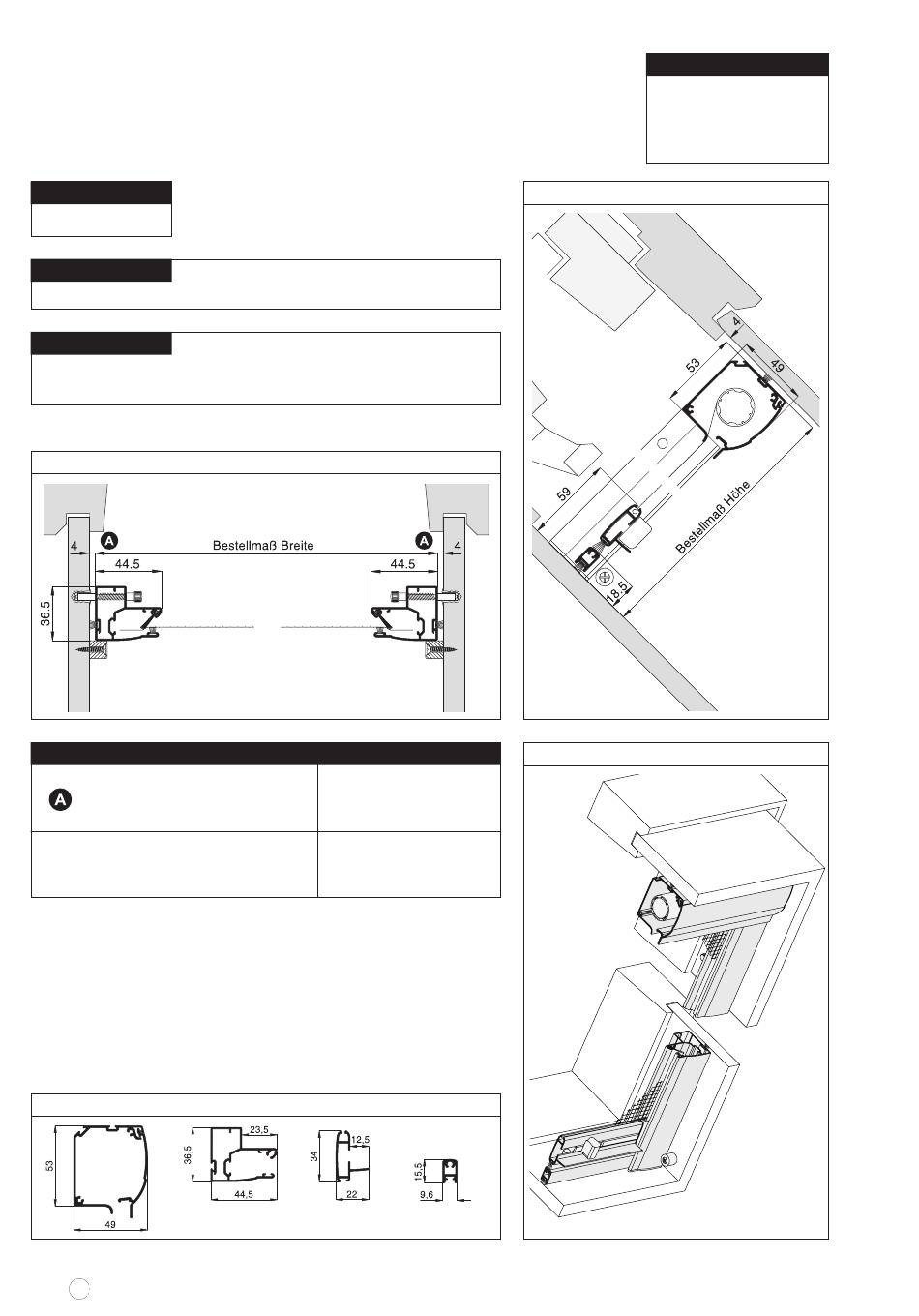

Horizontalschnitt
Worauf Sie unbedingt achten sollten
Einbauluft reicht nicht aus
(Innenfutter außerwinkelig)
Drehpunkt des Dachfensters in der Mitte
(Schwingfenster)
verwendete Profile
10 39 01
+
10 39 02
8
RF
Rollo für Fenster
-
-
alternativ
längere Bürstendichtung
verwenden, Standard 9 mm
(Kapitel Sonderlösungen)
Rollo schräg im Futterkasten
einbauen
RF4/7, Seite 11
10 39 15 10 39 17
Vertikalschnitt
Seite 13
8 mm
4 mm
M 1:3
3-D Ansicht von innen
M 1:3
10 39 21
Empfehlung
für Dachfenster mit oben
und unten geradem
(parallel zum Dachfenster)
Futterkasten
M 1:3
