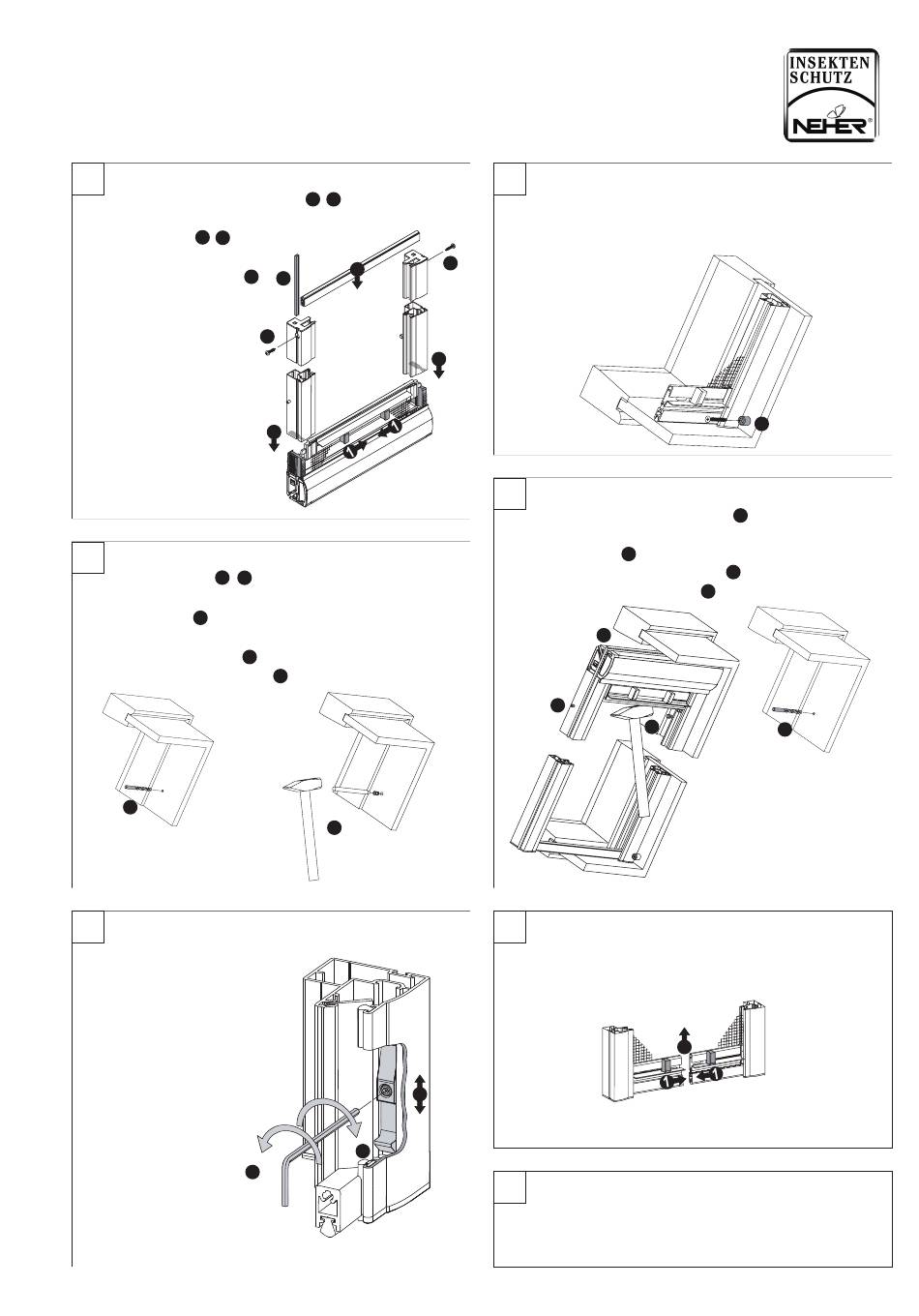

Neher RF4/3 Montage- Und Bedienungsanletung

Rollo für Fenster RF4/3
Montage- und Bedienungsanleitung
Zur Montage ausschließlich Edelstahlschrauben verwenden
1
Rollo zusammenbauen
- Führungsschienen montieren
- Unteres Rahmenprofil mit Schraube RK 3,9x19 mm
3 4
montieren
- Umlaufende Bürsten-
dichtung einziehen
3.1
Option: Hülsen montieren
1 2
- Bearbeitungen
- Mit Bohrer D= 6,6 mm (aus NEHER-Montagesatz 172335)
vorbohren 3
- Mit Hülseneinschlag (aus NEHER-Montagesatz 172335)
Hülse einschlagen
- Zweite Seite bearbeiten
3
4
Option: Endposition der Gewebeschiene
anpassen
Die Verschlußgegenstücke
sind werksseitig vor-
eingestellt.
Bei Bedarf kann die End-
position der Gewebeschiene
angepasst werden.
NEHER Insektenschutz 04/2014
Technische Änderungen vorbehalten
1 2
3
5
5
4
2
durchführen
4
5
4
2
3
1
2
Auflagerundteile montieren
- Rollo in Einbauposition halten und Position der
Auflagerundteile markieren
- Auflagerundteile mit Schraube SK 4x40 mm montieren
4
2
3
Federstiftbohrungen
- Rollo in Einbauposition halten
- Erste Seite - Federstiftposition mit Hammerschlag
markieren
- Mit Bohrer D= 5 mm bohren
- Zweite Seite bearbeiten
1
5
5
Bedienung
Zum Öffnen und Schließen müssen die dafür
vorgesehenen Griffe verwendet werden, da sonst
Beschädigungen am Gewebe auftreten können.
Achtung: Insektenschutzgitter eignen sich nicht als
Absturzsicherung für Kleinkinder und Haustiere
6
Reinigung, Pflege und Wartung
Verschmutzungen nur mit Wasser und milden Reinigungs-
mitteln entfernen. Zur Pflege empfehlen wir das NEHER-
Pflegeset (bei ihrem Fachhändler erhältlich).
1
1
2
3
5
2
3
2
Innen
703904.F0.03
1/2
