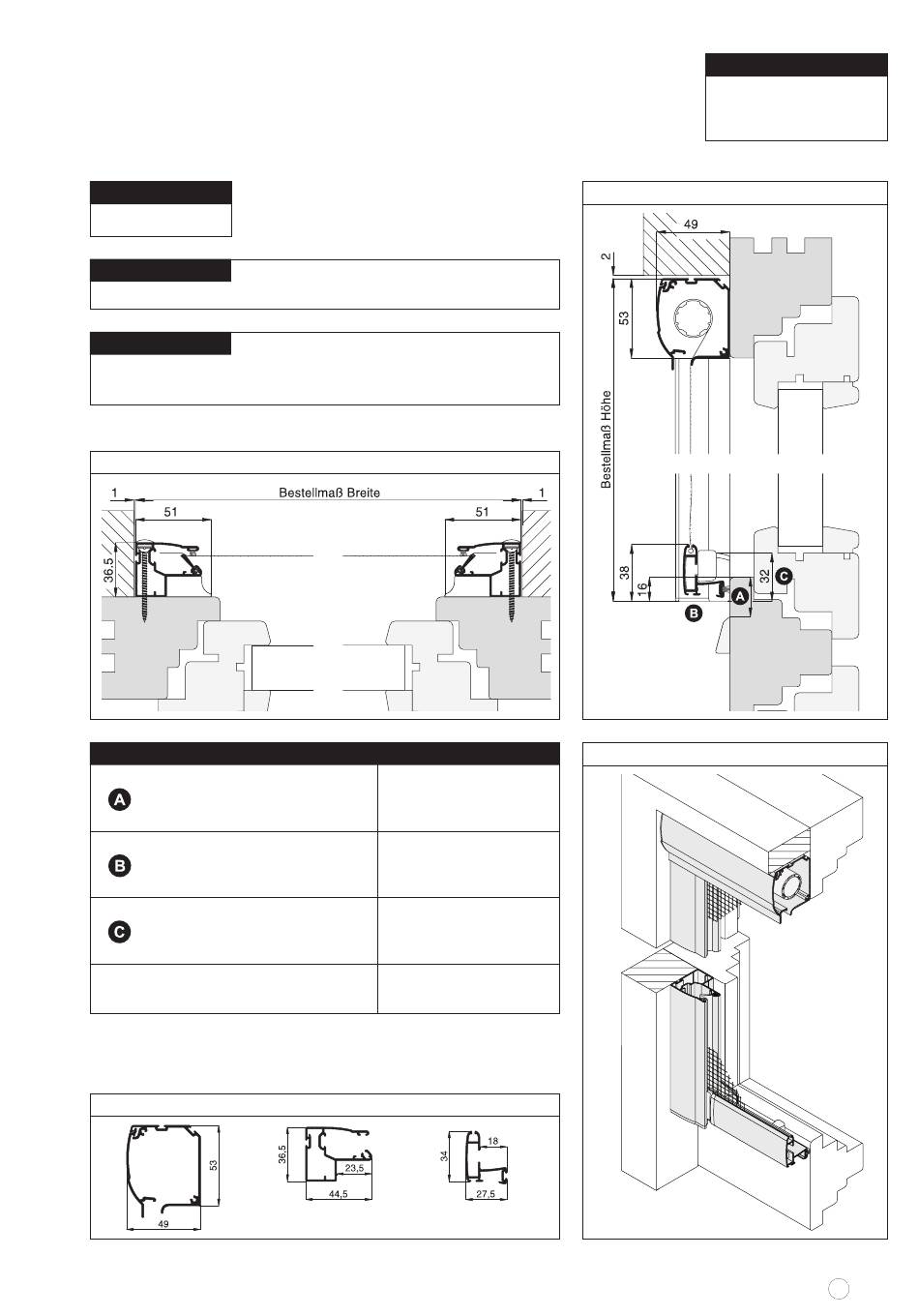

Rf4/9; Für Aluminium- Und Kunststofffenster - Neher Rf3 Serie Bedienungsanleitung

Rollo für Fenster RF4
offener Rahmen, Montage durch Anschrauben
Variante

RF4/9

Preisgestaltung
Rollo für Fenster/Dachfenster Preisliste 3
Bestellmaße
Breite = lichte Breite Mauerleibung
Höhe = lichte Höhe Mauerleibung/Fensterblendrahmen
Horizontalschnitt
Worauf Sie unbedingt achten sollten
Abstand der Wasserabdeckkappe vom
Rand des Blendrahmens mind. 16 mm
seitliche Führungsschiene schließt mit
der Gewebeschiene ab
bei Blendrahmenauflagefläche kleiner
51 mm auf Höhe des Blendrahmen-
abdichtungsteils achten
Platzbedarf (durch Einbautiefe) mind. 49 mm
verwendete Profile
10 39 01
+
10 39 02
NEHER Insektenschutz 01/2009
Technische Änderungen vorbehalten
Seite 12
- 2 mm
+ 14 mm
alternativ
Bestellmaß Höhe entsprechend
verringern oder Verschluss-
gegenstück verstellen
Bestellmaß Höhe entsprechend
vergrößern
(Griffhöhe angeben)
Bestellmaß Höhe entsprechend
vergrößern
nachfragen
10 39 15 10 39 18
Vertikalschnitt
M 1:3
3-D Ansicht von außen
M 1:3
Empfehlung
für Aluminium- und
Kunststofffenster
M 1:3
5
RF
Rollo für Fenster
