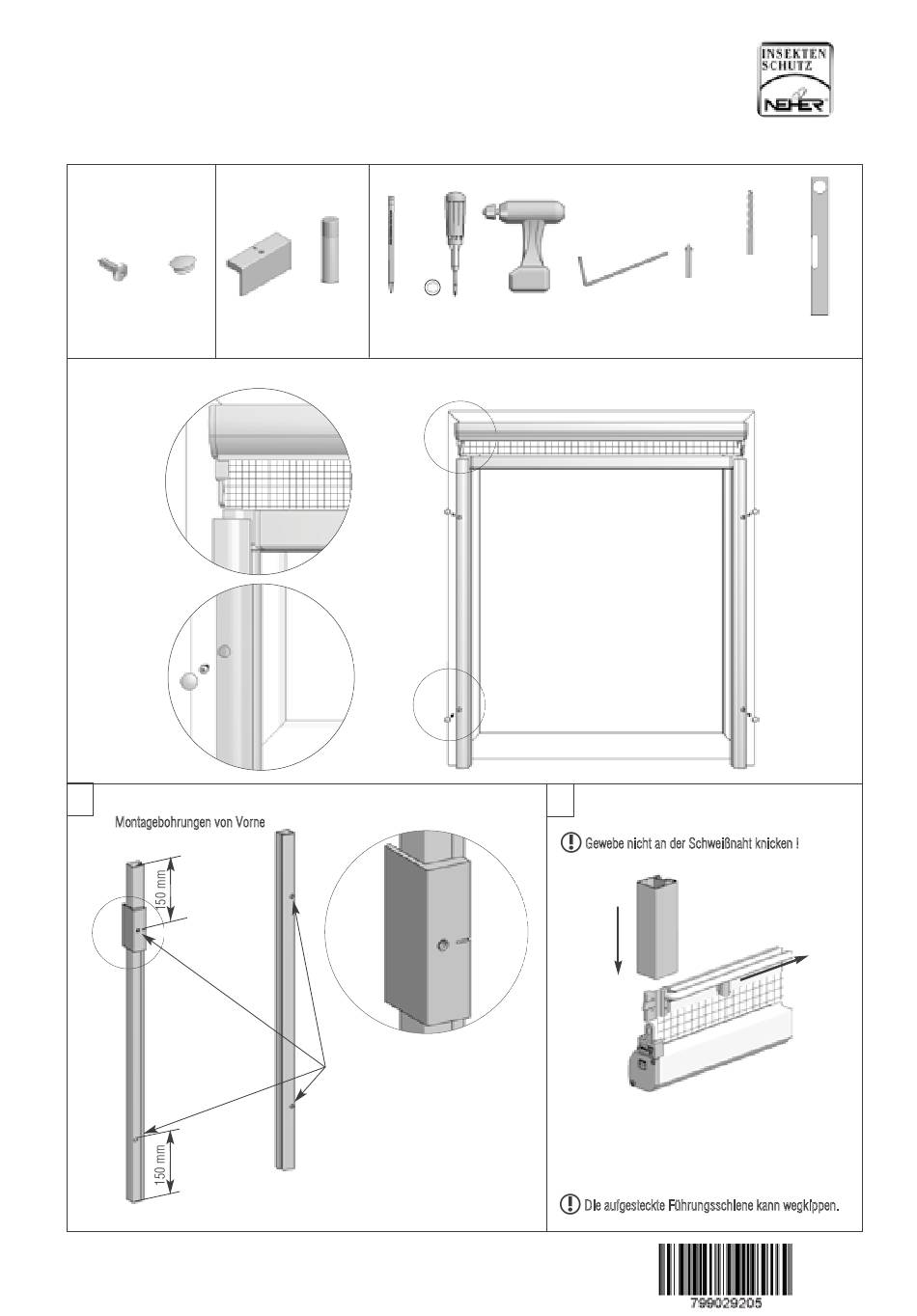

Neher RF 5 Montageanleitung

Rollo für Fenster RF 5/9
Montageanleitung
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch, da wir für Fehler, die durch falsche Montage entstehen, keine Haftung übernehmen!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Abdeck-
RK 3,5 x 13 Bohrlehre
kappe
15 03 35.13.TX 14 23 91 16 40 10
1
Führungschienen Montagebohrungen
Montagebohrungen von Vorne
NEHER Insektenschutz 12/2009
Technische Änderungen vorbehalten
Empfohlene
Hilfsmittel
TX10
HLS-
Schmierstoff Schrauben-
21 23 35 Bleistift
dreher
Gesamtansicht
(Falls mitbestellt, weiter mit Schritt
Bohrlehre 16 40 10 nach den ange-
gebenen Maßen positionieren. Mit
Bohrer ø 4,5 mm die Führungs-
schienen von Vorne durchbohren.
Danach mit dem Kegelsenker die
erste Profilwand durchsenken.
Empfohlene Werkzeuge
Inbusschlüssel
Akku- 2,5mm
17 06 25.25
Bohrschrauber
2
2
Rollo Zusammenbau
)
Gewebe nicht an der Schweißnaht knicken !
—
Rolloverschluss betätigen und halten
Führungsschienen bis zum Anschlag aufstecken
Die aufgesteckte Führungsschiene kann wegkippen.
HSS Alu-
bohrer
Kegel-
ø 2,2 mm
senker
ø 2,9 mm
ø 10 mm Wasserwaage
ø 4,5 mm
–
–
.
—
.
1/2
