Montage; Montage Auf Einen Blick - Endress+Hauser Micropilot M FMR231 Betriebsanleitung

Micropilot M FMR231 mit FOUNDATION Fieldbus
#

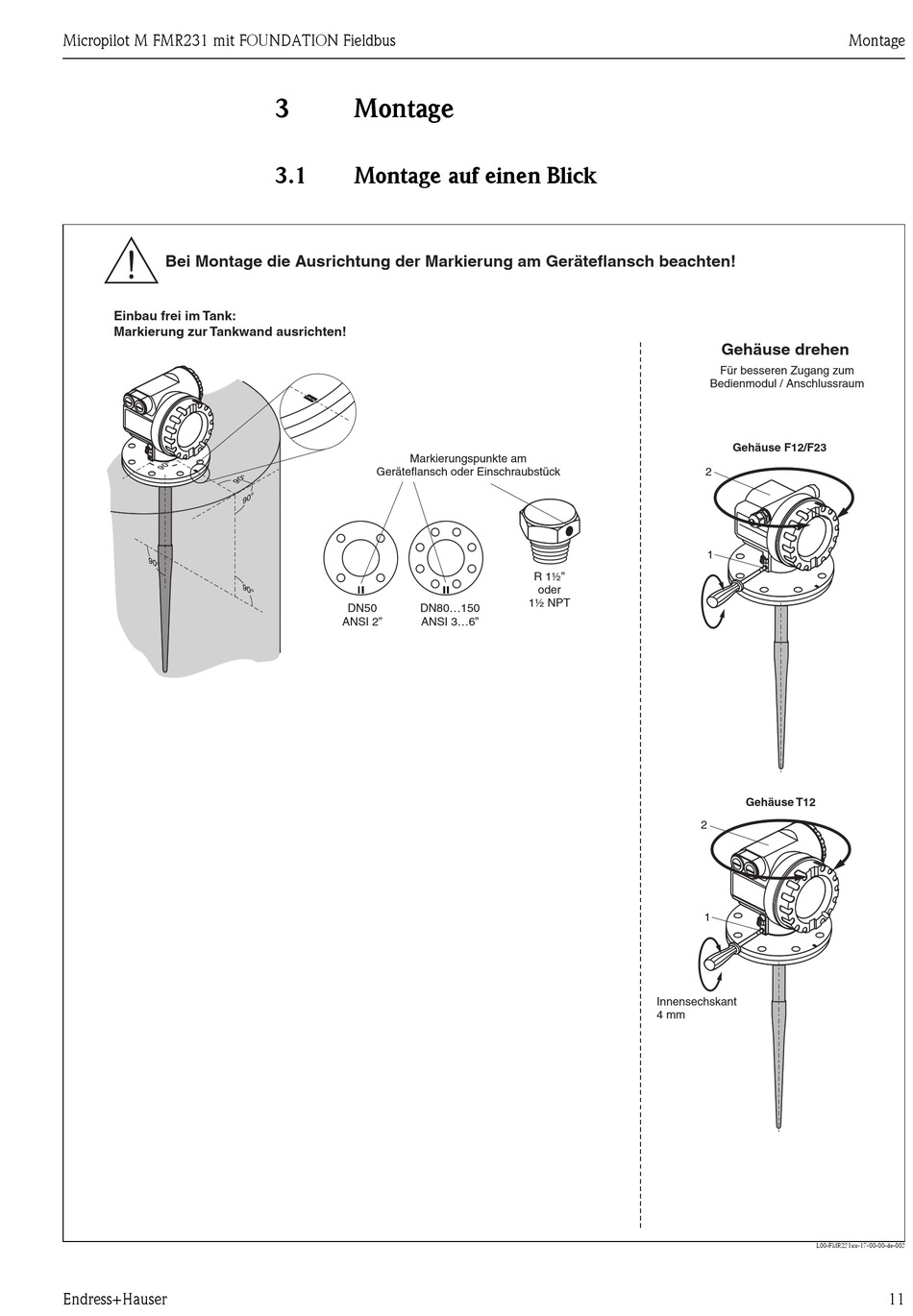

Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0 9 0
° °
Endress+Hauser
3

Montage

3.1

Montage auf einen Blick

Markierungspunkte am
Geräteflansch oder Einschraubstück
° °
9 0 9 0
9
9 0 9 0
° °
DN50
ANSI 2"
R 1½"
oder
1½ NPT
DN80...150
ANSI 3...6"
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse F12/F23
2
1
Gehäuse T12
2
1
Innensechskant
4 mm
L00-FMR231xx-17-00-00-de-003
Montage
11
