4.
Im Fall, dass an dem zu tauschenden Wegeventil eine eingeschraubte Steckverbindung
montiert ist, wird diese vom defekten Wegeventil getrennt und in das neue Wegeventil
eingeschraubt. Die Steckverbindung ist mit LOCTIE 574 „orange" zu sichern.
5.
Der Einbau des neuen Wegeventils erfolgt in umgekehrter Reihenfolge.
5.3.2.2 Wegeventil Fräsluft wechseln
1.
Schlauchpaket abtrommeln.
2.
Zunächst alle Luftschläuche vom Wegeventil trennen. Dazu den schwarzen
Sicherungsring an der Steckverbindung drücken und gleichzeitig die Luftschläuche
herausziehen.
3.
Anschließend ist der elektrische Stecker vom Wegeventil zu trennen. Dazu die
Kreuzschlitzschraube am Stecker lösen und Stecker abziehen.
4.
Beide Inbusschrauben lösen um Wegeventil zu demontieren.

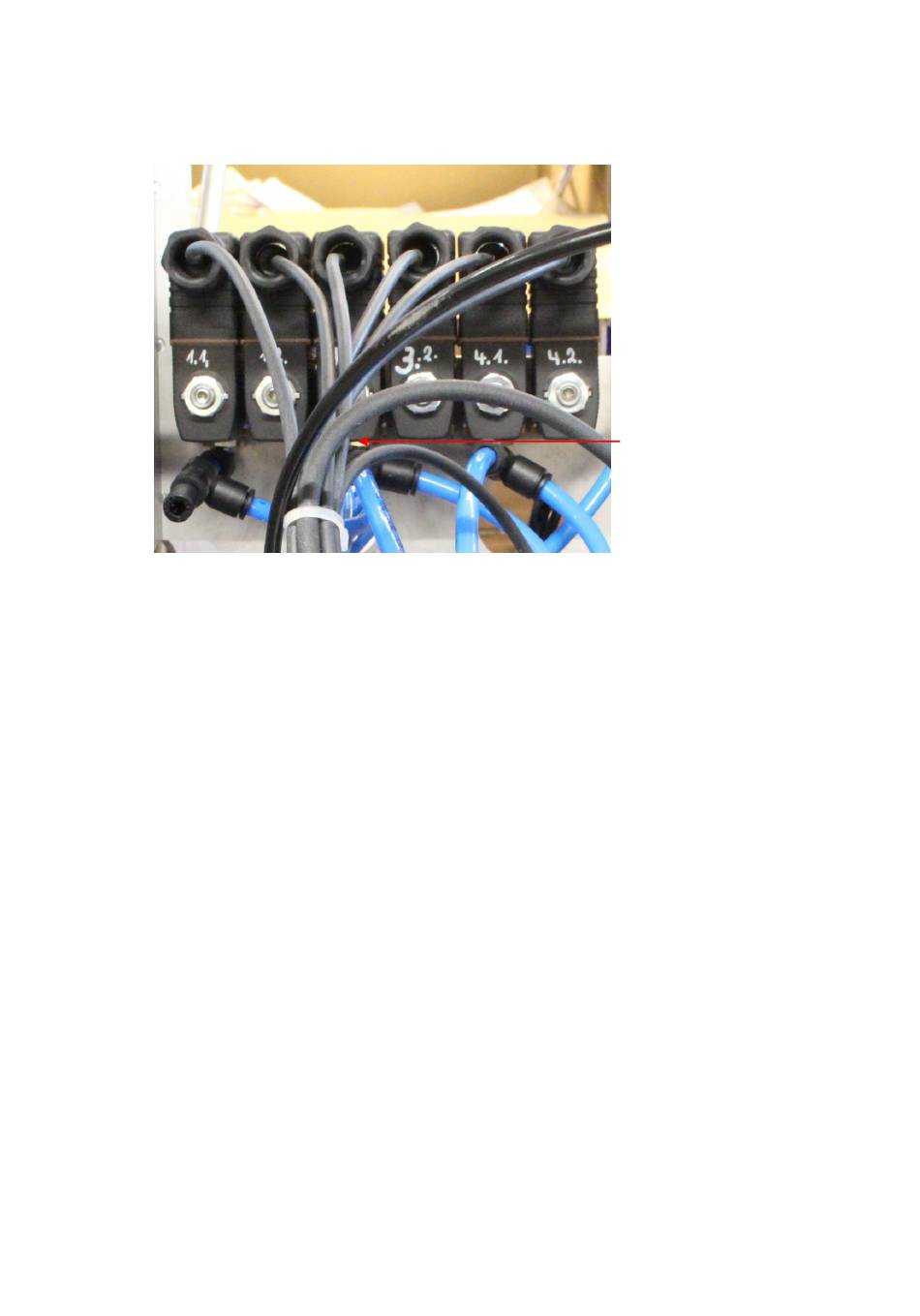

Eingeschraubte
Steckverbindung vom defekten
Wegeventil trennen und in
neues Wegeventil
einschrauben. Die
Steckverbindung mit LOCTIE
574 „orange" sichern
54
