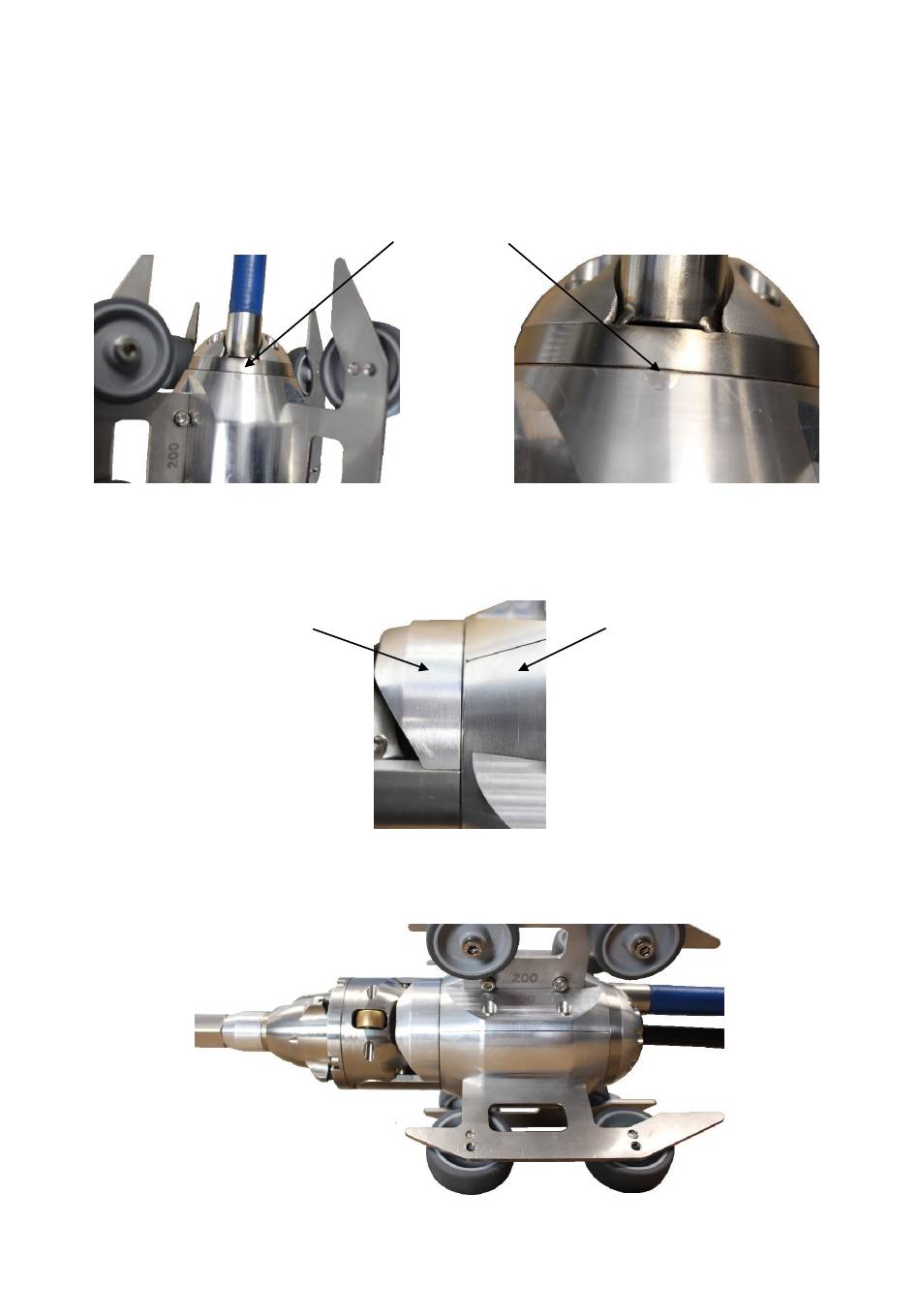

2.5.2.2 Montage Klemmgehäuse an DSA
Das Klemmgehäuse besteht aus 2 Halbschalen, welche mit 4 Schrauben M 5 x 16 verschraubt
werden. Beide Halbschalen verfügen über eine Markierung.
Markierung
Die Markierung ist so auszurichten, das eine der Markierungen mit dem blauen Schlauch der
Verspanneinheit eine Linie bildet. Es ist dringend zu beachten, dass das Klemmgehäuse nicht
auf dem Drehgetriebe der DSA befestigt wir.
Drehgetriebe
Klemmgehäuse
Danach sind die entsprechenden Kufen zu montieren. Dabei ist zu beachten, dass die längere
Seite der Kufe nach hinten zeigt.
Die Kufen sind jeweils mit 2 Schrauben M 5 x 12 mm zu befestigen.
34
