2.3.1 Anschluss der Steuerung
Das Bedienen der IMS MICRO premium flex erfolgt über die SPS Steuerung. Diese wird über
ein 2 m Kabel mit dem Steuerkoffer oder direkt mit der Kabeltrommel verbunden. (siehe 2.2
Inbetriebnahme)
2.3.2 Übersicht Anschlüsse, Bedienelemente und Bedienfelder auf Touchscreen

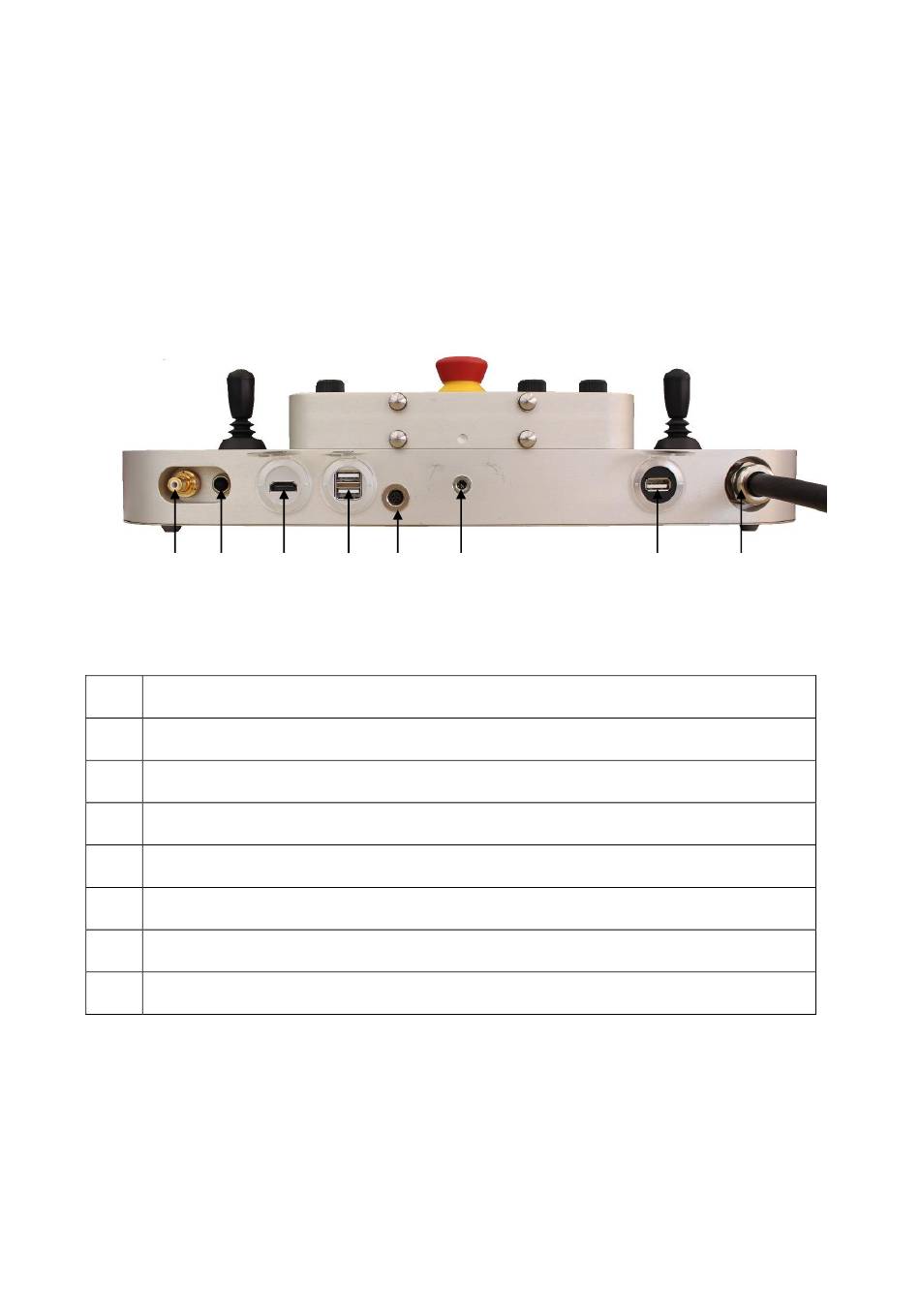

2.3.2.1 Übersicht Anschlüsse
Rückseite
1
2
1
Chinch Video out analog
2
Umschalter digitales und analoges Videosignal
3
HDMI Ausgang für Monitor
4
Anschluss Tastatur, Computermaus für Dateneinschreibung und Touch Monitor
5
Ausgang 12 VDC für Spannungsversorgung Monitor
6
Befestigung für Steuerung im Koffer
7
USB für Softwareupdate
8
2 m Anschlusskabel zur Kabeltrommel
3
4
5
6
16
7
8
