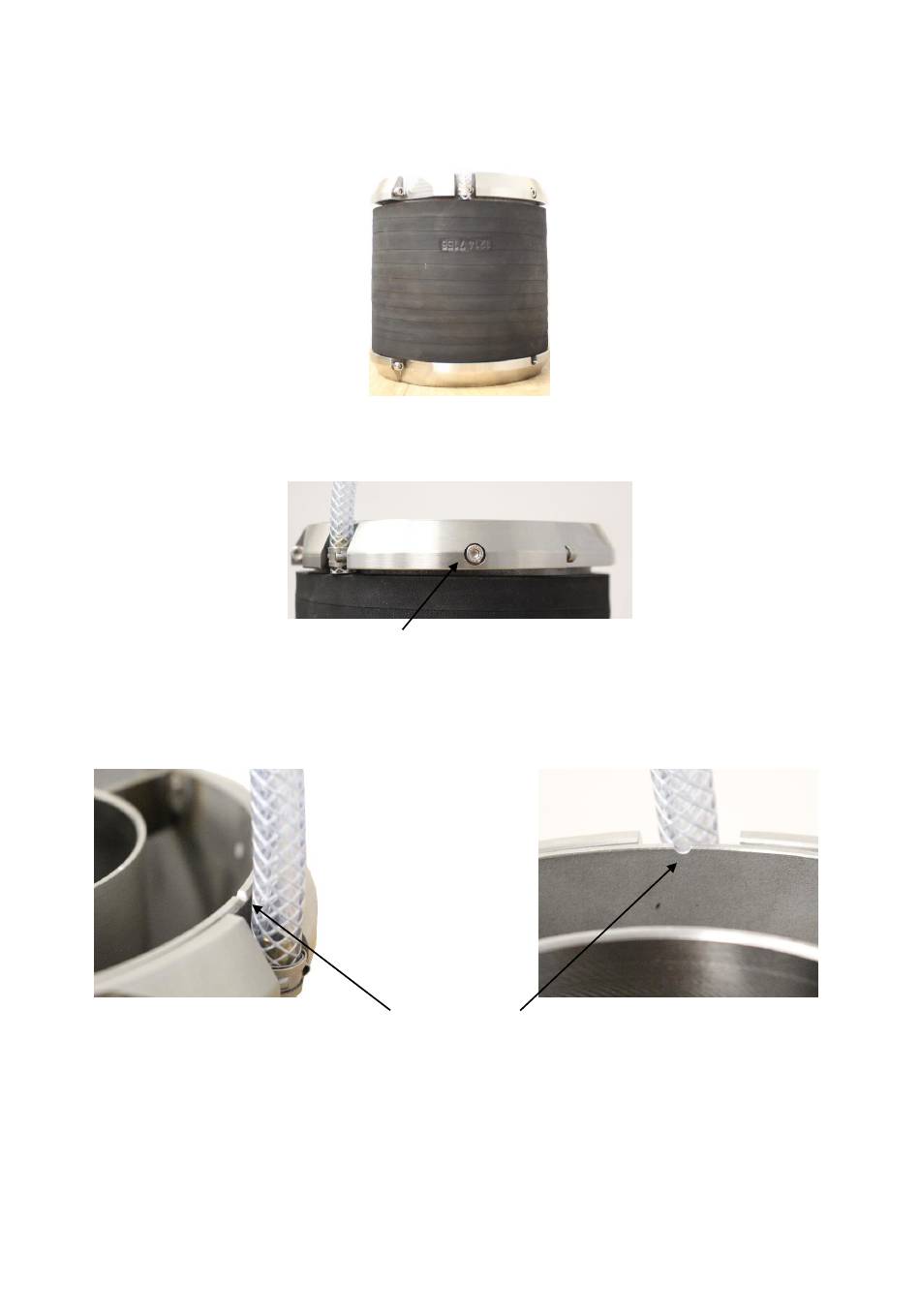

5.2.3 Verspannblase 3 wechseln
Die Verspannblase 3 ist auf einem Grundkörper montiert.
Zuerst ist der Ring, auf der Seite des Luftanschlusses, zu entfernen. Dazu die 2
gegenüberliegenden Schrauben M 5 x 10 mm zu entfernen. Der Ring kann nun abgenommen
werden. Die Verspannblase kann nun nach oben abgezogen werden.
Schraube M 5 x 10 mm
Zur Montage ist zu beachten, das die Verspannblase genau ausgerichtet werden muss. Dazu
befindet sich eine Markierung auf dem Grundkörper. Diese Markierung muss zu dem
Luftanschlussschlauch ausgerichtet werden. Anderenfalls lässt sich der Ring nicht montieren.
Kerbe an Grundkörper
Danach kann der Ring wieder mit dem Grundkörper verschraubt werden.
51
