Optional ist eine 5 und 10 m Verlängerung für den Anschluss des
Bedienteils/Steuerkoffers an die Trommel erhältlich.
-
Der Touch Monitor ist fest im Steuerkoffer verbaut und verkabelt.
-
Der Monitor verfügt über eine separate Bedienungsanleitung.
ACHTUNG!
Externer Monitor. Im Falle des Anschlusses eines externen Monitors
an das Bedienpult ist zu beachten, dass die Schutzmaßnahme
Schutztrennung nicht durch Verbindung der Masse mit dem PE-
Schutzleiter unwirksam gemacht wird.
Deshalb wird bei Anschluss eines externen Monitors mit Netzanschluss
gefordert, entweder
-
-
Wird der Monitor mit der Spannungsversorgung der Steuerung oder aus
einer Batterie mit Kleinspannung betrieben, sind keine zusätzlichen
Maßnahmen notwendig.
-
Anschluss der Trommel an die Stromversorgung! Alle 5 LED´s (grün) an der
Trommel links unter Not-Aus-Schalter müssen leuchten, sonst ist eines der Netzteile
defekt (Service kontaktieren!), die Zuleitung beschädigt oder stromlos. Leuchtet die
rote LED, liegt eine Überhitzung der Motorsteuerkarte vor. Das Gerät ist von der
Spannungsversorgung zu trennen und einige Minuten zu warten. Leuchtet die rote
LED erneut, ist die Servicewerkstatt zu kontaktieren.
die Videoanschlussleitung über einen Videotrenntransformator
anzuschließen oder
den Monitor netzseitig über einen Schutztrenntransformator zu
betreiben
12

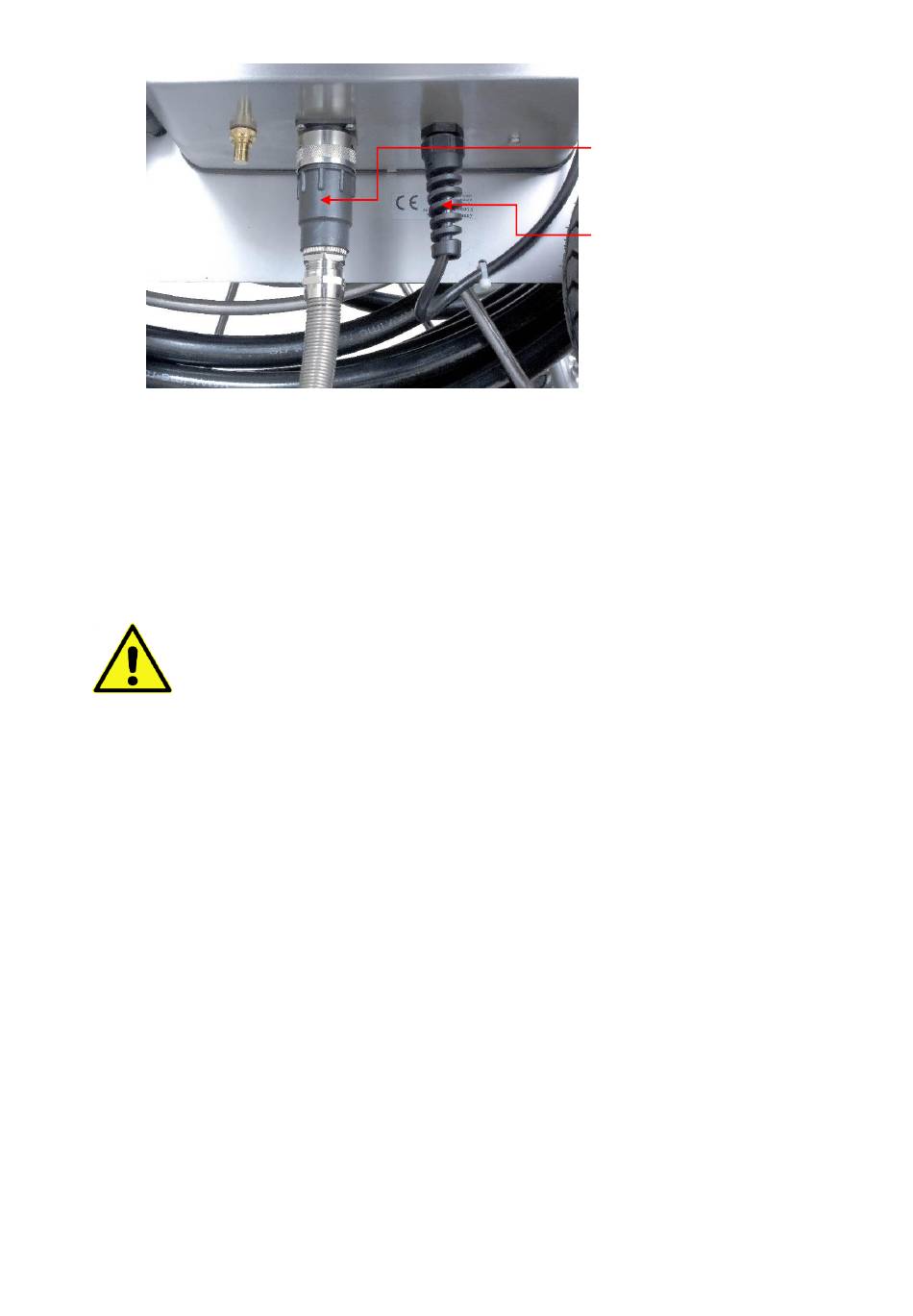

Anschluss für
Bedienteil/
Steuerkoffer
Netzkabel
