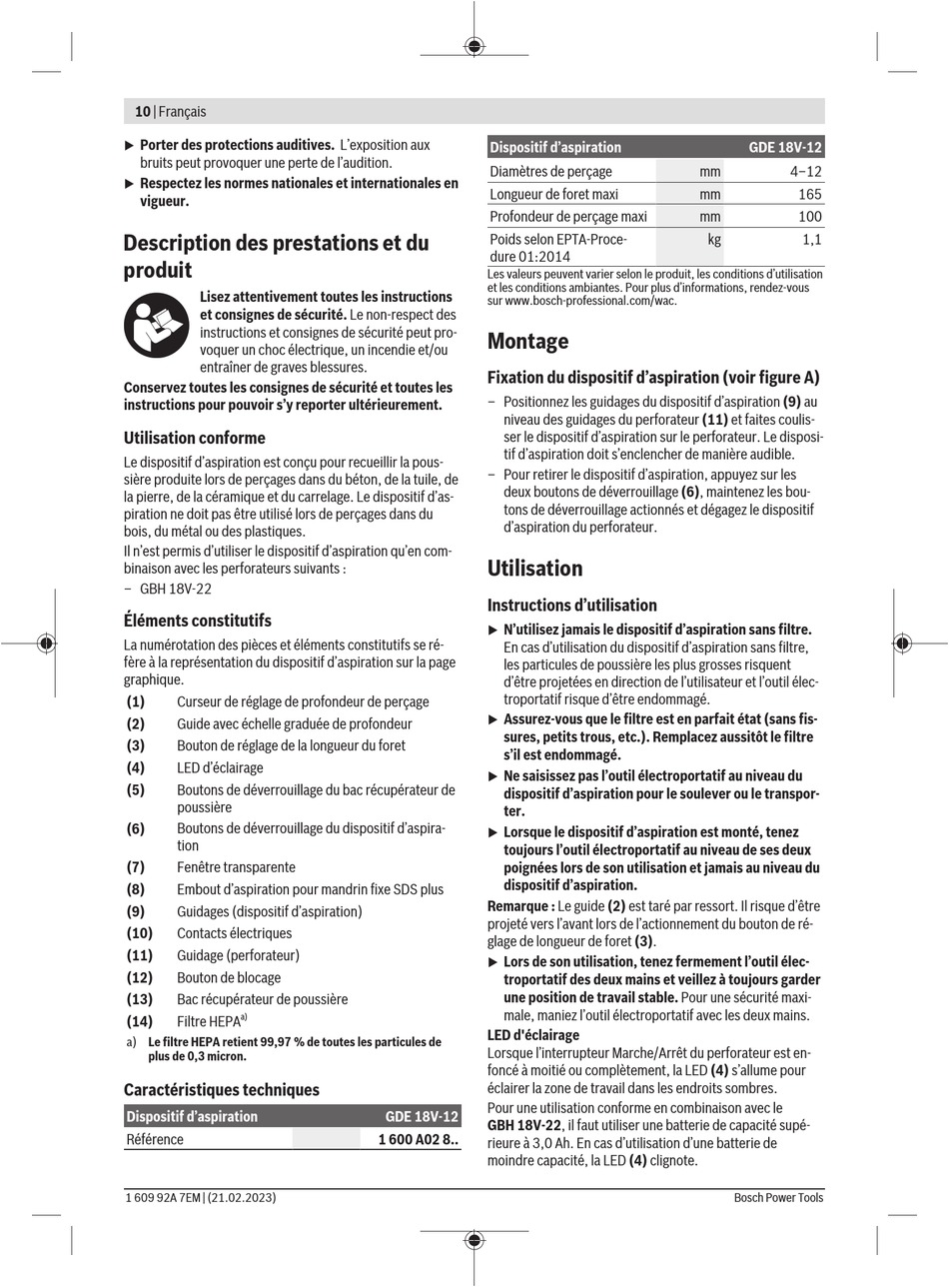

10 | Français
Porter des protections auditives. L'exposition aux
u
bruits peut provoquer une perte de l'audition.
Respectez les normes nationales et internationales en
u
vigueur.
Description des prestations et du
produit
Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des
instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.
Conservez toutes les consignes de sécurité et toutes les
instructions pour pouvoir s'y reporter ultérieurement.
Utilisation conforme
Le dispositif d'aspiration est conçu pour recueillir la pous-
sière produite lors de perçages dans du béton, de la tuile, de
la pierre, de la céramique et du carrelage. Le dispositif d'as-
piration ne doit pas être utilisé lors de perçages dans du
bois, du métal ou des plastiques.
Il n'est permis d'utiliser le dispositif d'aspiration qu'en com-
binaison avec les perforateurs suivants :
– GBH 18V-22
Éléments constitutifs
La numérotation des pièces et éléments constitutifs se ré-
fère à la représentation du dispositif d'aspiration sur la page
graphique.
(1)
Curseur de réglage de profondeur de perçage
(2)
Guide avec échelle graduée de profondeur
(3)
Bouton de réglage de la longueur du foret
(4)
LED d'éclairage
(5)
Boutons de déverrouillage du bac récupérateur de
poussière
(6)
Boutons de déverrouillage du dispositif d'aspira-
tion
(7)
Fenêtre transparente
(8)
Embout d'aspiration pour mandrin fixe SDS plus
(9)
Guidages (dispositif d'aspiration)
(10)
Contacts électriques
(11)
Guidage (perforateur)
(12)
Bouton de blocage
(13)
Bac récupérateur de poussière
a)
(14)
Filtre HEPA
a) Le filtre HEPA retient 99,97 % de toutes les particules de
plus de 0,3 micron.
Caractéristiques techniques
Dispositif d'aspiration
Référence
1 609 92A 7EM | (21.02.2023)
Dispositif d'aspiration
Diamètres de perçage
Longueur de foret maxi
Profondeur de perçage maxi
Poids selon EPTA-Proce-
dure 01:2014
Les valeurs peuvent varier selon le produit, les conditions d'utilisation
et les conditions ambiantes. Pour plus d'informations, rendez-vous
sur www.bosch-professional.com/wac.
Montage
Fixation du dispositif d'aspiration (voir figure A)
– Positionnez les guidages du dispositif d'aspiration (9) au
niveau des guidages du perforateur (11) et faites coulis-
ser le dispositif d'aspiration sur le perforateur. Le disposi-
tif d'aspiration doit s'enclencher de manière audible.
– Pour retirer le dispositif d'aspiration, appuyez sur les
deux boutons de déverrouillage (6), maintenez les bou-
tons de déverrouillage actionnés et dégagez le dispositif
d'aspiration du perforateur.
Utilisation
Instructions d'utilisation
N'utilisez jamais le dispositif d'aspiration sans filtre.
u
En cas d'utilisation du dispositif d'aspiration sans filtre,
les particules de poussière les plus grosses risquent
d'être projetées en direction de l'utilisateur et l'outil élec-
troportatif risque d'être endommagé.
Assurez-vous que le filtre est en parfait état (sans fis-
u
sures, petits trous, etc.). Remplacez aussitôt le filtre
s'il est endommagé.
Ne saisissez pas l'outil électroportatif au niveau du
u
dispositif d'aspiration pour le soulever ou le transpor-
ter.
Lorsque le dispositif d'aspiration est monté, tenez
u
toujours l'outil électroportatif au niveau de ses deux
poignées lors de son utilisation et jamais au niveau du
dispositif d'aspiration.
Remarque : Le guide (2) est taré par ressort. Il risque d'être
projeté vers l'avant lors de l'actionnement du bouton de ré-
glage de longueur de foret (3).
Lors de son utilisation, tenez fermement l'outil élec-
u
troportatif des deux mains et veillez à toujours garder
une position de travail stable. Pour une sécurité maxi-
male, maniez l'outil électroportatif avec les deux mains.
LED d'éclairage
Lorsque l'interrupteur Marche/Arrêt du perforateur est en-
foncé à moitié ou complètement, la LED (4) s'allume pour
éclairer la zone de travail dans les endroits sombres.
Pour une utilisation conforme en combinaison avec le
GDE 18V-12
GBH 18V-22, il faut utiliser une batterie de capacité supé-
1 600 A02 8..
rieure à 3,0 Ah. En cas d'utilisation d'une batterie de
moindre capacité, la LED (4) clignote.
GDE 18V-12
mm
4–12
mm
165
mm
100
kg
1,1
Bosch Power Tools
