am Kaminofen untereinander und am Schornstein fest und
dicht anzubringen. Das Rauchrohr darf nicht in den freien
Schornsteinquerschnitt hineinragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30 cm höher oder tiefer liegen als
der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Mate rialien ist
vom Rauchrohr ein Mindestabstand von 40 cm einzuhalten.
Führt das Rauchrohr durch Bauteile aus brennbaren Bau-
stoffen, so sind die Bauteile in einem Umkreis von 20 cm aus
nichtbrennbaren form beständigen Baustoffen geringer Wärme-
leitfähigkeit (z. B. Gasbeton) herzustellen.
Montage des Kaminofens

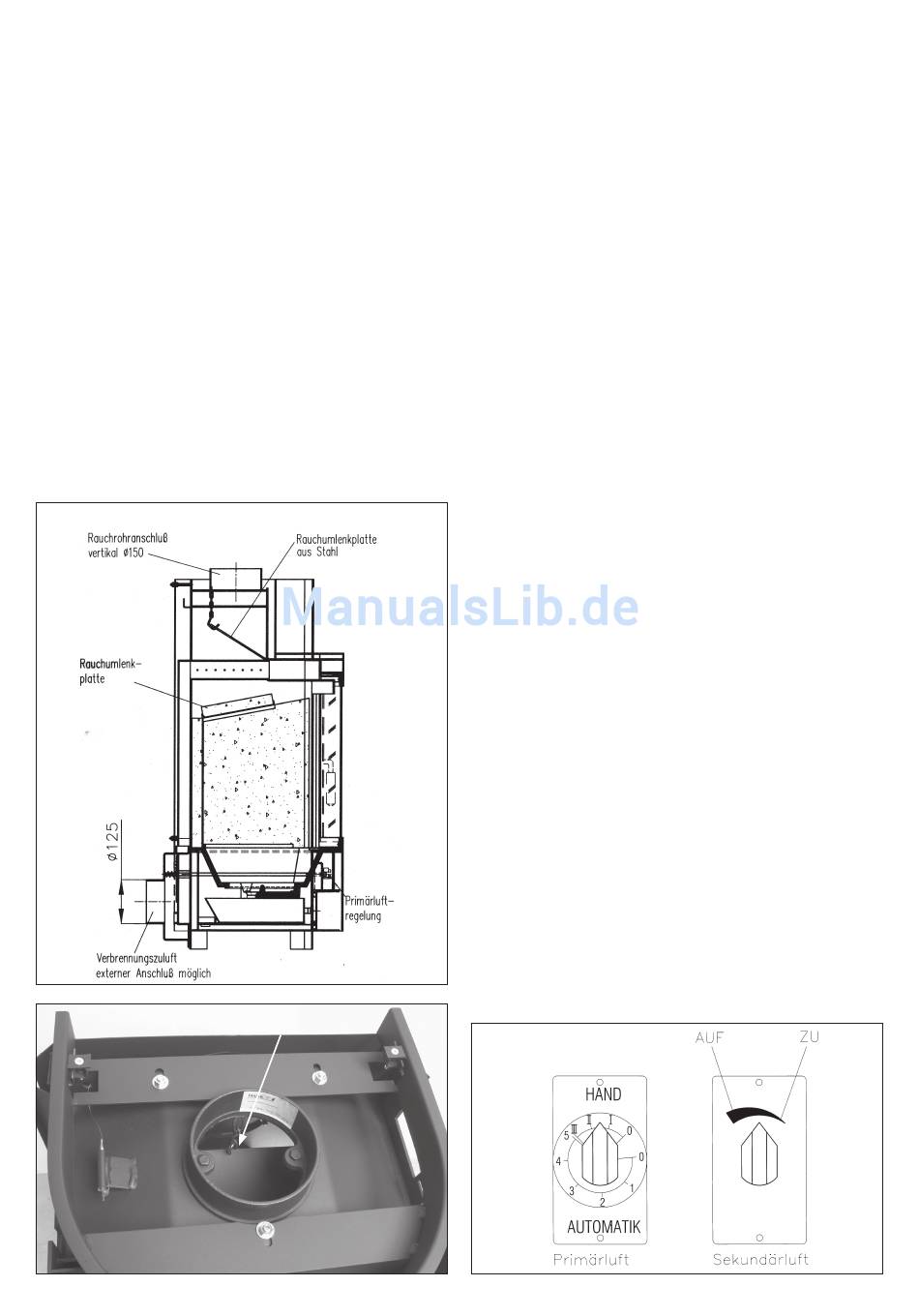

Im Rauchsammler des Dauerbrandofens befinden sich zwei
Rauchumlenkplatten (Abb. B). Vor dem Betrieb des Comfort
müssen Sie die Lage der oberen Rauchumlenkplatte aus Stahl
kontrollieren. Diese muss in der Kette eingehangen sein und darf
nicht horizontal im Rauchsammler liegen. Die Kontrolle erfolgt
durch einen Blick in den Rauchrohrstutzen (Abb. C).
Abbildung B
Abbildung C
Kette
Hinweis zur Kachelmontage
Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie beim
Auspacken der keramischen Ofenkacheln darauf, dass diese
auf eine weiche Unterlage abgelegt werden. Die keramischen
Ofenkacheln sind aus natürlichen Rohstoffen gefertigt und
handbearbeitet sowie handglasiert, daher sind Farbabweich-
ungen und Maßtoleranzen unumgänglich.
Montage der Ofenkacheln
Legen Sie zunächst jeweils 3 Seitenkacheln auf dem Boden
aus, um ein harmonisches Farbspiel zu erreichen. Gleichzeitig
ermitteln Sie das Höhenmaß der drei übereinanderliegenden
Kacheln. Dieses Maß dient zur Einstellung der Höhennivellierung
der Seitenkacheln (siehe Abb. F).
Zur Änderung der Höhennivellierung lösen Sie die Sechs kant-
muttern und stellen die Höhennivellierung auf das Kachelmaß,
gemessen bis zur Oberkante des Stahlkorpus. Anschließend
schrauben Sie die Sechskantmuttern wieder fest an.
Das hintere Abstrahlblech (Rückwand) ist mit vier Muttern am
Ofenkorpus verschraubt. Lösen Sie diese Muttern und stellen das
Abstrahlblech zur Seite.
Zur Befestigung der Seitenkacheln befinden sich am Ofenkorpus
auf jeder Seite zwei Kachelhalteschienen, von denen die hinteren
verstellbar sind. Lösen Sie die Muttern der hinteren Kachelhalte-
schienen leicht und schieben die Seitenkacheln von oben
nach unten ein. Wenn alle Seitenkacheln in die Halteschienen
eingeschoben sind, drücken Sie die hintere Halteschiene gegen
die Seitenkacheln und ziehen die Schrauben fest an. Schrauben
Sie das hintere Abstrahlblech wieder an den Ofenkorpus (Abb. F)
Auf dem Ofenkorpus befinden sich 6 Bohrungen zur Aufnahme
von Gewindestiften. Die rechte und linke Obersimskachel wird
rundum auf den Ofenkorpus und die Gewindestifte gelegt. Mit
Hilfe der Gewindestifte können die Obersims kacheln justiert
werden. Für jeweils zwei Gewindestifte befindet sich in jeder
Obersimskachel jeweils eine Vertiefung, wodurch ein Verrutschen
der Kachel verhindert wird. Die beiden Warmehaltefachkacheln
werden nun in das Warmhaltefach gelegt. (siehe Abbildung F)
Die Montage der Specksteinverkleidung erfolgt beim Kaminofen
Comfort analog zur Kachelverkleidung.
Achtung!
Der Kaminofen darf nicht durch Umbauten oder den Anbau
fremder Bauteile und Korpusverkleidungen manipuliert werden.
Abbildung D
