Aufbau- und Bedienungsanleitung
Dauerbrandofen Cameo
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen
der Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungs verordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Dauerbrandofens der
zustän dige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Dauerbrand-
ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, trag fähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK- Zubehörprogramm finden Sie hierfür geeignete
Bodenplatten. Von der Rückseite und den Seiten flächen der
Dauerbrandofen verkleidung ist ein Wandabstand von 20 cm
einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bau teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraum öffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

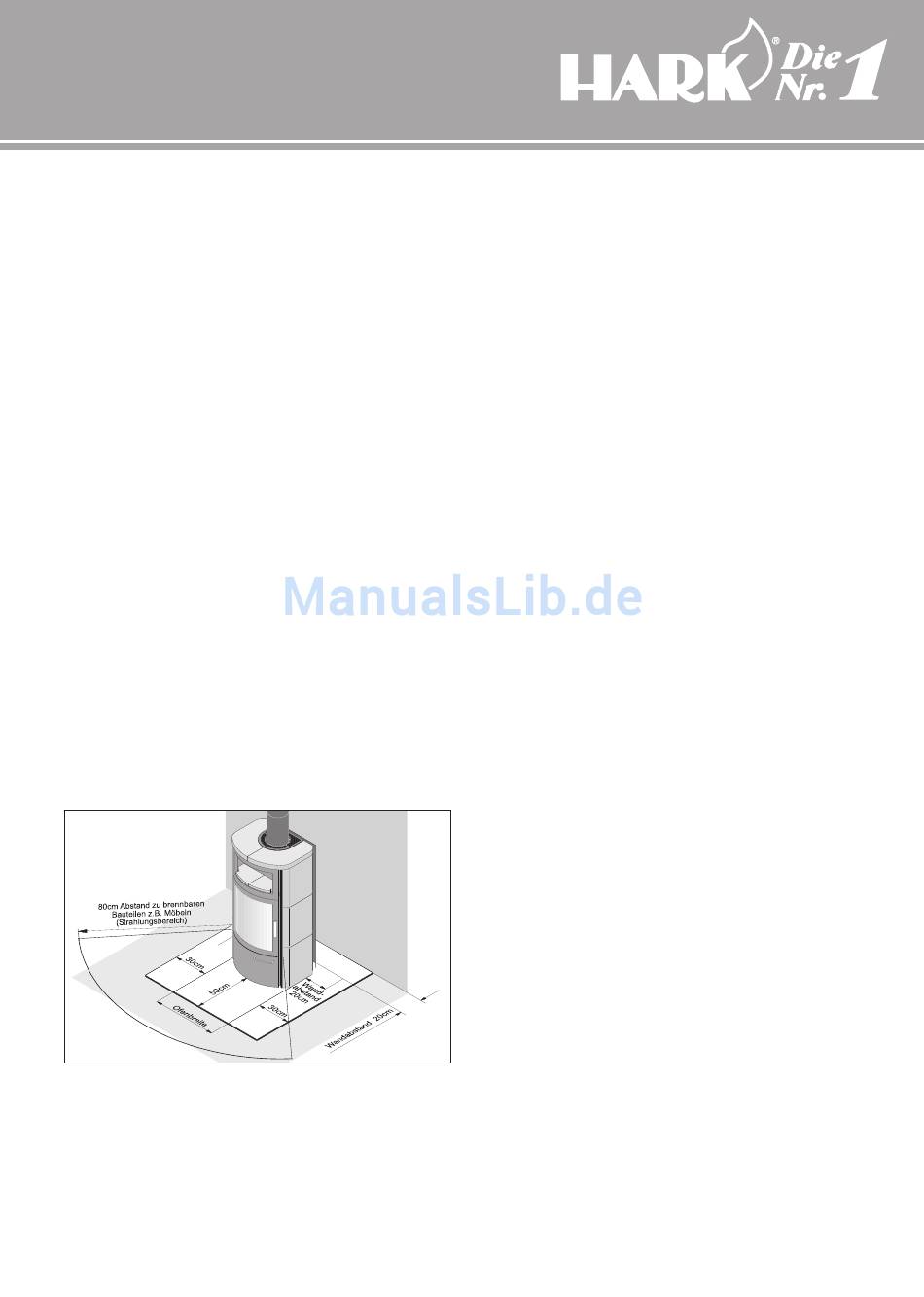

Abbildung A
Frischluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss
der Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raum volumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchti gungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuer stätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z.B. durch den Einbau einer Luftklappe
in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs luft-
leitung sollte mit einer Absperrklappe in Ofennähe versehen
werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder in
einem Luftverbund ist für jede Feuerstätte eine separate Verbren-
nungs luft leitung zu erstellen oder eine Leitung entsprechend groß
zu dimen sionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Dauerbrandofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zuge-
führt oder die Dunstabzughaube mit einem Fensterkontakt-
schalter versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Bei dem Dauerbrandofen Cameo besteht darüber hinaus
die Möglichkeit, eine Verbrennungsluftleitung mit Hilfe eines
Flexrohres aus dem Außenbereich direkt am Dauerbrandofen
anzuschließen. An der Rückseite des Dauerbrandofens befindet
sich ein Anschlussstutzen für die „externe Verbrennungsluftzufuhr"
(siehe Abb. B), an den das Flexrohr mit Hilfe einer Klemmschelle
angeschlossen werden kann. Die Materialien für die Frischluft-
leitung sind im HARK – Zubehörprogramm erhältlich. Diese
„externe Verbrennungsluft zufuhr" ist bei Niedrigenergiehäusern
mit einer kontrollierten Be- und Entlüftung erforderlich, um das
Verhältnis zwischen Be- und Entlüftung durch den Betrieb des
Dauerbrandofens nicht zu stören.
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehen-
den Gesetze der Landesbauordnung, örtliche feuerpolizeiliche
und baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe ge-
eigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der
DIN 18160 Teil 1 auszuführen und nach EN 13384 zu be-
messen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Dauerbrandofen
an. Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Dauerbrandofens.
Selbst verständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen.
pro Kilowatt Bei dem Dauerbrandofen Cameo ist der Rauchrohranschluss
3
ausschließlich nach oben an den Schornstein möglich.
