Angaben zum Produkt
• Außentemp. parallel
– Heizbetrieb: Oberhalb der Bivalenztemperatur versorgt die Wär-
mepumpe allein die Wärmeanforderung. Unterhalb der Bivalenz-
temperatur schaltet sich der konventionelle Wärmeerzeuger
hinzu, wenn die Wärmepumpe die Wärmeanforderung länger als
eine halbe Stunde nicht decken kann. Der konventionelle Wärme-
erzeuger schaltet sich sofort hinzu, wenn die Wärmepumpe die
geforderte Vorlauftemperatur wegen ihrer Einsatzgrenzen nicht
erreichen kann.
– Warmwasserbetrieb: Die Warmwasserbereitung ist unabhängig
von der Bivalenztemperatur. Hier übernimmt die Wärmepumpe
die Speicherbeladung so lange, bis sie ihre maximal mögliche Vor-
lauftemperatur erreicht. Wenn das nicht ausreicht, um den Spei-
cher vollständig zu beladen, wird der konventionelle
Wärmeerzeuger aktiviert, um die Beladung abzuschließen.
y [%]
100
80
60
40
20
0
–10

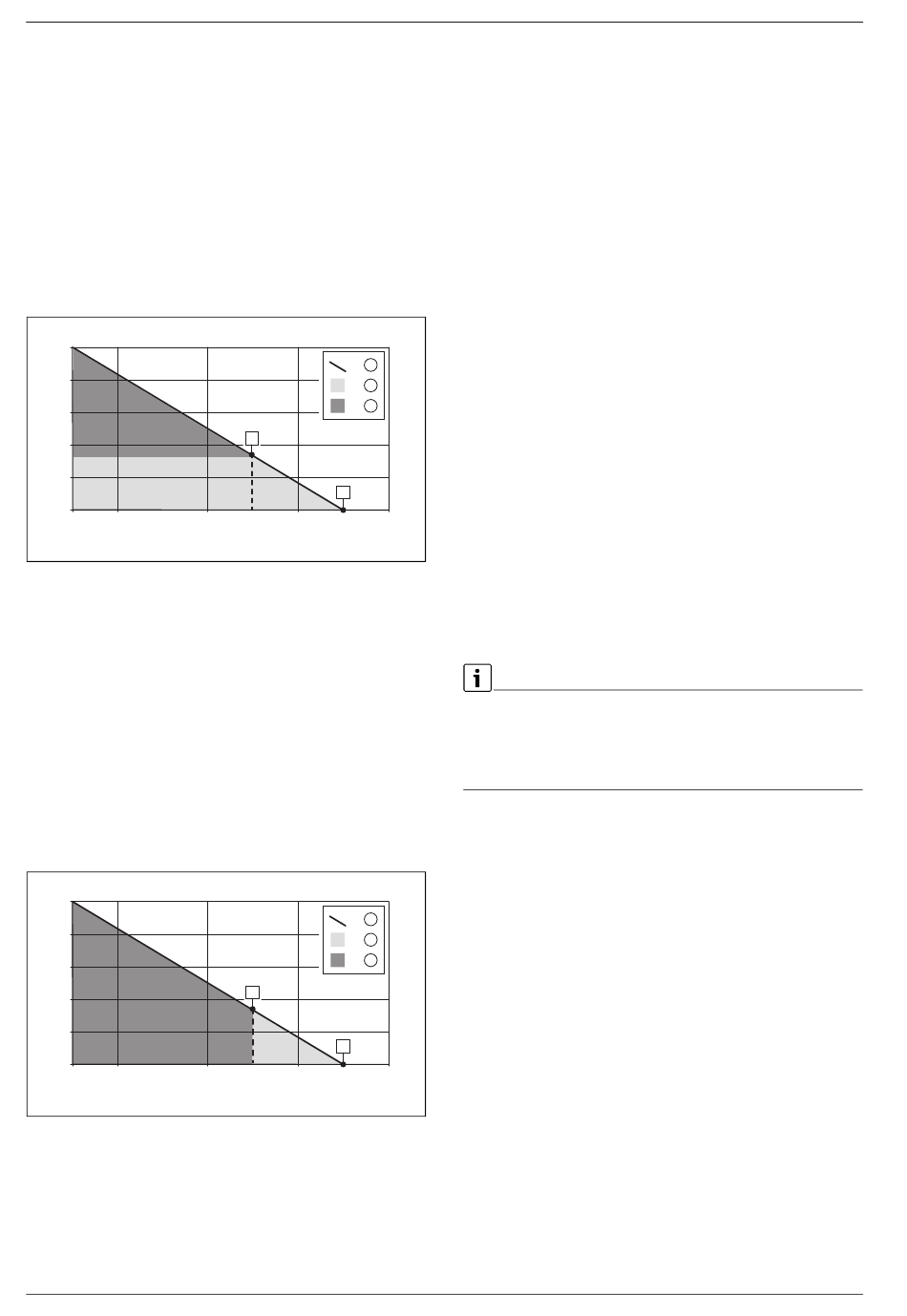

Bild 1
Außentemperatur parallel
x
Außentemperatur
y
Relative Heizlast
A
Bivalenztemperatur
B
Heizgrenztemperatur
[1]
Heizlast
[2]
Wärmepumpe
[3]
Konventioneller Wärmeerzeuger
• Außentemp. alternativ
– Warmwasserbetrieb: Oberhalb der Bivalenztemperatur wie bei
Außentemp. parallel; unterhalb der Bivalenztemperatur nur
über konventionellen Wärmeerzeuger.
– Heizbetrieb: Oberhalb der Bivalenztemperatur versorgt die Wär-
mepumpe allein die Wärmeanforderung. Unterhalb der Bivalenz-
temperatur deckt der konventionelle Wärmeerzeuger allein den
Wärmebedarf.
y [%]
100
80
60
40
20
0
–10
Bild 2
Außentemperatur alternativ
x
Außentemperatur
y
Relative Heizlast
A
Bivalenztemperatur
B
Heizgrenztemperatur
[1]
Heizlast
[2]
Wärmepumpe
[3]
Konventioneller Wärmeerzeuger
4
=
1
=
2
=
3
A
B
0
+10
x [°C]
0010030874-001
=
1
=
2
=
3
A
B
0
+10
x [°C]
0010030875-001
Unabhängig von der Bivalenztemperatur lassen sich an der Bedienein-
heit weitere Regelungsstrategien auswählen:
• Wärmep. bevorzugt
– Heizbetrieb: Wenn die Wärmepumpe verfügbar ist, deckt sie al-
lein den Wärmebedarf für die Heizung. Der konventionelle Wär-
meerzeuger übernimmt den Heizbetrieb in folgenden Fällen:
‒ Die Wärmepumpe ist durch eine Störung blockiert.
‒ Die CAN-Verbindung ist unterbrochen.
‒ Die Außentemperatur liegt außerhalb des Arbeitsbereichs der
Wärmepumpe.
‒ Die Wärmepumpe ist im geräuscharmen Betrieb ausgeschaltet.
– Warmwasserbetrieb: Wie bei Außentemp. parallel.
• Nur Kessel
Der konventionelle Wärmeerzeuger deckt allein den Wärmebedarf
für Heizung und Warmwasser. Wenn der konventionelle Wärmeerzeu-
ger durch eine Störung verriegelt ist, übernimmt die Wärmepumpe
die Wärmeversorgung für Warmwasser und Heizung innerhalb ihrer
Einsatzgrenzen (Notbetrieb).
Neben den generellen Regelungsstrategien sind folgende Einstellungen
für den Warmwasserkomfort möglich:
• Eco
Im Eco-Betrieb übernimmt, wenn möglich, die Wärmepumpe die
Warmwasserversorgung. Wenn die übergreifende Regelungsstrate-
gie Nur Kessel eingestellt ist oder die Außentemperatur bei den biva-
lenten Regelungsstrategien unterhalb der Bivalenztemperatur liegt,
+20
übernimmt der konventionelle Wärmeerzeuger die Warmwasserver-
sorgung. Gleiches gilt in folgenden Fällen:
‒ Die Wärmepumpe ist durch eine Störung blockiert.
‒ Die CAN-Verbindung ist unterbrochen.
‒ Die Außentemperatur liegt außerhalb des Arbeitsbereichs der
Wärmepumpe.
‒ Die Wärmepumpe ist im geräuscharmen Betrieb ausgeschaltet.
Da die Wärmepumpe nicht das gleiche Temperaturniveau aufbringen
kann wie der konventionelle Wärmeerzeuger, dauert das Aufheizen des
Warmwassers in der Regel länger. Um die Versorgung durch die Wärme-
pumpe sicherzustellen, wenn der konventionelle Wärmeerzeuger verrie-
gelt ist, senkt sich die Warmwasser-Solltemperatur auf 40 °C.
• Komfort
Um den maximalen Komfort zu gewährleisten, übernimmt im Kom-
fort-Betrieb nur der konventionelle Wärmeerzeuger die Warmwas-
serversorgung. Wenn die übergreifende Regelungsstrategie
Wärmep. bevorzugt eingestellt ist, übernimmt die Wärmepumpe
den Warmwasserbetrieb. Gleiches gilt, wenn der Kessel durch eine
Störung verriegelt ist. Um die Warmwasserversorgung im Notbetrieb
durch die Wärmepumpe sicherzustellen, senkt sich dann die Warm-
wasser-Solltemperatur auf 40 °C.
Abhängig von der eingestellten Regelungsstrategie entscheidet das Mo-
dul, ob die Wärmepumpe oder der konventionelle Wärmeerzeuger oder
beide die Wärmeanforderung versorgen. Dazu sperrt das EMS 2-Regel-
system den konventionellen Wärmeerzeuger oder gibt ihn frei. Warm-
wasser und Heizung können dabei unabhängig voneinander gesperrt
+20
werden.
Wenn das Modul den konventionellen Wärmeerzeuger blockiert, wird
dies im Display der Bedieneinheit mit dem Großbuchstaben B verdeut-
licht. Die Wärmepumpe kann weiterarbeiten.
MH 200 – 6721826270 (2020/08)
