Asus M2N68 PLUS Schnellstartanleitung Seite 17

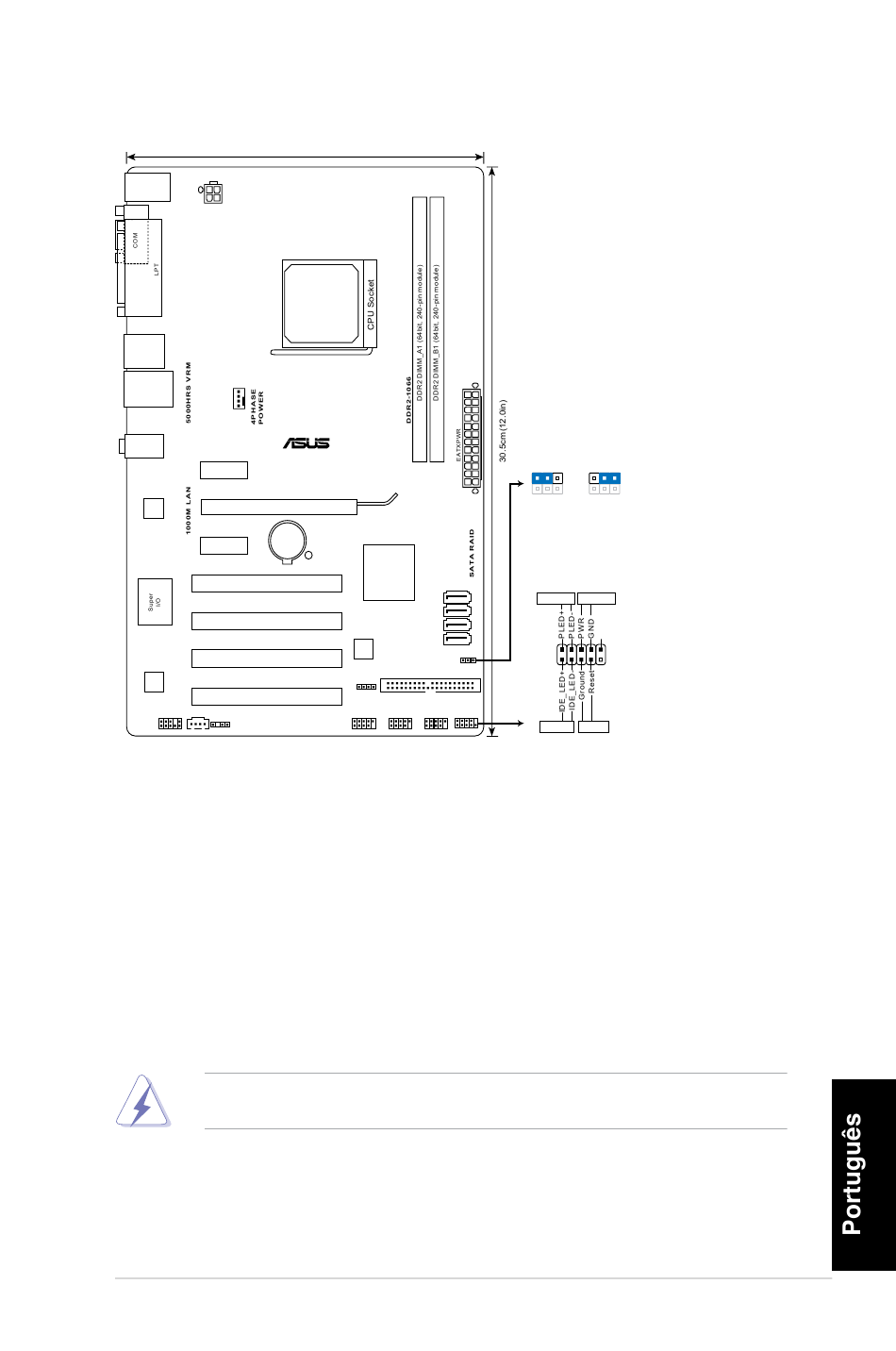

1. Disposição da placa-principal
KBMS
ATX12V
USB34
CPU_FAN
LAN1_USB12
AUDIO
M2N68 PLUS
PCIEX1_1
Realtek
PCIEX16
8211CL
Lithium Cell
CMOS Power
PCIEX1_2
PCI1
PCI2
PCI3
ALC
662
PCI4
CD
SPDIF_OUT
AAFP
2. Instalação da CPU
Para instalar a CPU:
1. Localize o socket da CPU na placa principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com
o triângulo dourado fique alinhado com o canto do socket contendo um
pequeno triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no socket
para evitar dobrar os pinos e danificar a CPU!
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo
para fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar
que a CPU está devidamente fixada.
ASUS M2N68 PLUS
20.3cm(8.0in)
SB_PWR
NVIDIA
®
MCP68 SE
SATA4
SATA3
SATA2
SATA1
8Mb
BIOS
PRI_IDE
SPEAKER
USB56 USB78 USB910
F_PANEL
CLRTC
1 2 2 3
Normal Clear RTC
(Default)
F_PANEL
PWR LED PWR BTN
CLRTC PIN 1
HD_LED RESET
1
