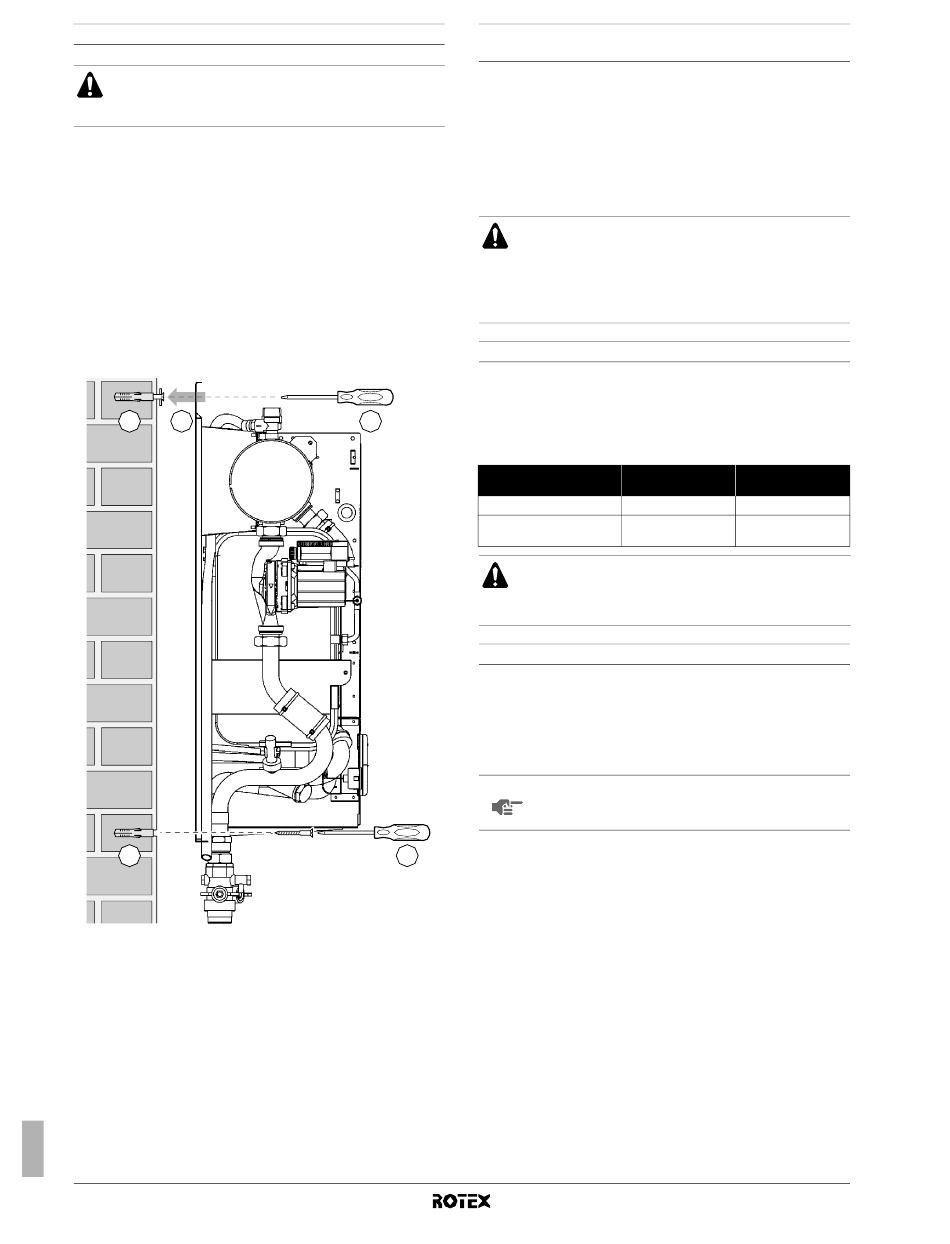

Montarea unităţii interioare
PRECAUŢIE
Greutatea unităţii interioare este de aproximativ 46 kg.
Pentru montarea unităţii sunt necesare două persoane.
1 Puneţi şablonul pentru instalare (vezi ambalajul) pe perete şi
marcaţi poziţiile de fixare (2 sus (● T) şi 2 la fund (● B)).
Asiguraţi-vă că marcajele (2 din 2) sunt complet orizontale şi
dimensiunile marcajelor sunt corespunzătoare în conformitate
cu figura 4.
Când unitatea nu este instalată orizontal, aerul poate fi reţinut în
circuitul de apă, cauzând funcţionarea defectuoasă a unităţii.
Acordaţi atenţie specială acestui aspect când instalaţi un model
RKHBX pentru a preveni deversarea tăvii de evacuare.
2 Faceţi 4 orificii şi instalaţi 4 dibluri (adecvate pentru M10).
3 Puneţi şuruburile în diblurile de sus şi atârnaţi unitatea interioară
pe şuruburile de sus.
4 Puneţi şuruburile în diblurile de la fund şi fixaţi-le strâns.
2
1
1
Manual de instalare
13
All manuals and user guides at all-guides.com
Instalarea setului tăvii de evacuare EKHBDP
(numai pentru modelele RKHBX)
În cazul modelelor pentru încălzire/răcire, trebuie să instalaţi setul
tăvii de evacuare (a se vedea "Accesorii" la pagina 2).
În timpul operaţiunii de răcire, vaporii de apă (umiditatea) din aer s-ar
putea condensa, lichidul adunându-se pe conductele reci de agent
frigorific şi apă. Această apă este colectată în tava de evacuare, care
trebuie racordată la o canalizare.
Pentru instrucţiunile de instalare, consultaţi foaia cu instrucţiuni
furnizată cu setul tăvii de evacuare.

Tubulatura agentului frigorific

Pentru toate indicaţiile, instrucţiunile şi specificaţiile privind tubulatura
agentului frigorific dintre unitatea interioară şi unitatea exterioară,
consultaţi manualul de instalare al unităţii exterioare.
3
Amplasarea conductei de gaz şi conductei de lichid pe unitatea
interioară este prezentată la "Componente principale" la pagina 10.
Specificaţiile tubulaturii
Racordul conductei de gaz
Racordul conductei de
lichid
Tubulatura de apă
Verificarea circuitului de apă
Unităţile sunt echipate cu o admisie a apei şi o evacuare a apei
pentru racordarea la un circuit de apă. Acest circuit trebuie instalat de
un tehnician autorizat şi trebuie să se conformeze tuturor codurilor
europene şi naţionale relevante.
NOTĂ
4
PRECAUŢIE
Asiguraţi-vă că aţi plasat capătul furtunului supapei de
siguranţă în tava de evacuare. Neluarea acestei măsuri
poate cauza pătrunderea apei la piesele electrice,
provocând electrocutare sau scurtcircuitul sistemului
electric.
de agent frigorific Unitatea interioară
15,9 mm (5/8 ţoli)
6,4 mm (1/4 ţoli)
Când racordaţi conductele de agent frigorific, utilizaţi
întotdeauna două chei pentru strângerea sau slăbirea
piuliţelor! Neprocedând astfel se pot produce deteriorări
ale racordurilor tubulaturii şi scăpări.
Unitatea trebuie utilizată numai într-un sistem de apă
închis. Utilizarea într-un circuit de apă deschis poate
cauza o coroziune excesivă a tubulaturii de apă.
Unitate interioară pentru sistem de pompă termică aer la apă
Unitatea exterioară
15,9 mm (5/8 ţoli)
6,4 mm (1/4 ţoli)
RKHBH/X008BA
4PW54224-1A
